25 | Технические данные
Справочное руководство для монтажника и пользователя
164
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10

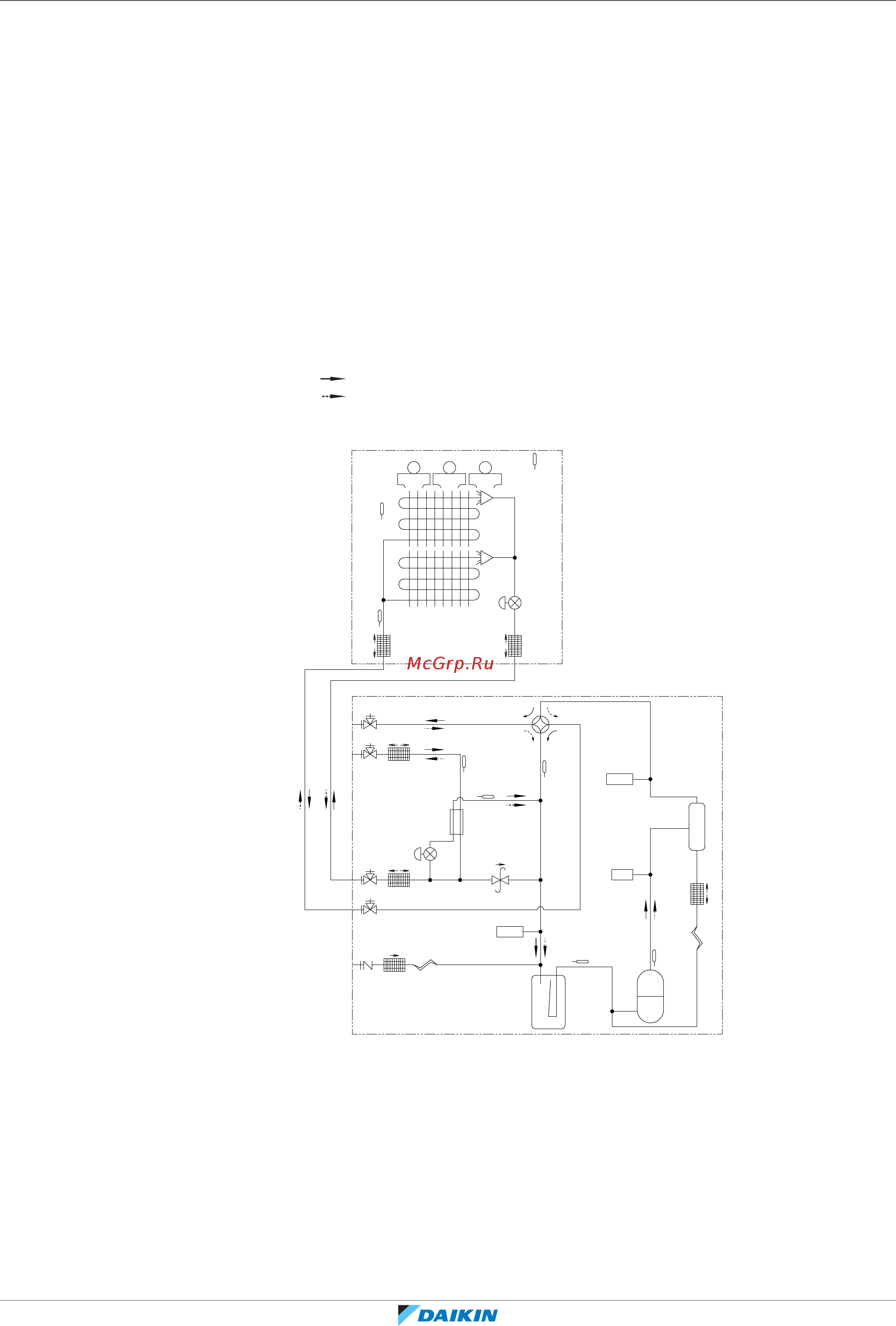

i Капиллярная трубка
j Накопитель
k Накопитель компрессора
l Теплообменник
m Обратный клапан
M1C Компрессор
M1F, M2F Электромотор вентилятора
R1T (A) Термистор (воздух)
R2T (A) Термистор (газ)
R3T (A) Термистор (змеевик)
R2T (B) Термистор (выброс)
R3T (B) Термистор (накопитель со стороны всасывания)
R4T (B) Термистор (теплообменник дополнительного охлаждения газом)
R5T (B) Термистор (компрессор со стороны всасывания)
R7T (B) Термистор (контур жидкого хладагента)
S1NPH Датчик высокого давления
S1NPL Датчик низкого давления
S1PH Реле высокого давления
Y1E, Y3E Электронный расширительный клапан
Y1S Электромагнитный клапан (четырехходовой)
Обогрев
Охлаждение
8HP
Y2E
R21T
M1C
R3T
R5T
R6T
Y1S
S1NPL
S1PH
S1NPH
R7T
c
b
f
g
a
d
f
h
f i
j
e
B
k
f
i
R2T
R3T
R1T
M1FM2F
Y1E
M3F
f
f
l
A
3D104510-1
A Теплообменник
B Компрессор
a Запорный клапан (трубопровод газообразного хладагента) (контур 2: к
внутренним блокам)
b Запорный клапан (трубопровод жидкого хладагента) (контур 2: к внутренним
блокам)
c Запорный клапан (трубопровод жидкого хладагента) (контур 1: к
теплообменнику)
d Запорный клапан (трубопровод газообразного хладагента) (контур 1: к
теплообменнику)
e Отверстие для техобслуживания (заправка хладагентом)
f Фильтр
g Теплообменник дополнительного охлаждения
