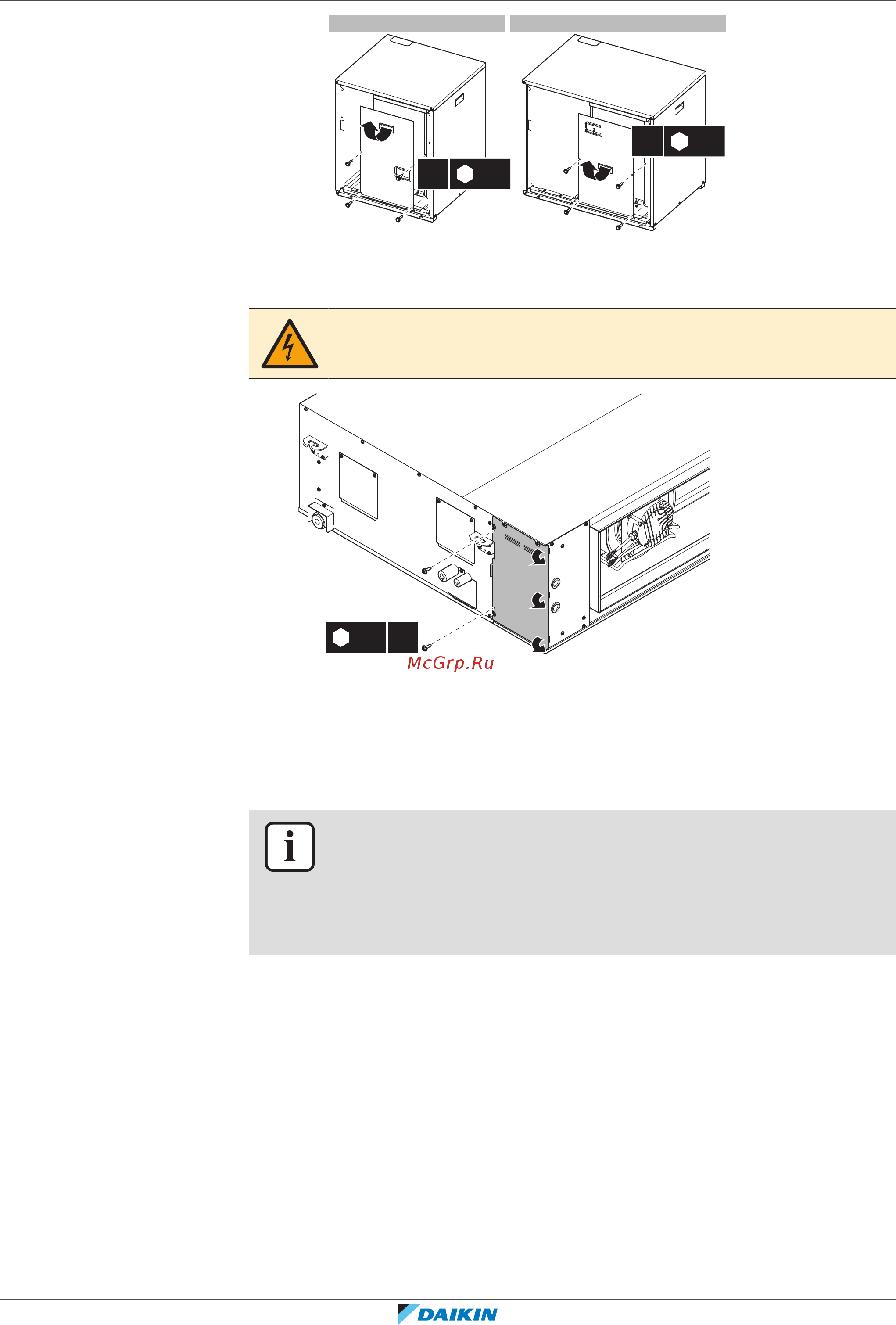

16 | Монтаж агрегата
Справочное руководство для монтажника и пользователя
72
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
4× SW8
4× SW8
5 HP 8 HP
16.2.3 Как открыть крышку распределительной коробки теплообменника
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
2×SW8
16.3 Монтаж компрессора
16.3.1 Меры предосторожности при монтаже компрессора
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и требованиями, изложенными в
указанных далее разделах:
▪ Общие правила техники безопасности
▪ Подготовка
16.3.2 Указания по установке компрессора
Проверьте прочность и горизонтальность площадки для установки, так чтобы
блок после установки не вызывал вибраций или шума при работе. Если есть
вероятность передачи вибрации на здание, используйте вибростойкую резину
(приобретается по месту установки).
Компрессор можно установить прямо на пол или на опорную конструкцию.
▪ Установка на пол. Закреплять блок анкерными болтами НЕ обязательно.
