19 | Конфигурирование
Справочное руководство для монтажника и пользователя
131
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10

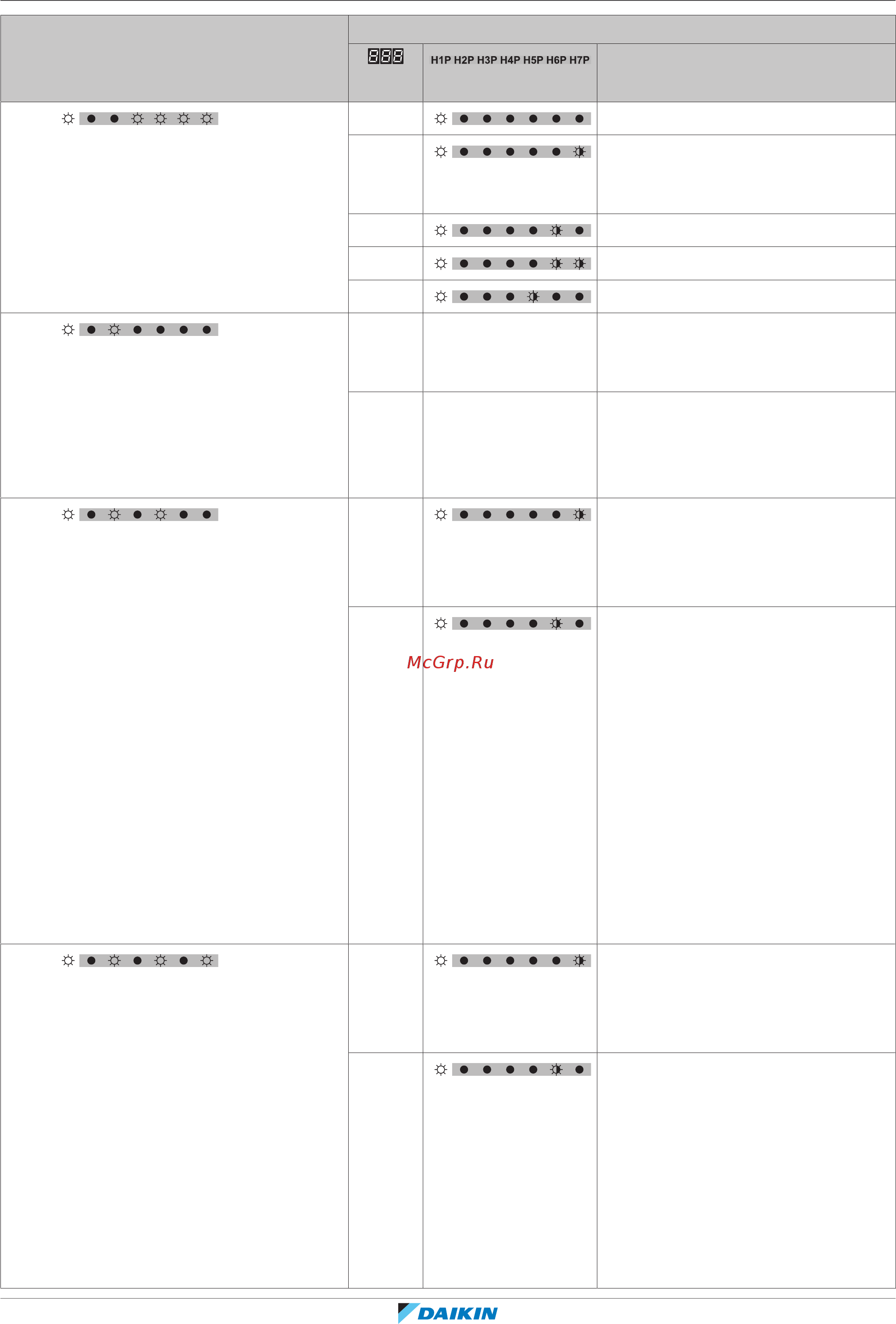

Параметр Значение
(8HP) (5HP)
Описание
[2‑15]
Настройка статического давления
вентилятора (в теплообменнике).
Внешнее статическое давление
теплообменника можно задать в
соответствии с требованиями
воздуховода.
0 30Па
1 (по
умолча
нию)
(по умолчанию)
60Па
2 90Па
3 120Па
4 150Па
[2‑16]
Выполните пробный запуск
теплообменника.
Вместе с теплообменником запускаются
его вентиляторы. Это позволяет
проверить состояние воздуховодов при
работающем теплообменнике.
0 (по
умолча
нию)
— Отключено.
1 — Включено.
[2‑20]
Заправка дополнительного количества
хладагента вручную.
Для добавления хладагента вручную (без
использования функции автоматический
заправки) необходимо применить
следующую настройку.
0 (по
умолча
нию)
(= 1 в двоичном
коде) (по
умолчанию)
Отключено.
1
(= 2 в двоичном
коде)
Включено.
Чтобы остановить дозаправку
хладагента вручную (после того,
как требуемое дополнительное
количество заправлено), нажмите
кнопку BS3. Если эту функцию не
прервать нажатием кнопки BS3, то
блок прекратит работу через
30минут. Если по прошествии
30минут нужное количество
хладагента полностью заправить
не удалось, то функцию можно
активировать повторно, еще раз
изменив эту местную настройку.
[2‑21]
Режим удаления хладагента/
вакуумирования.
Чтобы обеспечить свободное
прохождение хладагента по системе при
его удалении из системы, удалении
посторонних веществ или при
выполнении вакуумирования,
необходимо применить настройку,
которая откроет необходимые клапаны в
контуре циркуляции хладагента, тем
самым обеспечив надлежащее удаление
хладагента или вакуумирование
системы.
0 (по
умолча
нию)
(= 1 в двоичном
коде) (по
умолчанию)
Отключено.
1
(= 2 в двоичном
коде)
Включено.
Чтобы вывести систему из режима
удаления хладагента/
вакуумирования, нажмите BS1
(модель 5HP) или BS3 (модель
8HP). В противном случае система
останется в режиме удаления
хладагента/вакуумирования.
