18 | Подключение электрооборудования
Справочное руководство для монтажника и пользователя
113
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10

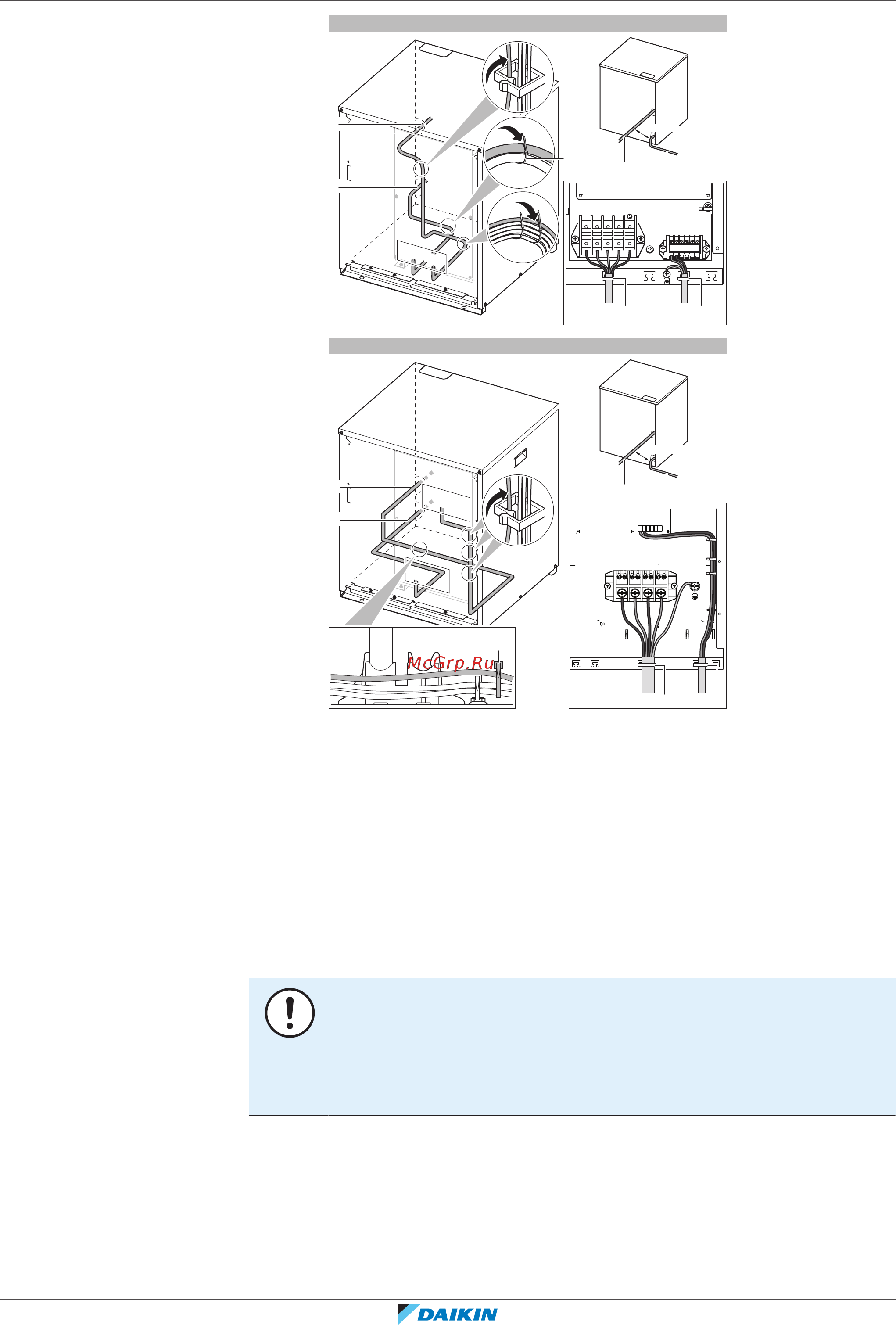

c
≥50 mm
a b
b
X1M
L1
F1 F2
L2 L3 N
c
a
c
X2M
A1P
b
a
X1M
X2M
5 HP
≥50 mm
a b
b
a
X1M
X1M
A1P
X1M
b a
c
c
8 HP
X1M (A1P)
c
a Электропроводка управления
b Электропитание
c Кабельная стяжка
5 Установите крышки для техобслуживания на место. См. «18.5Как закрыть
компрессор» [4115].
6 Подсоедините к линии электропитания предохранитель утечки тока на
землю и плавкий предохранитель.
18.3 Подключение электропроводки к теплообменнику
ПРИМЕЧАНИЕ
▪ Следите за соответствием электрической схеме (входит в комплект поставки
блока, находится за сервисной панелью).
▪ Проверьте, НЕ помешает ли электропроводка установить сервисную крышку
на место.
1 Снимите сервисную крышку. См. «Как открыть крышку
распределительной коробки теплообменника» [472].
2 Подключите электропроводку управления в следующем порядке:
