14 | Информация о блоке
Справочное руководство для монтажника и пользователя
55
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10

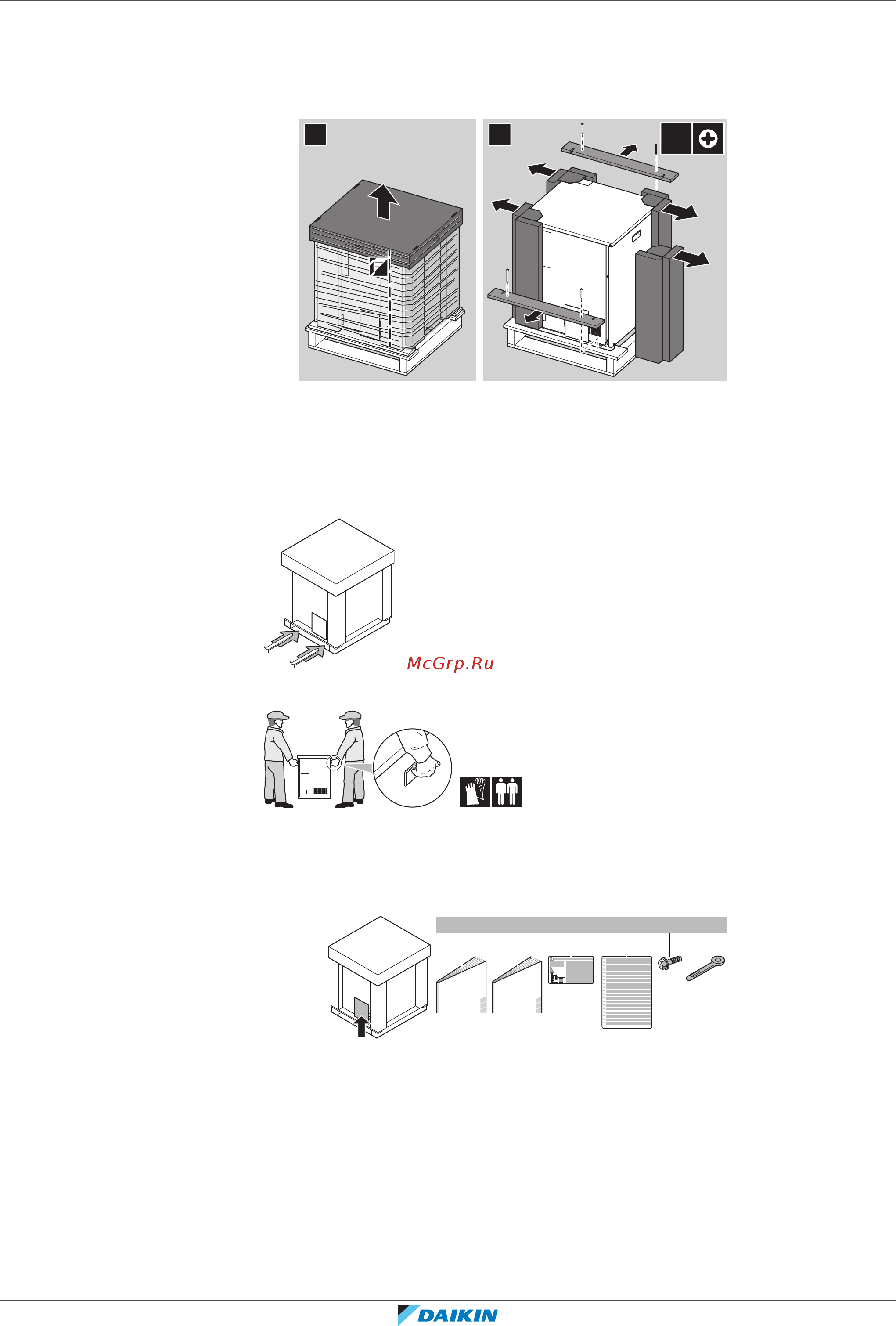

14.3 Компрессор
14.3.1 Распаковка компрессора
4×
1 2
14.3.2 Обращение с компрессором
▪ В упаковке. Пользуйтесь вилочным погрузчиком.
▪ Без упаковки. Переносите блок, не торопясь, как показано здесь:
14.3.3 Как снять принадлежности с компрессора
1 Снимите принадлежности (часть 1).
a
1×
b
1×
c
1×
d
1×
e
1×
f
3×
a Общая техника безопасности
b Руководство по монтажу и эксплуатации компрессора
c Этикетка с информацией о фторированных газах, способствующих
парниковому эффекту
d Этикетка с многоязычной информацией о фторированных газах,
способствующих парниковому эффекту
e Винт (нужен только для модели 5 HP с экранированной проводкой
управления) (см. «18.2Подключение электропроводки к компрессору» [4111])
f Кабельная стяжка
2 Снимите крышку для техобслуживания. См. раздел «Как открыть
компрессор» [471].
