18 | Подключение электрооборудования
Справочное руководство для монтажника и пользователя
108
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
Электропроводка управления за пределами блока должна быть проложена
вместе с трубопроводами, прокладываемыми по месту установки.
Ответвления
Предельно допустимое количество
ответвлений кабелей, соединяющих
блоки
16
Электропроводка управления Изолированный+экранированный
кабель (двужильный)
Виниловые шнуры
0,75~1,25мм²
(применение экранированной
проводки управления является
обязательным для модели 5HP и
факультативным для модели 8HP)
Максимальная длина
электропроводки
(= расстояние между компрессором и
самым дальним внутренним блоком)
300м
Общая длина электропроводки
(= расстояние между компрессором и
всеми внутренними блоками, а также
между компрессором и
теплообменником)
600м
Если общая длина электропроводки управления превысит эти пределы,
возможны ошибки передачи данных.
Повторное ответвление после другого ответвления не допускается.
D
B
C
b2
b3
c1
c2
b1
a
A

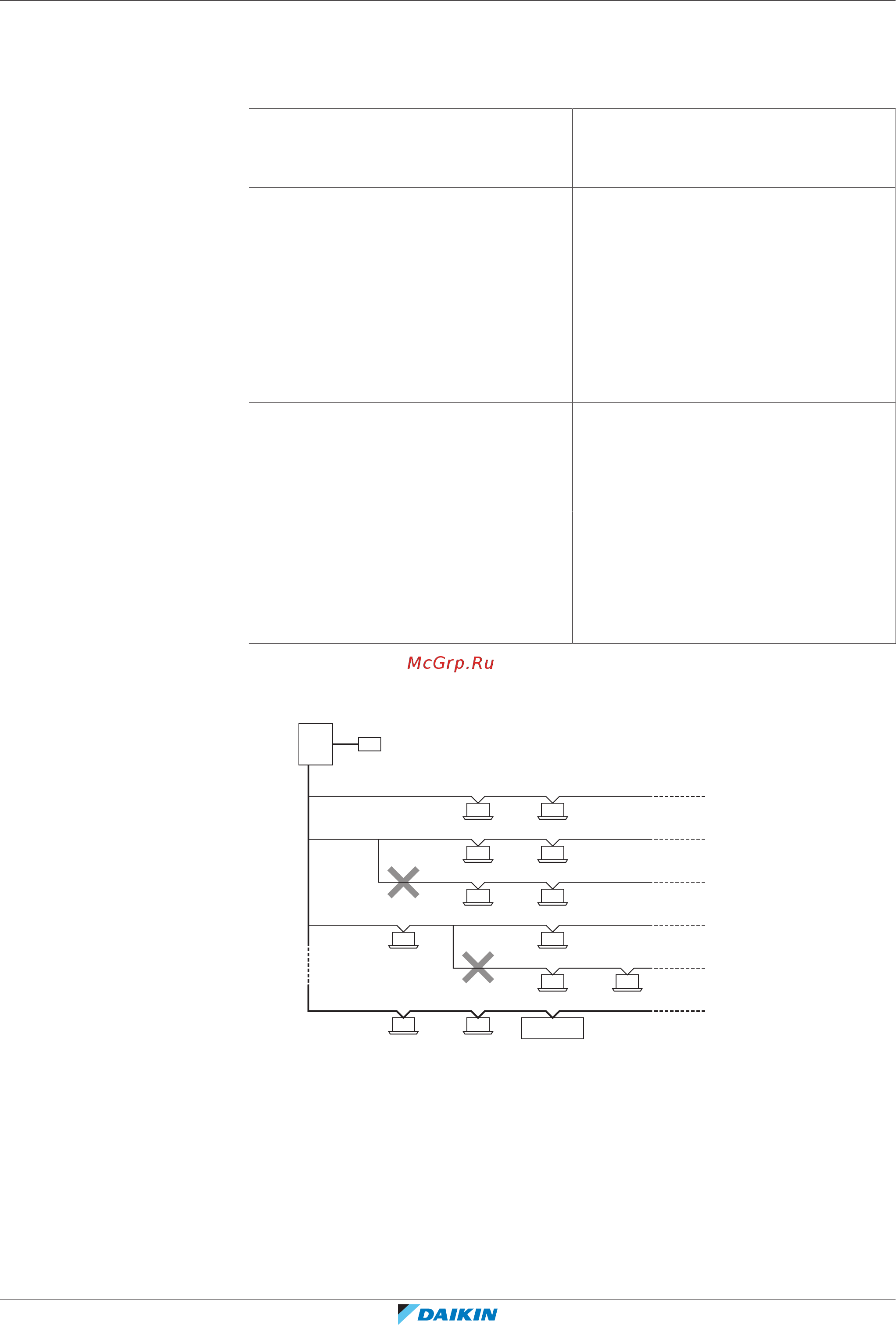

A Центральный интерфейс пользователя (и т.п.)
B Компрессор
C Внутренний блок
D Теплообменник
a Главная линия. К главной линии подключается проводка управления
теплообменника.
b1, b2, b3 Ответвления
c1, c2 Повторное ответвление после другого ответвления не допускается
