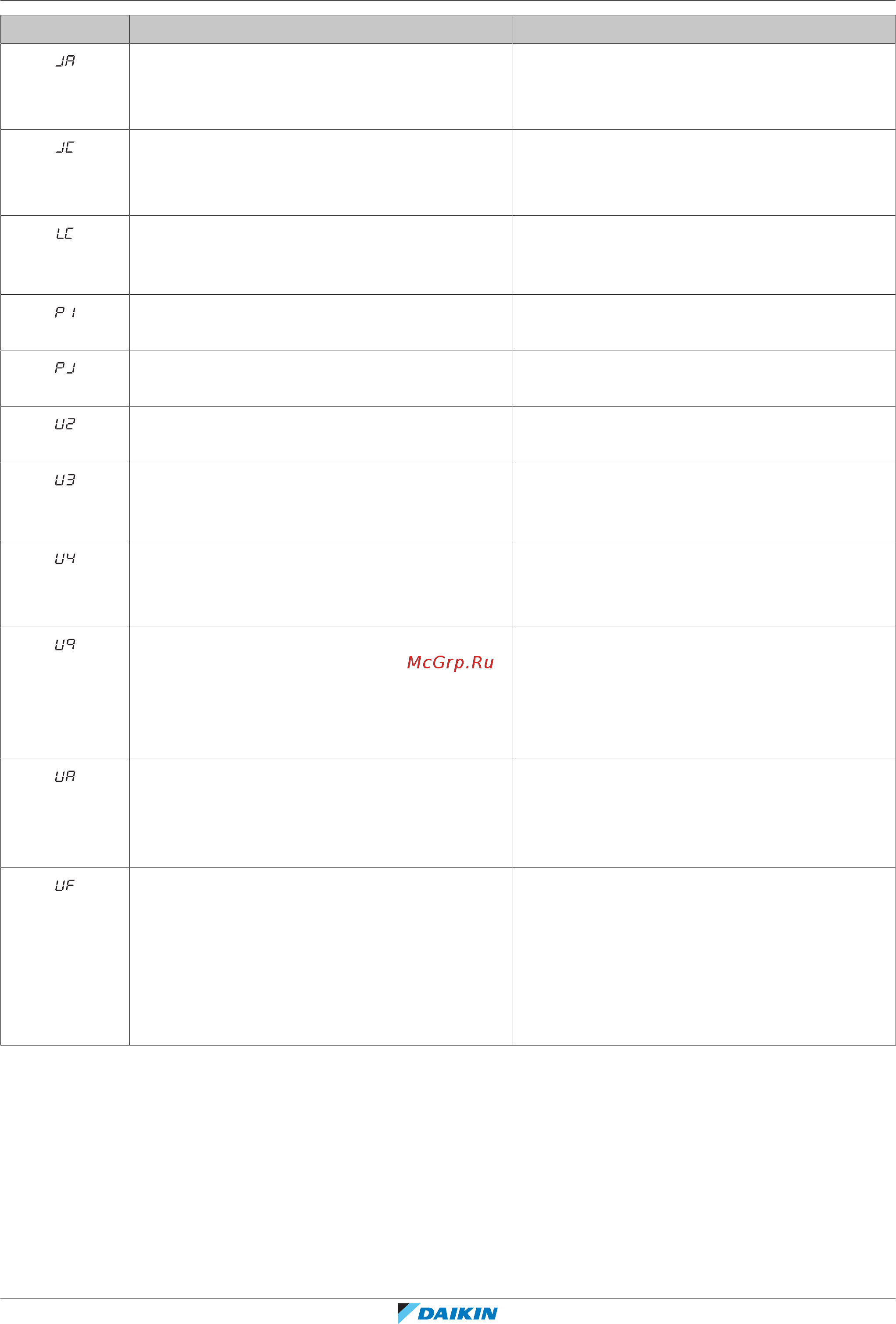

23 | Возможные неисправности и способы их устранения
Справочное руководство для монтажника и пользователя
156
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
Основной код Причина Способ устранения
Неисправность датчика высокого давления:
разомкнутая цепь или короткое замыкание
Компрессор: (BIPH) - A1P (X17A)
Проверьте контакты на плате или приводном
элементе.
Неисправность датчика низкого давления:
разомкнутая цепь или короткое замыкание
Компрессор: (BIPL) - A1P (X18A)
Проверьте контакты на плате или приводном
элементе.
Электропроводка управления между
компрессором и инвертором: Сбой
управления INV1
Проверьте соединение.
INV1: разбаланс напряжения питания Проверьте, находится ли питание в пределах
допустимого диапазона.
Неисправность регулятора
производительности теплообменника.
Проверьте тип теплообменника. При
необходимости замените теплообменник.
Недостаточное напряжение электропитания Проверьте, правильно ли подаётся
электропитание.
Код неисправности: Не выполнен пробный
запуск системы (эксплуатация системы
невозможна)
Выполните пробный запуск системы.
▪ На компрессор не подается
электропитание.
▪ Сигнальная электропроводка неисправна
▪ Проверьте, подается ли электропитание на
все блоки.
▪ Проверьте сигнальную электропроводку.
▪ Несоответствие систем. В системе
объединены внутренние блоки
несовместимых типов (R410A, R407C, RA и
др.). Неисправность внутреннего блока
▪ Неисправность теплообменника
▪ Проверьте, нет ли неисправности в
остальных внутренних блоках и допустимо
ли такое их сочетание.
▪ Проверьте сигнальную электропроводку,
проложенную к теплообменнику.
▪ Подключены внутренние блоки
неподходящего типа.
▪ Несоответствие компрессора и
теплообменника.
▪ Проверьте тип подключенных внутренних
блоков. Приведите их в соответствие.
▪ Проверьте, совместимы ли компрессор и
теплообменник друг с другом.
▪ Перекрыты запорные клапаны
компрессора.
▪ Трубы и электропроводка одного из
внутренних блоков или теплообменника
неправильно подсоединены к
компрессору.
▪ Откройте запорные клапаны в
трубопроводах газообразного и жидкого
хладагентов.
▪ Проверьте, правильно ли подсоединены к
компрессору трубы и электропроводка
одного из внутренних блоков или
теплообменника.
