17 | Монтаж трубопроводов
Справочное руководство для монтажника и пользователя
79
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
ПРИМЕЧАНИЕ
Трубки и прочие детали, работающие под давлением, должны быть
пригодными к работе с хладагентом. Используйте бесшовные детали из меди,
подвергнутой фосфорнокислой антиокислительной обработке для хладагента.
▪ Загрязнение внутренних поверхностей трубок (в том числе маслами) не
должно превышать 30мг/10м.
17.1.2 Материал изготовления труб для трубопроводов хладагента
▪ Материал изготовления труб: Бесшовная медь, подвергнутая
фосфорнокислой антиокислительной обработке.
▪ Степень твердости и толщина стенок:
Наружный диаметр
(Ø)
Степень твердости Толщина (t)
(a)
6,4мм (1/4")
9,5мм (3/8")
12,7мм (1/2")
Отожженная медь
(O)
≥0,80мм
t
Ø
15,9мм (5/8") Отожженная медь
(O)
≥0,99мм
19,1мм (3/4")
22,2мм (7/8")
Медь средней
твердости (1/2H)
≥0,80мм
(a)
В зависимости от действующего законодательства и от максимального рабочего
давления блока (см. значение параметра «PS High» на паспортной табличке) могут
потребоваться трубки с повышенной толщиной стенок.

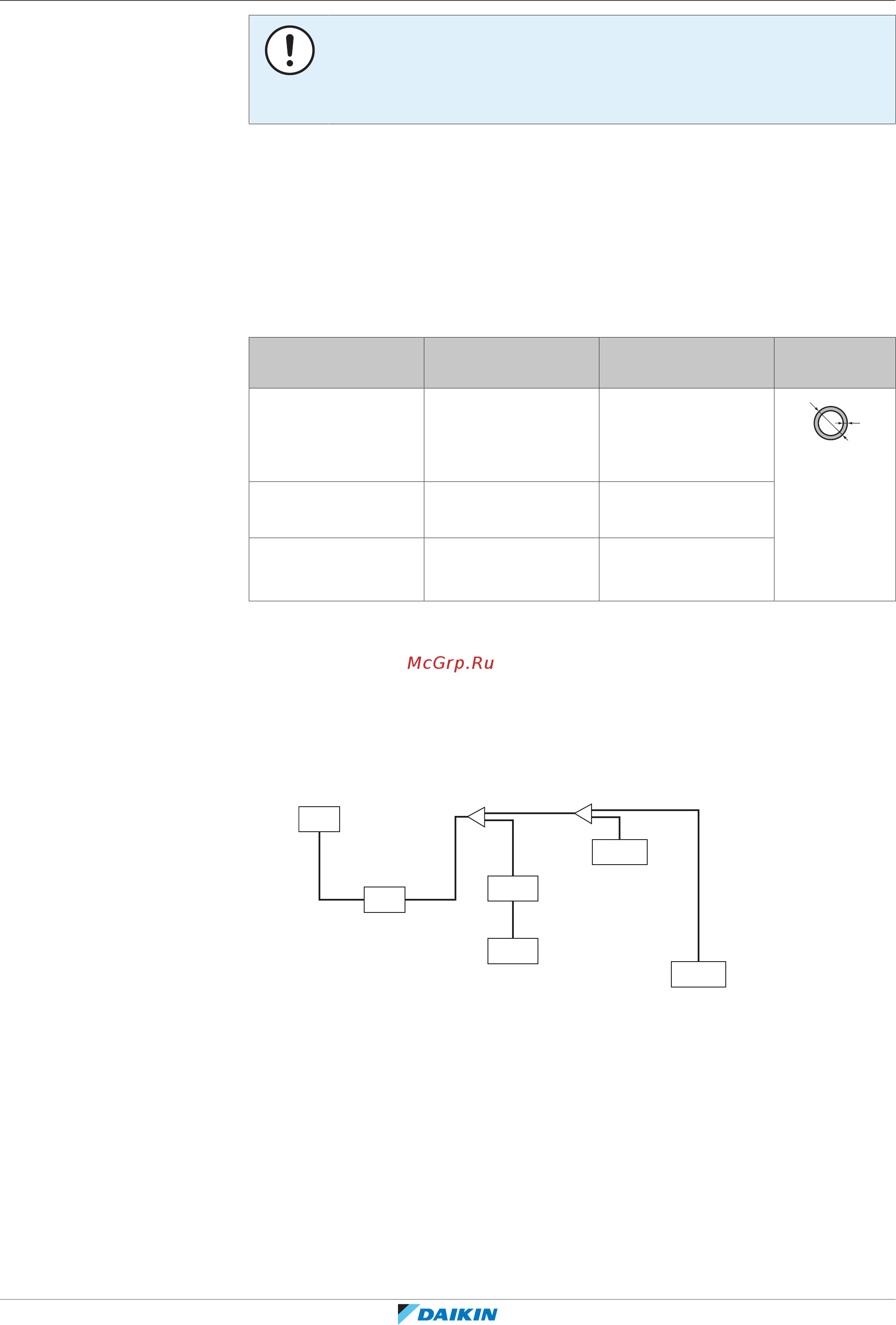

17.1.3 Как подобрать трубки по размеру
Определить размеры трубок можно по приведенным далее таблицам и
иллюстрации (только как ориентир).
A
a
B
D
D
C
D
D
b
EKEXV
AHU
VRV DX
VRV DX
c
c
a Теплообменник
b Компрессор
c Комплект для разветвления трубопроводов хладагента
VRVDX Внутренний блок VRVDX
EKEXV Комплект расширительного клапана
AHU Кондиционер
A Участок между теплообменником и компрессором
B Трубопровод между компрессором и (первым) комплектом разветвления
трубопровода хладагента (=главный трубопровод)
C Трубопроводы между рефнетами
D Участок между рефнетом и внутренним блоком
При невозможности использования трубок необходимых размеров
(дюймовых размеров) допускается использование трубок других диаметров
(миллиметровых размеров) с учетом следующих рекомендаций:
