18 | Подключение электрооборудования
Справочное руководство для монтажника и пользователя
112
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10

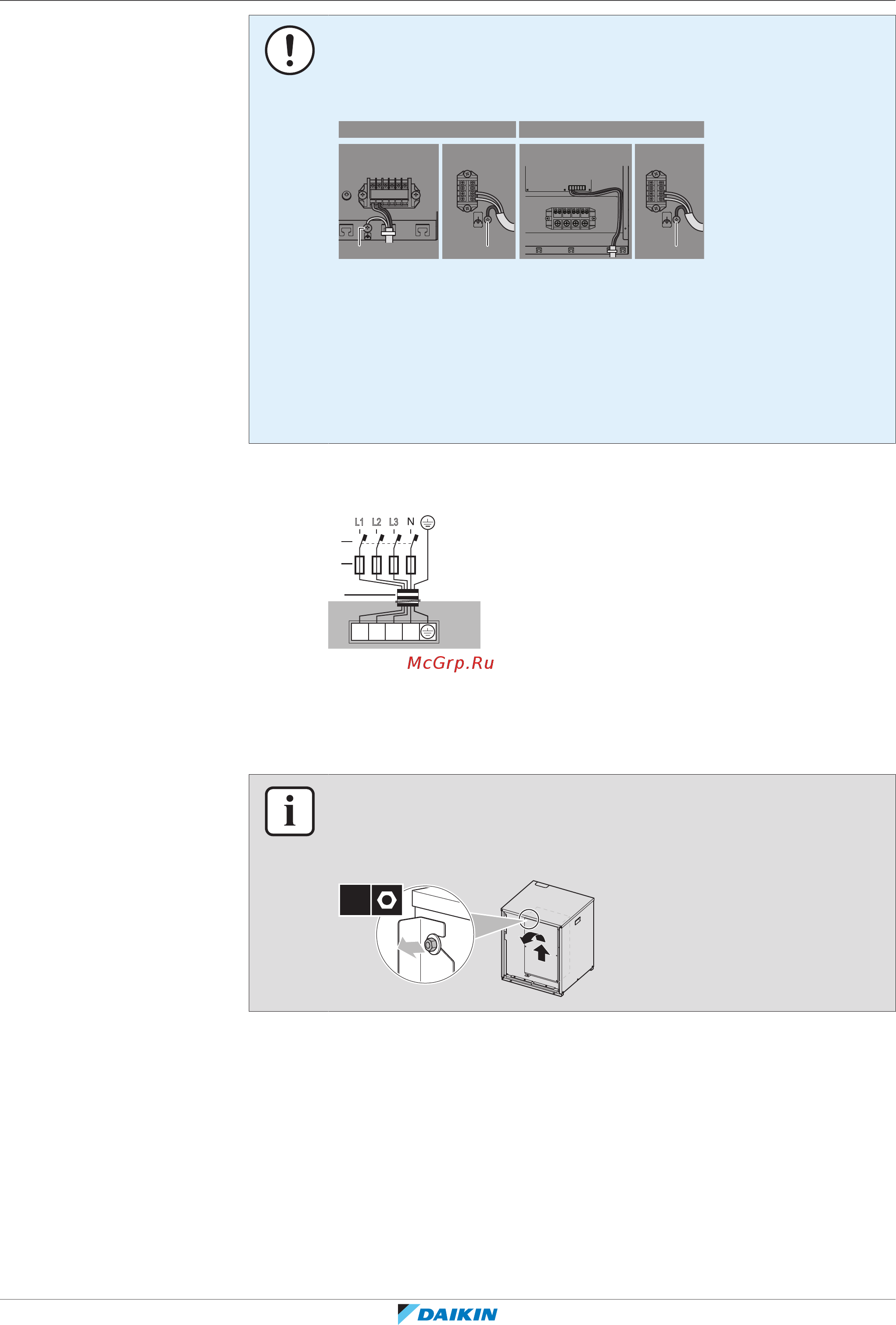

ПРИМЕЧАНИЕ
Экранированная проводка. Применение экранированной проводки
управления является обязательным для модели 5 HP и факультативным для
модели 8HP.
X2M
F1 F2
F1 F2
a1
X1M
X1M (A1P)
5 HP 8 HP
X2M
a2
F1 F2
X2M
a2
F1 F2
RKXYQ5 RDXYQ5 RKXYQ8 RDXYQ8
a1, a2 Заземление (пользуйтесь винтом, входящим в комплект
принадлежностей)
При использовании экранированной проводки:
▪ Модель 5 HP (a1 и a2): Подсоедините экран к заземлению компрессора и
теплообменника.
▪ Модель 8 HP (только a2): Подсоедините экран только к заземлению
теплообменника.
3 Подключите электропитание в следующем порядке:
3N~ 50 Hz
380-415 V
L1 L2 L3
L1 L2 L3
N
X1M
a
b
c
a Предохранитель утечки тока на землю
b Плавкий предохранитель
c Кабель электропитания
4 Проложив проводку через монтажную раму, закрепите кабели
(электропитания и управления) стяжками.
ИНФОРМАЦИЯ
Чтобы прокладывать проводку было проще, можно установить
распределительную коробку в горизонтальное положение, откустив винт с
левой стороны.
1×
