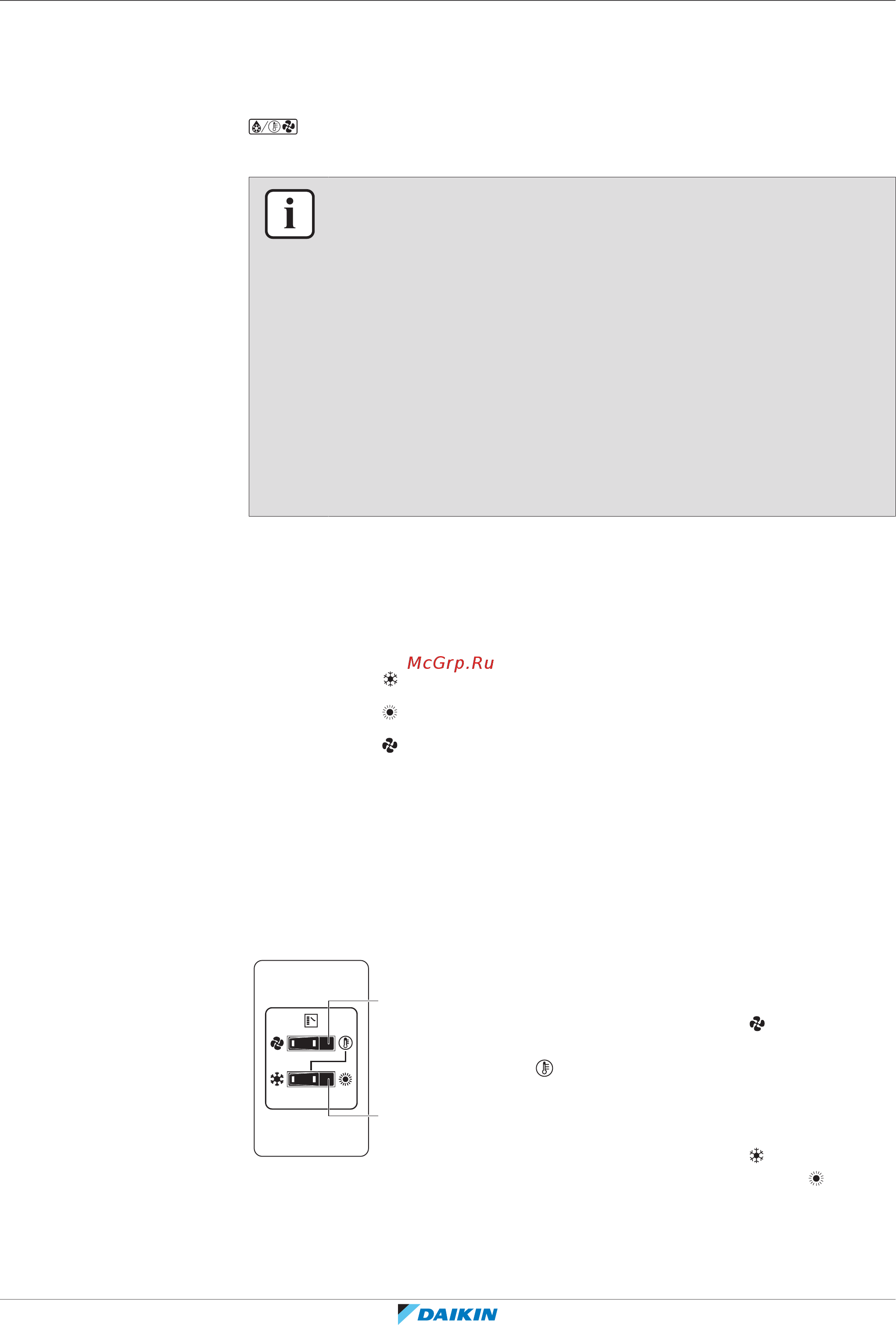

8 | Операция
Справочное руководство для монтажника и пользователя
30
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
«Теплый» запуск
В начале работы системы в режиме обогрева вентилятор внутреннего блока
автоматически отключается во избежание подачи холодного воздуха в
помещение. На дисплее интерфейса пользователя отображается символ
. Запуск вентилятора может занять некоторое время. Это не является
признаком неисправности.
ИНФОРМАЦИЯ
▪ Теплопроизводительность падает с падением температуры на улице. Если
это произойдет, используйте вместе с блоком другое обогревательное
устройство. (При использовании приборов, в которых применяется открытый
огонь, постоянно проветривайте помещение). Если в помещении есть
приборы, в которых применяется открытый огонь, на них не должен
попадать поток воздуха, идущий из блока. Такие приборы не следует
размещать под блоком.
▪ От запуска блока до нагрева помещения пройдет некоторое время,
поскольку блок использует для прогрева помещения систему циркуляции
горячего воздуха.
▪ Если горячий воздух поднимается к потолку, а ближе к полу воздух остается
холодным, мы рекомендуем использовать циркулятор (комнатный
вентилятор, обеспечивающий циркуляцию воздуха). Обратитесь за
подробной информацией к дилеру.
8.2.4 Включение системы (БЕЗ дистанционного переключателя режимов охлаждения/
обогрева)
1 Выберите нужный режим, нажимая на пользовательском интерфейсе
кнопку выбора режима работы.
Работа на охлаждение
Работа на обогрев
Только вентиляция
2 Нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Включится лампа индикации работы, а с ней и сама система.
8.2.5 Включение системы (С дистанционным переключателем режимов охлаждения/
обогрева)
Общее представление о дистанционном переключателе режимов работы
a
b
a ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ «ТОЛЬКО
ВЕНТИЛЯЦИЯ/КОНДИЦИОНИРОВАНИЕ»
Положение переключателя соответствует
режиму, когда работает только вентиляция,
а – режиму охлаждения или обогрева.
b ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ «ОХЛАЖДЕНИЕ/
ОБОГРЕВ»
Положение переключателя соответствует
режиму охлаждения, а положение –
режиму обогрева
