23 | Возможные неисправности и способы их устранения
Справочное руководство для монтажника и пользователя
154
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
После устранения неполадки нажмите кнопку BS3, чтобы сбросить код, а
затем попробуйте еще раз выполнить неудавшуюся ранее операцию.
ИНФОРМАЦИЯ
Если произошел сбой:
▪ Модель 5HP: На пользовательский интерфейс внутреннего блока выводится
код неисправности.
▪ Модель 8 HP: Код неисправности выводится на 7-сегментный дисплей
компрессора и на пользовательский интерфейс внутреннего блока.
ИНФОРМАЦИЯ
В случае сбоя код неисправности выводится как на 7-сегментный дисплей
наружного блока, так и на пользовательский интерфейс внутреннего блока.
Модель 8 HP: Код неисправности на дисплее компрессора состоит из
основного и дополнительного кодов. Дополнительный код содержит более
подробную информацию о коде неисправности. Основной и дополнительный
коды сменяют друг друга на дисплее (с интервалом в 1секунду). Пример.
▪ Основной код:
▪ Дополнительный код:

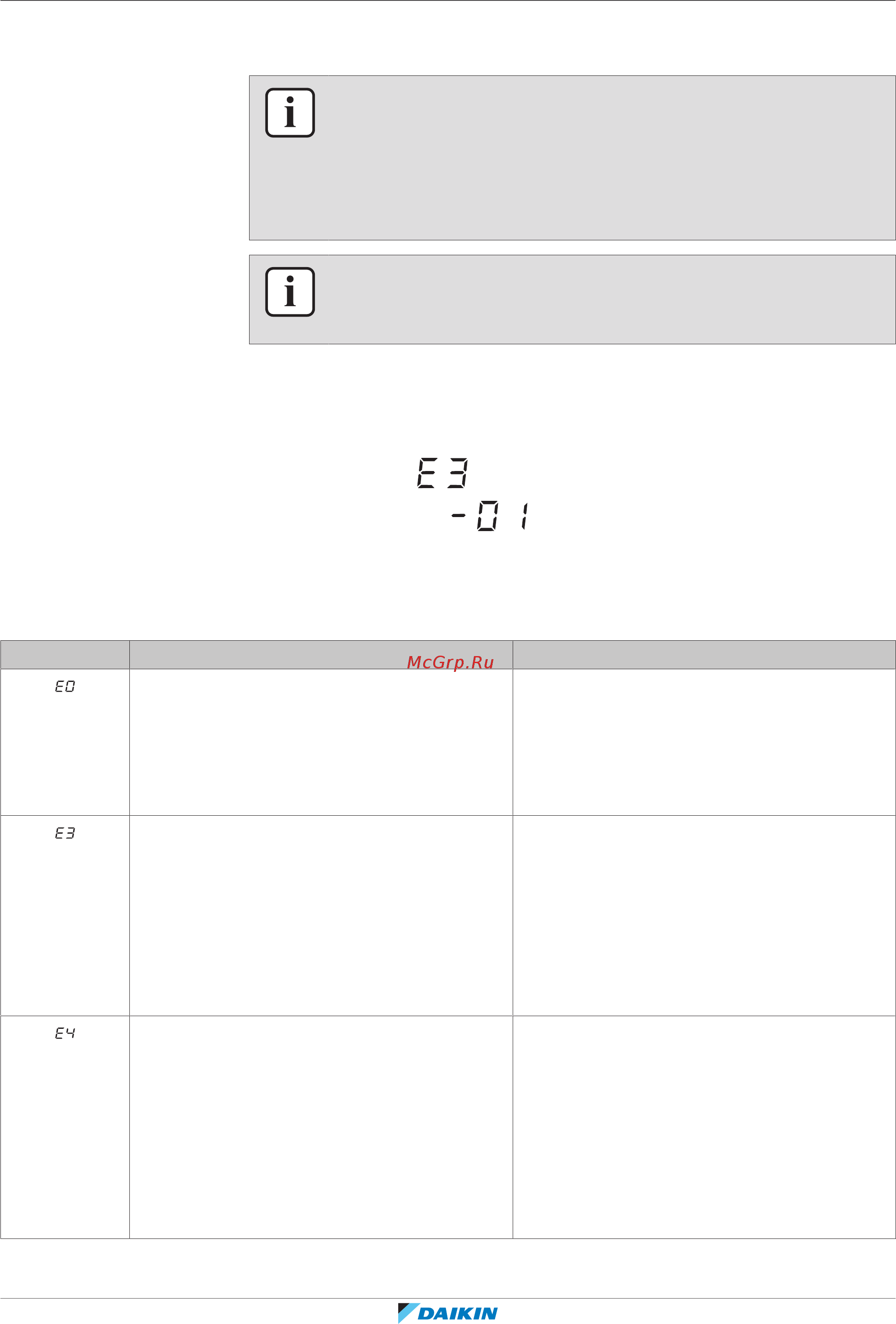

23.3.1 Коды неисправности: общее представление
Модель 5HP:
Основной код Причина Способ устранения
▪ Неисправность вентилятора
теплообменника.
▪ Разомкнутый сигнальный контакт
дренажного насоса.
В теплообменнике:
▪ Проверьте контакты на плате: A1P (X15A)
▪ Проверьте контакты на клеммной колодке
(X2M)
▪ Проверить контакты вентилятора.
▪ Перекрыты запорные клапаны
компрессора.
▪ Избыточное количество хладагента в
системе
▪ Откройте запорные клапаны в
трубопроводах газообразного и жидкого
хладагентов.
▪ Пересчитать необходимый объем
хладагента от длины трубопровода и
исправить уровень заправки хладагента
путем откачки избыточного хладагента в
устройство сбора хладагента.
▪ Перекрыты запорные клапаны
компрессора.
▪ Недостаточное количество хладагента
▪ Откройте запорные клапаны в
трубопроводах газообразного и жидкого
хладагентов.
▪ Проверьте правильность завершения
дополнительной заправки хладагента. Еще
раз рассчитайте количество необходимого
хладагента в системе с учетом длины ее
трубопроводов и добавьте нужное
количество хладагента.
