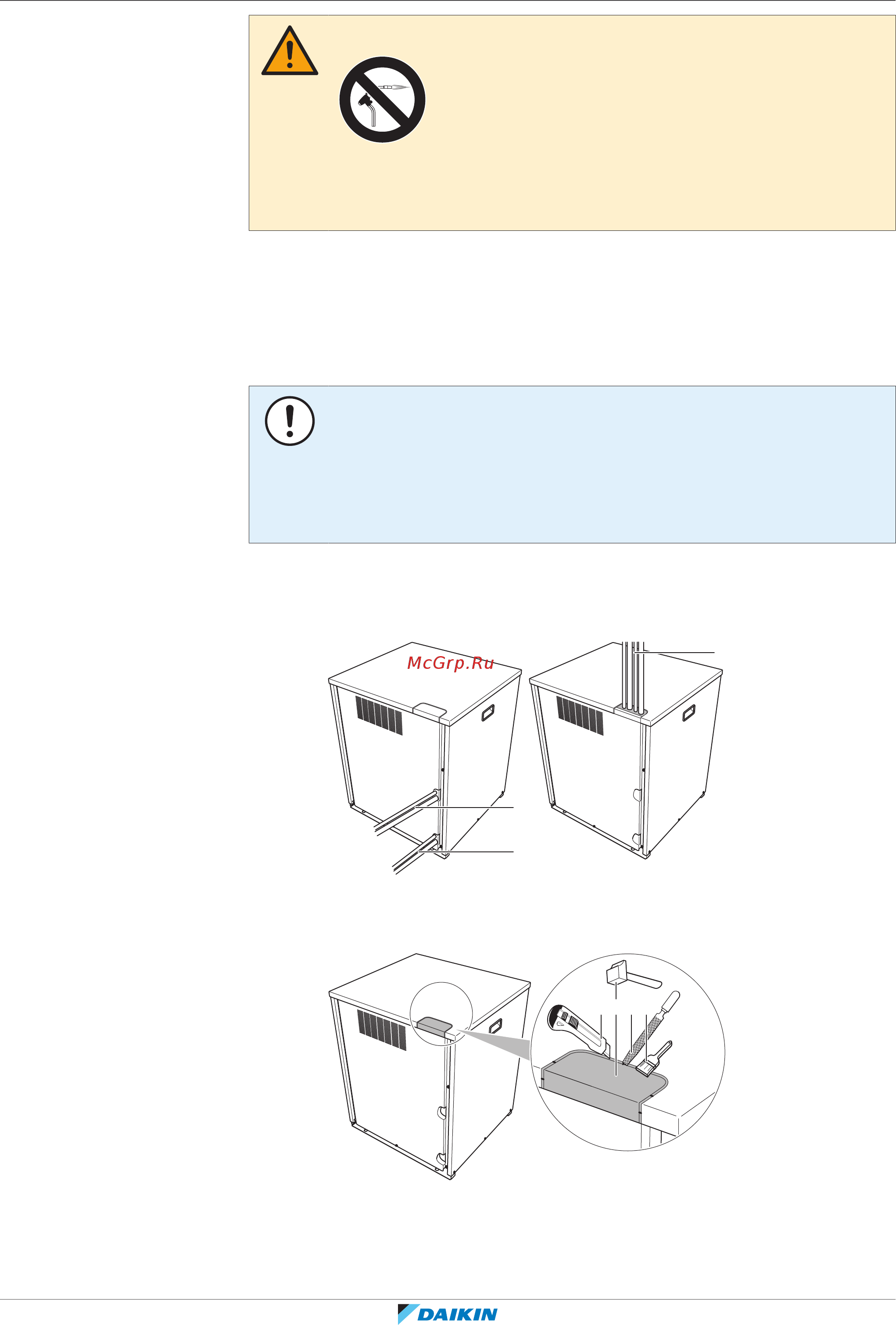

17 | Монтаж трубопроводов
Справочное руководство для монтажника и пользователя
90
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
ПРЕДУПРЕЖДЕНИЕ
Ни в коем случае НЕ удаляйте пережатые участки трубок посредством пайки.
Газообразный хладагент и масло, оставшееся внутри запорного вентиля, могут
разорвать пережатые трубки.
6 Если откачка произведена не полностью, то прежде чем продолжать
подсоединять трубопроводы, прокладываемые по месту установки,
дождитесь, пока вытечет все масло.
17.2.7 Подсоединение трубопровода хладагента к компрессору
ПРИМЕЧАНИЕ
▪ При проведении работ по прокладке трубопроводов не забудьте
воспользоваться входящими в комплект поставки вспомогательными
патрубками.
▪ Проследите за тем, чтобы трубки, смонтированные на месте, не
соприкасались с другими трубками, поддоном и боковой панелью.
1 Снимите крышку для техобслуживания. См. «Как открыть
компрессор» [471].
2 Наметьте схему прокладки трубопровода (a или b).
b
a
a
a Подсоединение сзади
b Подсоединение сверху
3 Если выбрана схема прокладки трубопровода, направленная вверх:
a b c d
a Срежьте изоляцию (под выбивным отверстием).
b Выбейте выбивное отверстие ударом.
c Удалите заусенцы.
d Покрасьте края отверстия и прилегающие к ним участки восстановительной
краской во избежание образования ржавчины.
