2 | Общая техника безопасности
Справочное руководство для монтажника и пользователя
12
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
ПРЕДУПРЕЖДЕНИЕ
Убедитесь в том, что в системе отсутствует кислород. Хладагент можно
заправлять только после выполнения проверки на утечки и осушки вакуумом.
Возможное следствие: самовоспламенение и взрыв компрессора по причине
поступления кислорода в работающий компрессор.
▪ Если необходима дозаправка, см. паспортную табличку на блоке. В ней
указан тип хладагента и его необходимое количество.
▪ Заправка блока хладагентом произведена на заводе, но в зависимости от
размера труб и протяженности трубопровода некоторые системы
необходимо дозаправить хладагентом.
▪ Используйте только инструменты, специально предназначенные для работы
с используемым в системе типом хладагента, чтобы обеспечить
сопротивление давлению и предотвратить попадание в систему
посторонних частиц.

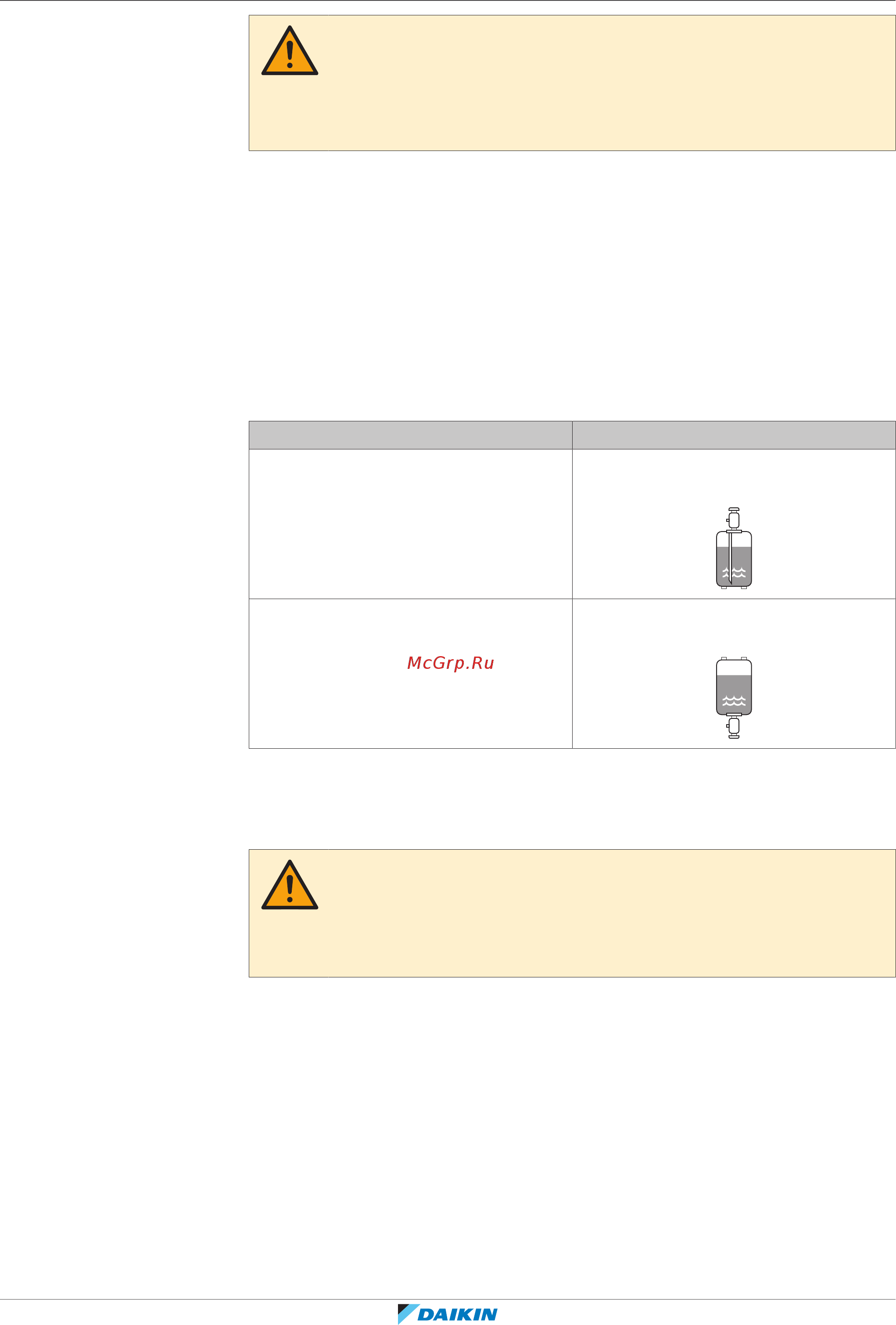

▪ Заправьте жидкий хладагент следующим образом:
Если То
Предусмотрена трубка сифона
(т. е. на баллоне имеется отметка
“Установлен сифон для заправки
жидкости”)
Не переворачивайте баллон при
заправке.
НЕ предусмотрена трубка сифона Осуществляйте заправку при
перевернутом вверх дном баллоне.
▪ Цилиндры с хладагентом следует открывать постепенно.
▪ Хладагент заправляется в жидком состоянии. Дозаправка в газовой фазе
может привести к нарушению нормальной работы системы.
ПРЕДОСТЕРЕЖЕНИЕ
После завершения или временного прерывания заправки немедленно
перекройте клапан резервуара с хладагентом. Если клапан сразу же НЕ
перекрыть, заправка может продолжаться под действием остаточного давления.
Возможное следствие: Недопустимое количество хладагента.
