16 | Монтаж агрегата
Справочное руководство для монтажника и пользователя
74
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10

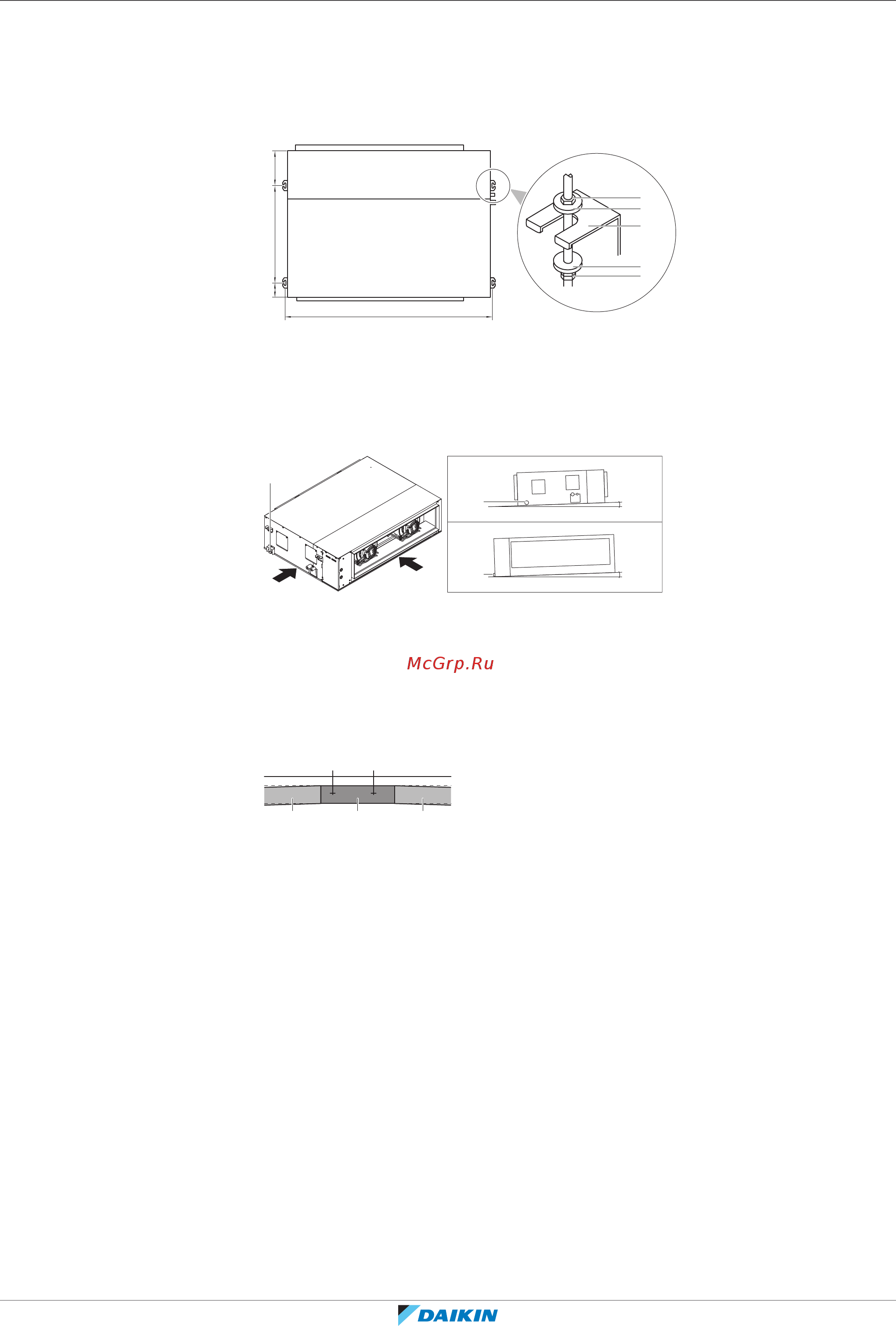

▪ Подвесные болты. Для монтажа используйте подвесные болты. Убедитесь в
том, что потолок достаточно прочный и выдерживает вес блока. Если
потолок недостаточно прочен, укрепите его перед монтажом блока.
Прикрепите подвесной кронштейн к подвесному болту. Убедитесь в том, что
он надежно закреплен сверху и снизу с помощью гаек с шайбами.
a1
4×
b
b
a2
c
1497 (mm)
705 25584
a1 Гайка
a2 Двойная гайка
b Шайба
c Подвесной кронштейн
▪ Сток воды в дренаж. Проследите за свободным стоком воды в сливную
трубу.
0~2°
0~2°
A
A
B
B
a
a
a
a Подсоединение сливной трубы
16.4.3 Указания по установке воздуховода
Воздуховод приобретается на месте.
▪ Уклон. Проследите за наклоном воздуховода вниз во избежание
проникновения воды в теплообменник.
a b a
a Воздуховод
b Теплообменник
▪ Решетки. Решетки монтируются на входе и выходе воздуховода во
избежание попадания в него животных и мусора.
▪ Отверстия для техобслуживания. Чтобы упростить техническое
обслуживание, в воздуховоде проделываются отверстия.
▪ Термоизоляция. Воздуховод необходимо оборудовать термоизоляцией во
избежание потерь тепла, в частности, образования конденсата (во время
работы на обогрев) или перегрева здания (при работе на охлаждение).
▪ Звукоизоляция. Воздуховод необходимо оборудовать звукоизоляцией,
особенно там, где шум крайне нежелателен. Пример: шумопоглощающий
воздуховод, шумопоглощающий кожух воздуховода.
