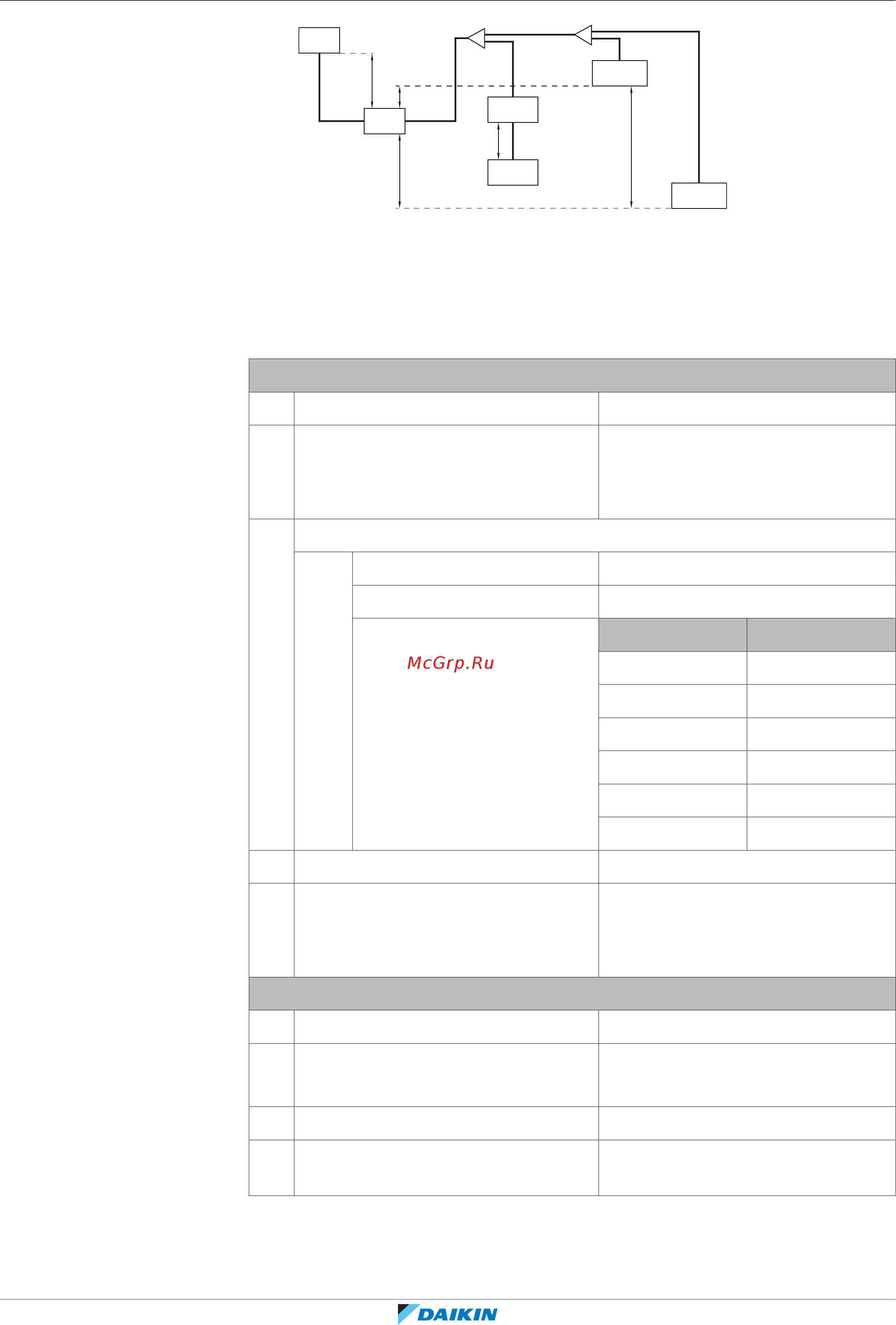

17 | Монтаж трубопроводов
Справочное руководство для монтажника и пользователя
83
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
H1
H2
H3
H5
L1
a
L2
L3
L4
L5
L6
L7
H4
b
EKEXV
AHU
VRV DX
VRV DX
c
c
a Теплообменник
b Компрессор
c Комплект для разветвления трубопроводов хладагента
VRVDX Внутренний блок VRVDX
EKEXV Комплект расширительного клапана
AHU Кондиционер
H1~H5 Перепады высот
L1~L7 Длина трубопроводов
Миним альная и максимальная длина трубопроводов
1 Теплообменник → компрессор L1≤30м
2 Фактическая (эквивалентная) длина
трубопроводов
(a)
L2+L3+L4≤70м (90м)
L2+L5+L6≤70м (90м)
L2+L5+L7≤70м (90м)
3 Общая длина трубопроводов (x=L1+L2+L3+L4+L5+L6+L7)
Минимум 10м≤x
Максимум для модели 8HP x≤300м
Максимум для модели 5HP Если… то…
L1≤30м x≤115м
L1≤25м x≤120м
L1≤20м x≤125м
L1≤15м x≤130м
L1≤10м x≤135м
L1≤5м x≤140м
4 EKEXV →AHU L4≤5м
5 Первый комплект разветвления →
внутренний блок/AHU
L3+L4≤40м
L5+L6≤40м
L5+L7≤40м
Максимальные перепады высот
(b)
1 Теплообменник ↔ Компрессор H1≤10м
2 Компрессор ↔ Внутренний блок H2≤30м
H3≤30м
3 EKEXV ↔AHU H4≤5м
4 Внутренний блок ↔ Внутренний
блок
H5≤15м
(a) Исходя из того, что эквивалентная длина трубопровода в месте монтажа
рефнета =0,5м, а в месте монтажа рефнета-коллектора =1м (только для
расчета эквивалентной длины трубопровода, а не для заправки хладагентом).
(b) Самым высоким может быть любой из блоков.
