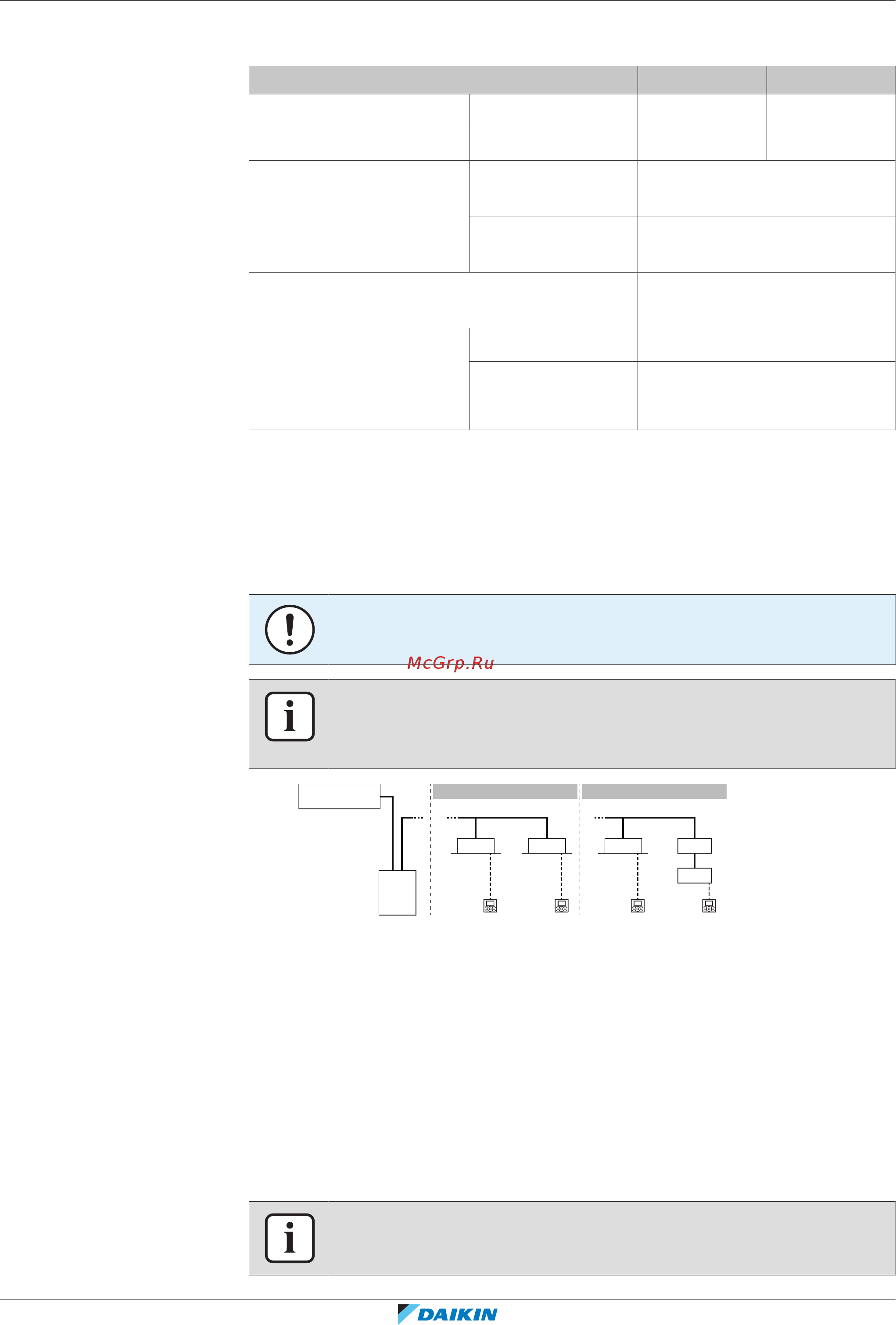

15 | Информация об агрегатах и дополнительном
оборудовании
Справочное руководство для монтажника и пользователя
61
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
Компрессор и теплообменник, предназначенные для установки в помещении,
используются как тепловые насосы с воздухо-воздушным теплообменом.
Характеристики 5HP 8HP
Максимальная
производительность
Обогрев 16,0кВт 25,0кВт
Охлаждение 14,0кВт 22,4кВт
Расчетная наружная
температура
Обогрев –20~15,5°C по влажному
термометру
Охлаждение –5~46°C по сухому
термометру
Расчетная температура по месту установки
компрессора и теплообменника
5~35°C по сухому термометру
Максимальная
относительная влажность
вокруг компрессора и
теплообменника
Обогрев 50%
(a)
Охлаждение 80%
(a)
(a) Во избежание конденсации и протечек воды из внутреннего блока. Если
температура или влажность выйдут за указанные пределы, возможно
срабатывание защитных устройств и выключение кондиционера.
15.4 Компоновка системы
ПРИМЕЧАНИЕ
Монтаж системы не следует выполнять при температуре ниже –15°C.
ИНФОРМАЦИЯ
Допускаются только определенные сочетания внутренних блоков (указания см.
в разделе «Допустимые сочетания внутренних блоков» [462]).
d d
c c
a
b
VRV DX VRV DX VRV DX EKEXV
AHU
d d
1 2
1 Относится к внутренним блокам VRVDX
2 Относится к внутренним блокам VRVDX в сочетании с кондиционером
a Теплообменник
b Компрессор
c Трубопровод хладагента
d Пользовательский интерфейс (выделенный в зависимости от типа внутреннего
блока)
VRVDX Внутренний блок системы VRV с непосредственным расширением (DX)
EKEXV Комплект расширительного клапана
AHU Кондиционер
15.5 Комбинации агрегатов и дополнительного оборудования
ИНФОРМАЦИЯ
Отдельные опции могут поставляться не во все страны мира.
