8 | Операция
Справочное руководство для монтажника и пользователя
31
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
Внимание! если есть выключатель дистанционного управления со сменой
режимов охлаждения/обогрева, то DIP-переключатель 1 (DS1-1) на главной
печатной плате переводится в положение ВКЛ.
Порядок запуска

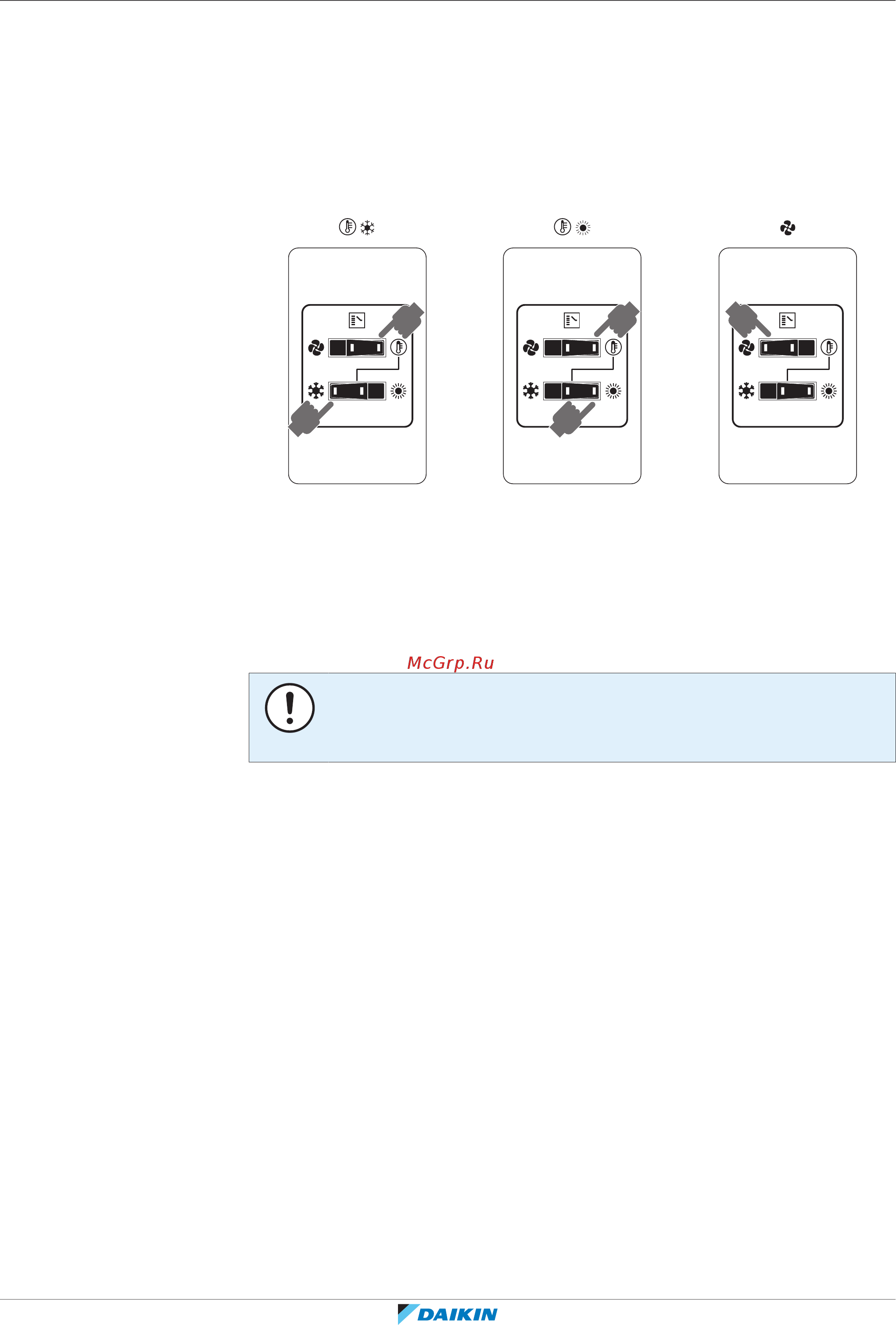

1 Выберите режим работы при помощи переключателя режимов
«охлаждение/обогрев»:
Работа на охлаждение
1
1
Работа на обогрев
1
1
Только вентиляция
1
2 Нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Включится лампа индикации работы, а с ней и сама система.
Порядок остановки
3 Еще раз нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Лампа индикации работы погаснет, а система прекратит работу.
ПРИМЕЧАНИЕ
Не выключайте питание сразу после прекращения работы системы, подождите
около 5 минут.
Регулировка
Информацию о программировании температуры, скорости вращения
вентилятора и направления воздушного потока смотрите в руководстве по
эксплуатации интерфейса пользователя.
8.3 Программируемая осушка
8.3.1 О программируемой осушке
▪ Назначение этого режима – уменьшить влажность воздуха в помещении при
минимальном снижении температуры (минимальное охлаждение
помещения).
▪ Микрокомпьютер автоматически определяет температуру и скорость
вентилятора (не задается через интерфейс пользователя).
▪ Этот режим невозможно задать при низкой температуре в помещении
(<20°C).
