19 | Конфигурирование
Справочное руководство для монтажника и пользователя
125
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
Пример. 7-сегментный дисплей – Режим 2
(модель 8HP)
Значение параметра [2‑8] (=T
e
, т.е. целевая температура при работе в режиме
охлаждения) можно сменить на 4 (=8°C) в следующем порядке:

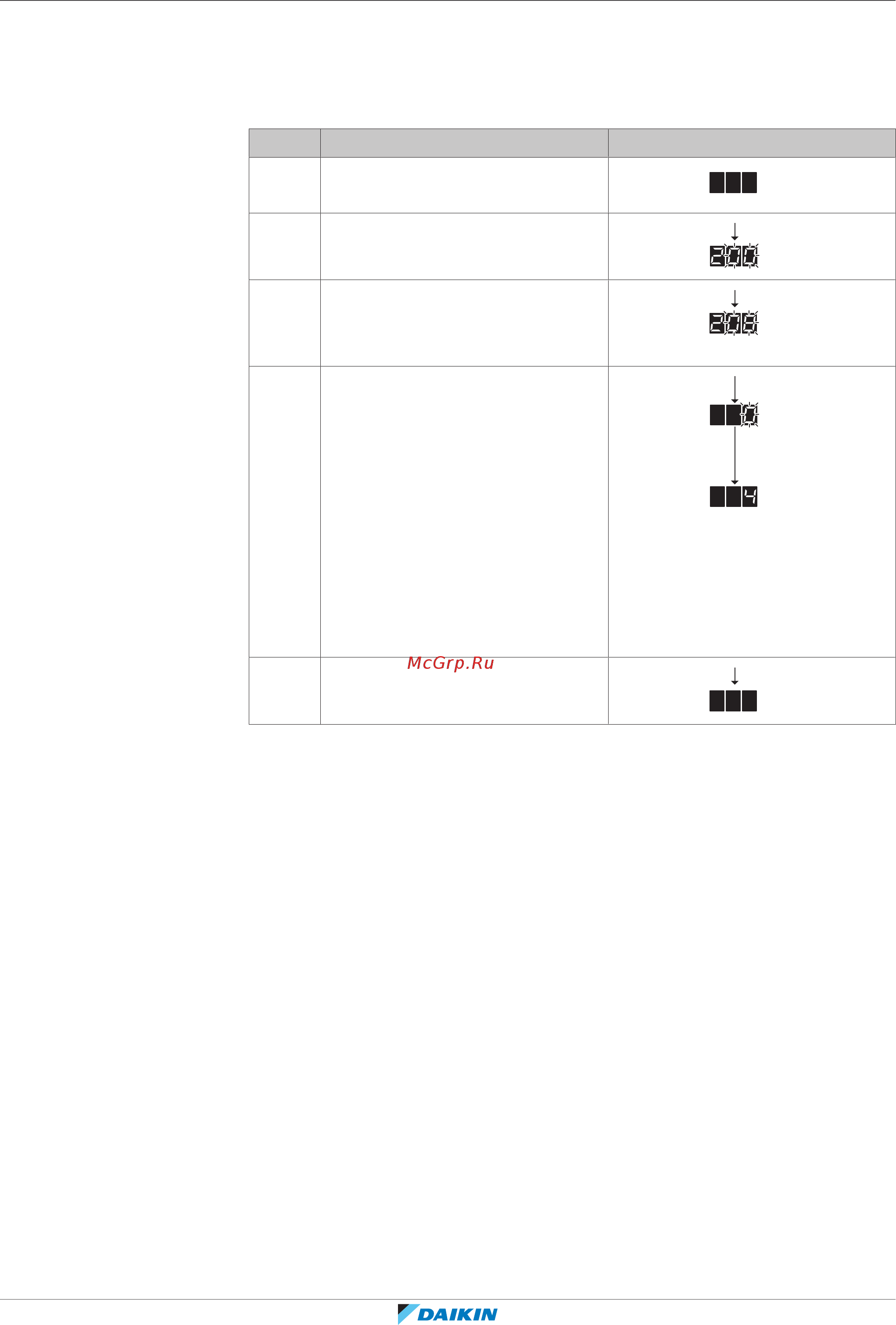

№ Действие Кнопки/дисплей
1 Начните с показаний по
умолчанию.
2 Перейдите в режим 2.
BS1 [5 s]
3 Выберите параметр 8.
(«X×» — обозначение нужного
параметра).
BS2 [X×]
4 Выберите значение 4 (= 8°C).
a: Отображается ранее заданное
значение.
b: Смените значение на 4. («X×»
— обозначение ранее заданного
и нового значения).
c: Введите новое значение в
систему.
d: Подтвердите. Система
заработает в соответствии с
заданными настройками.
BS3 [1×]
BS2 [X×]b
a
BS3 [1×]c
BS3 [1×]d
5 Выйдите из режима 2.
BS1 [1×]
19.2.7 Режим 1 (и показания по умолчанию): контрольные настройки
Режим 1 (как и показания по умолчанию) дает возможность считывать
определенную информацию. Информация, доступная для считывания, зависит
от модели.
Показания по умолчанию на дисплее с 7 светодиодами (H1P ВЫКЛ)
(модель 5HP)
Можно считать следующую информацию:
