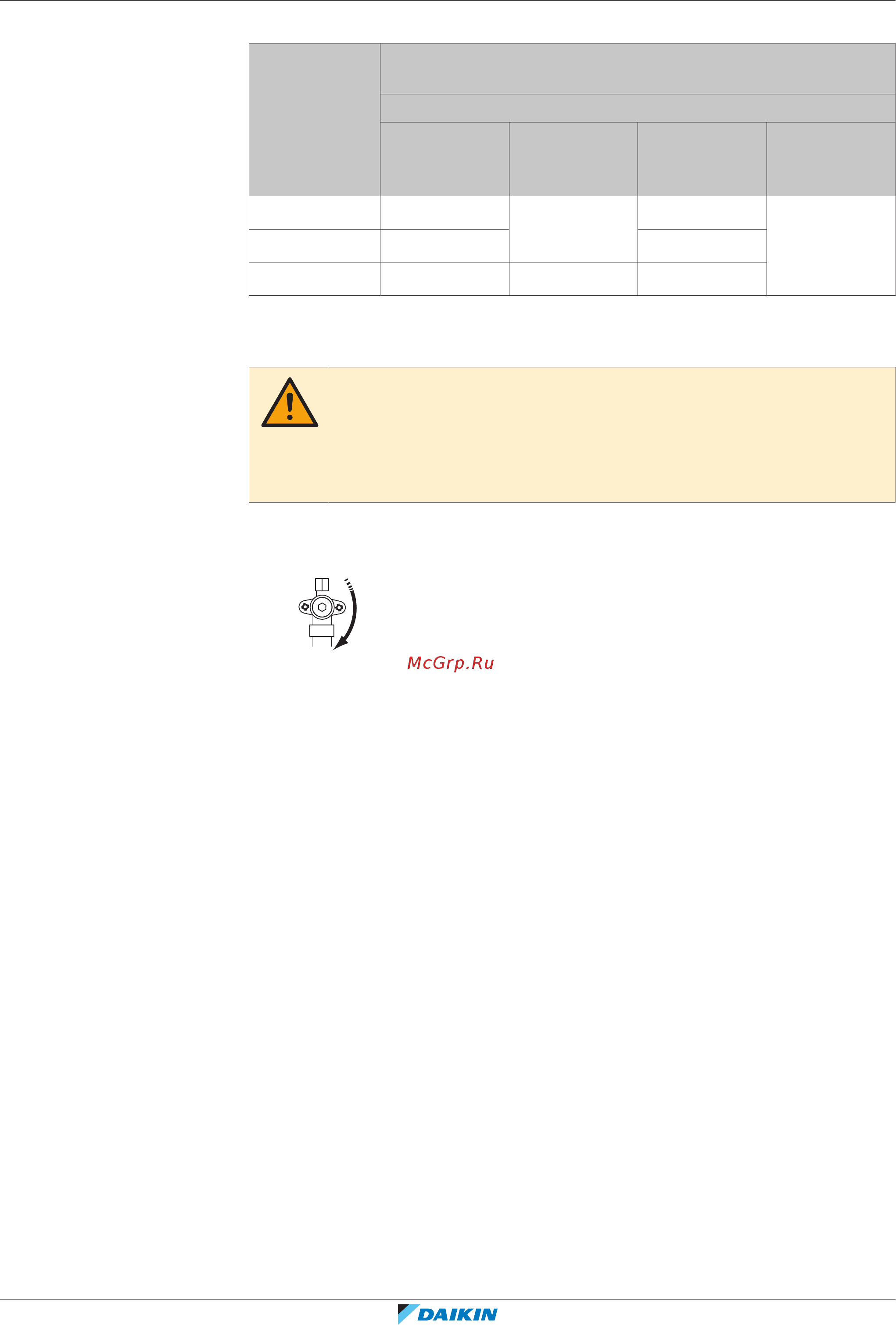

17 | Монтаж трубопроводов
Справочное руководство для монтажника и пользователя
88
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
Моменты затяжки
Размер
запорного
клапана (мм)
Момент затяжки N•м (чтобы закрыть, вращать по часовой
стрелке)
Шток
Корпус
клапана
Шестигранны
й ключ
Крышка
(клапана)
Отверстие для
техобслужива
ния
Ø9,5 5,4–6,6 4мм 13,5~16,5 11,5~13,9
Ø12,7 8,1~9,9 18,0~22,0
Ø19,1 27,0~33,0 8мм 22,5~27,5
17.2.6 Удаление пережатых трубок
ПРЕДУПРЕЖДЕНИЕ
Газообразный хладагент и масло, оставшееся внутри запорного клапана, могут
разорвать пережатые трубки.
Ненадлежащее выполнение указаний в изложенном далее порядке может
привести к повреждению имущества и травмам, в том числе тяжелым.
Пережатие трубок устраняется в следующем порядке:
1 Убедитесь в том, что запорные вентили перекрыты.
2 Подсоедините вакуумирующее (откачивающее) устройство к сервисным
отверстиям всех запорных вентилей через коллектор.
Из всех четырех сплющенных трубок необходимо удалить газообразный
хладагент и масло. В зависимости от имеющихся инструментов
воспользуйтесь способом 1 (потребуется коллектор с разветвителями
трубопровода хладагента) или способом2.
