2 | Общая техника безопасности
Справочное руководство для монтажника и пользователя
14
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10

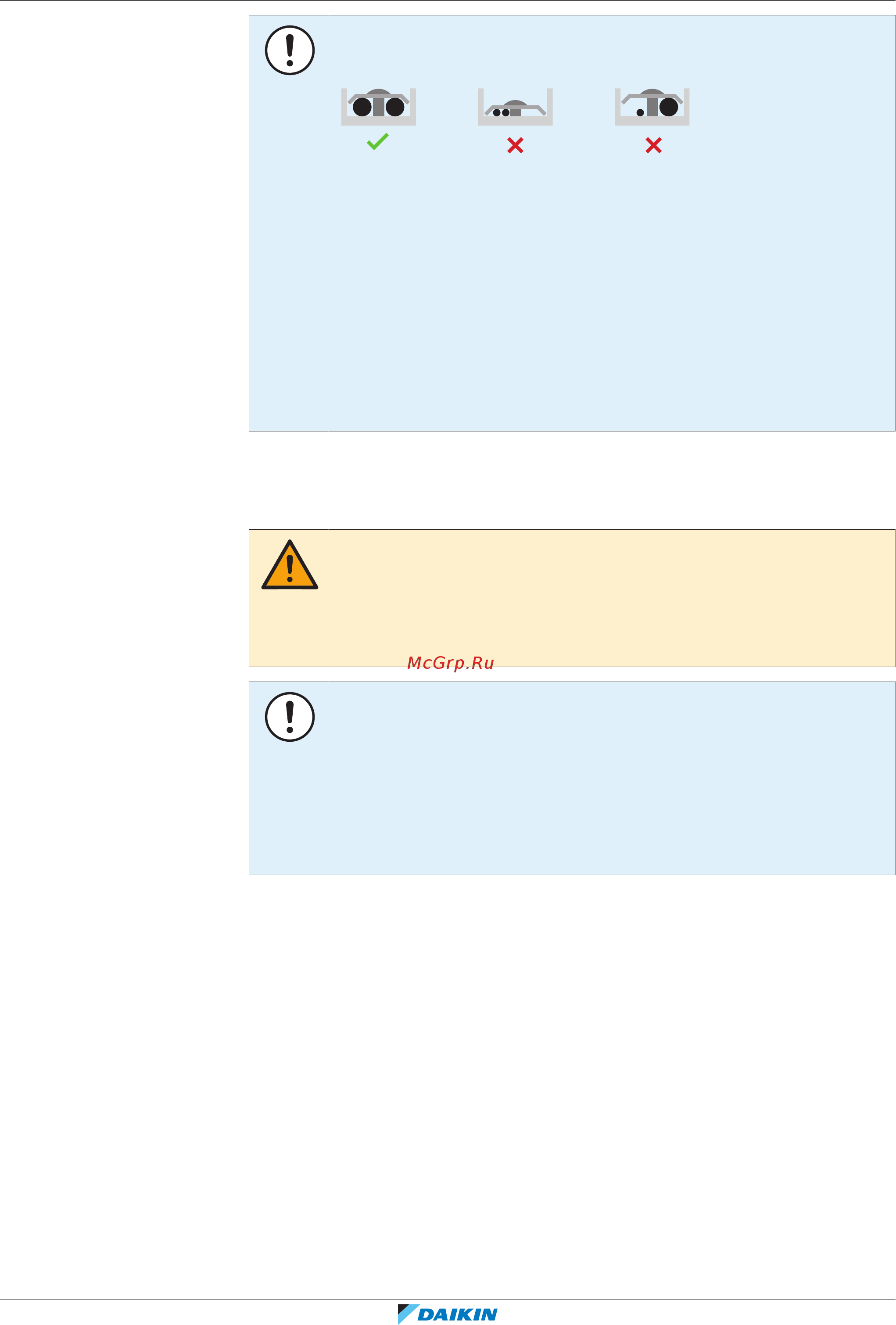

ПРИМЕЧАНИЕ
Меры предосторожности при прокладке электропроводки питания:
▪ НЕ подключайте к клеммной колодке электропитания провода разной
толщины (люфт в контактах электропроводки питания может привести к
перегреву).
▪ Подключать провода одинаковой толщины следует, как показано на рисунке
выше.
▪ Подсоедините провод электропитания и надежно зафиксируйте его во
избежание воздействия внешнего давления на клеммную колодку.
▪ Для затяжки винтов клемм используйте соответствующую отвертку. Отвертка
с маленькой головкой повредит головку и сделает адекватную затяжку
невозможной.
▪ Излишнее затягивание винтов клемм может привести к их поломке.
Во избежание помех силовые кабели следует прокладывать не ближе 1м от
телевизоров или радиоприемников. В зависимости от длин радиоволн
расстояние в 1м может оказаться недостаточным.
ПРЕДУПРЕЖДЕНИЕ
▪ По окончании всех электротехнических работ проверьте надежность
крепления каждой электродетали и каждой клеммы внутри блока
электродеталей.
▪ Перед запуском агрегата убедитесь, что все крышки закрыты.
ПРИМЕЧАНИЕ
Применимо только в случае трехфазного питания и пуска компрессора
посредством ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ.
Если существует вероятность обратной фазы после мгновенного отключения
питания и подачи и отключения напряжения в ходе работы системы,
подключите в определенном месте цепь защиты обратной фазы. Работа
устройства в обратной фазе может послужить причиной поломки компрессора и
других компонентов.
