22 | Техническое и иное обслуживание
Справочное руководство для монтажника и пользователя
151
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
22.2.1 Во избежание поражения током...
При обслуживании инверторного оборудования:
1 НЕ открывайте крышку распределительной коробки в течение 10 минут
после выключения электропитания.
2 Замерив напряжение между клеммами на клеммной колодке
электропитания с помощью тестера, убедитесь в том, что электропитание

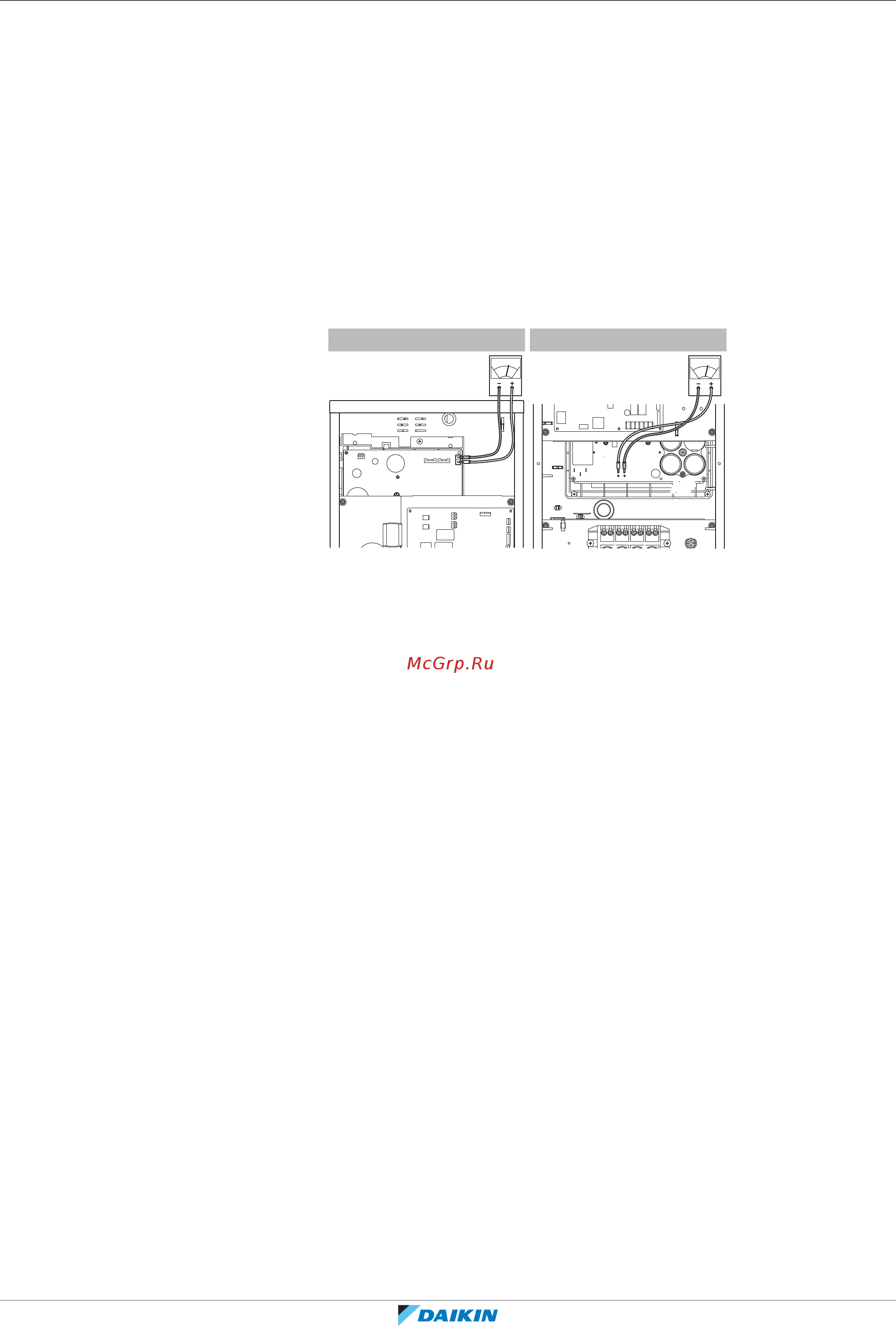

отключено. Кроме того, выполните тестером замеры в указанных на
рисунке точках и убедитесь в том, что напряжение емкости в основной
цепи составляет менее 50В пост. тока. Если замеренное напряжение всё
еще выше 50 В пост. тока, разрядите конденсаторы, соблюдая правила
техники безопасности и применяя специальное перо для разрядки
конденсаторов во избежание искрения.
A2P
C+
C−
A1P
A1P
A3P
8 HP5 HP
TP1 TP2
3 Во избежание повреждения платы дотроньтесь до неокрашенной
металлической детали, чтобы снять заряд статического электричества,
прежде чем снимать и надевать разъемы.
Подробности смотрите на электрической схеме, нанесенной на обратную
сторону сервисной крышки.
22.3 Перечень проверок в рамках ежегодного техобслуживания
теплообменника
Не реже, чем раз в год необходимо проверять следующее:
▪ Теплообменник.
Теплообменник может засориться пылью, грязью, листьями и др. Прочищать
теплообменник рекомендуется ежегодно. Засорение теплообменника
приводит к резкому снижению или резкому повышению давления, что
ухудшает производительность.
22.4 Работа в режиме технического обслуживания
Удаление хладагента/вакуумирование выполняется посредством
настройки [2‑21]. Порядок входа в режим 2 изложен в параграфе
«19.2Настройка по месту установки» [4118].
Прежде чем воспользоваться режимом удаления хладагента/вакуумирования,
тщательно проверьте, откуда необходимо удалить хладагент и что следует
вакуумировать. Подробную информацию об удалении хладагента и
вакуумировании см. в руководстве по монтажу внутреннего блока.
