17 | Монтаж трубопроводов
Справочное руководство для монтажника и пользователя
86
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
▪ Следите за тем, чтобы во время работы системы все запорные клапаны были
открыты.
▪ Оборудование поставляется с перекрытыми запорными вентилями в
контурах жидкого и газообразного хладагента.

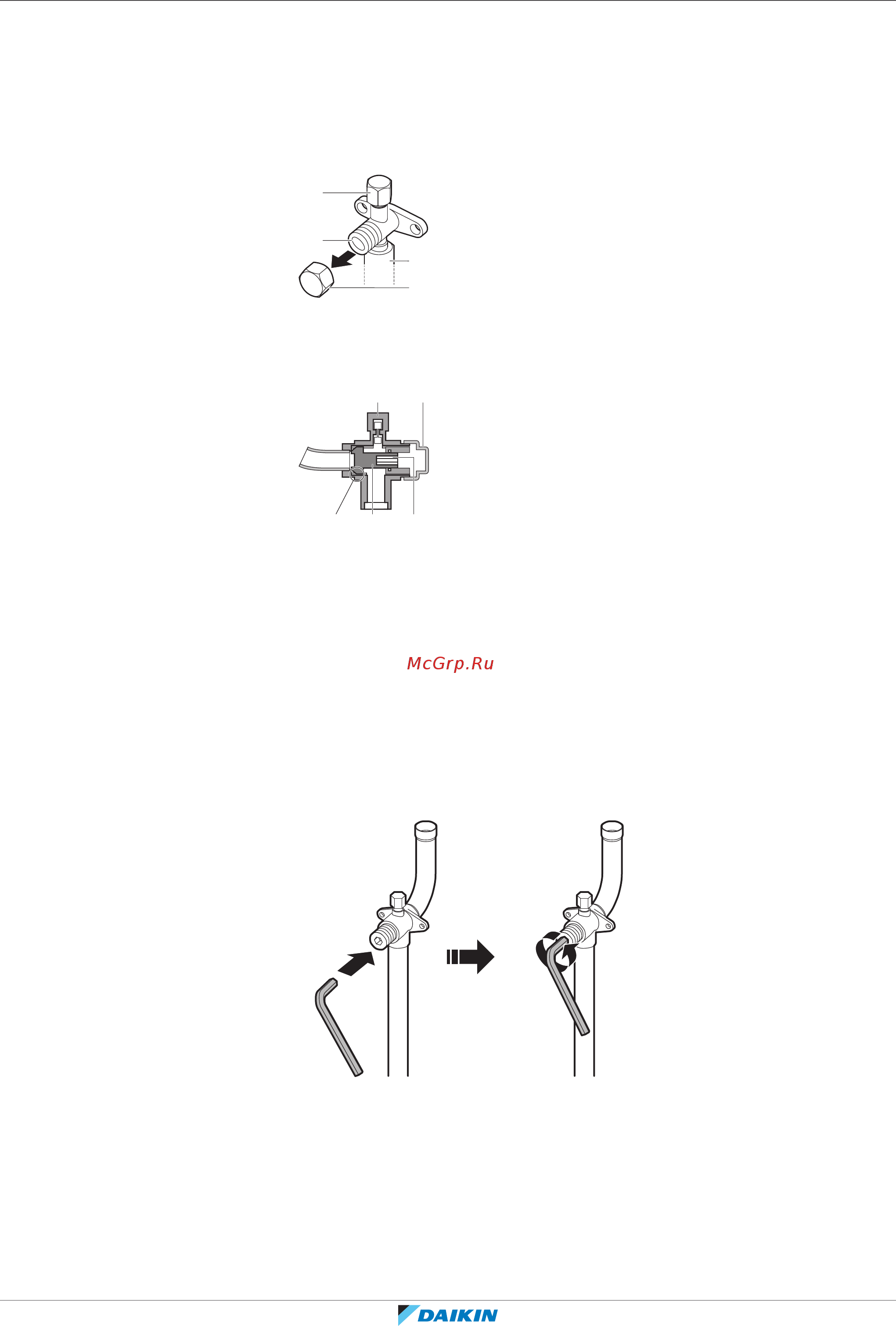

▪ На приведенных ниже иллюстрациях обозначены названия деталей
запорного вентиля, при помощи которых осуществляется работа с клапаном.
c
d
a
b
a Сервисное отверстие с крышкой
b Запорный вентиль
c Соединение трубопровода
d Крышка запорного вентиля
a b
cde
a Сервисное отверстие
b Крышка запорного вентиля
c Шестигранное отверстие
d Шток
e Гнездо клапана
▪ НЕ прилагайте к запорному вентилю излишних усилий. Это может привести к
поломке корпуса вентиля.
Как открывается запорный клапан
1 Снимите крышку с запорного вентиля.
2 Вставив в вентиль шестигранный ключ, вращайте его против часовой
стрелки.
3 Когда дальнейшее вращение запорного вентиля станет невозможным,
прекратите вращение.
4 Установите крышку запорного вентиля на место.
Результат: Вентиль открыт.
Чтобы полностью открыть запорный клапан диаметром 19,1 мм, вращайте
шестигранный ключ, применяя крутящий момент от 27 до 33Н•м.
