19 | Конфигурирование
Справочное руководство для монтажника и пользователя
134
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
Параметр Значение
(8HP) (5HP)
Описание
[2‑81] (модель 8HP)
(= [2‑41] в двоичном
коде) (модель 5HP)
Настройка комфортного охлаждения.
Эта настройка используется вместе с
настройкой [2‑8].
0 Эконом-режим
1 (по
умолча
нию)
(по умолчанию)
Мягкий режим
2 Быстрый режим
3 Режим повышенной мощности
[2‑82] (модель 8HP)
(= [2‑42] в двоичном
коде) (модель 5HP)
Настройка комфортного обогрева.
Эта настройка используется вместе с
настройкой [2‑9].
0 Эконом-режим
1 (по
умолча
нию)
(по умолчанию)
Мягкий режим
2 Быстрый режим
3 Режим повышенной мощности

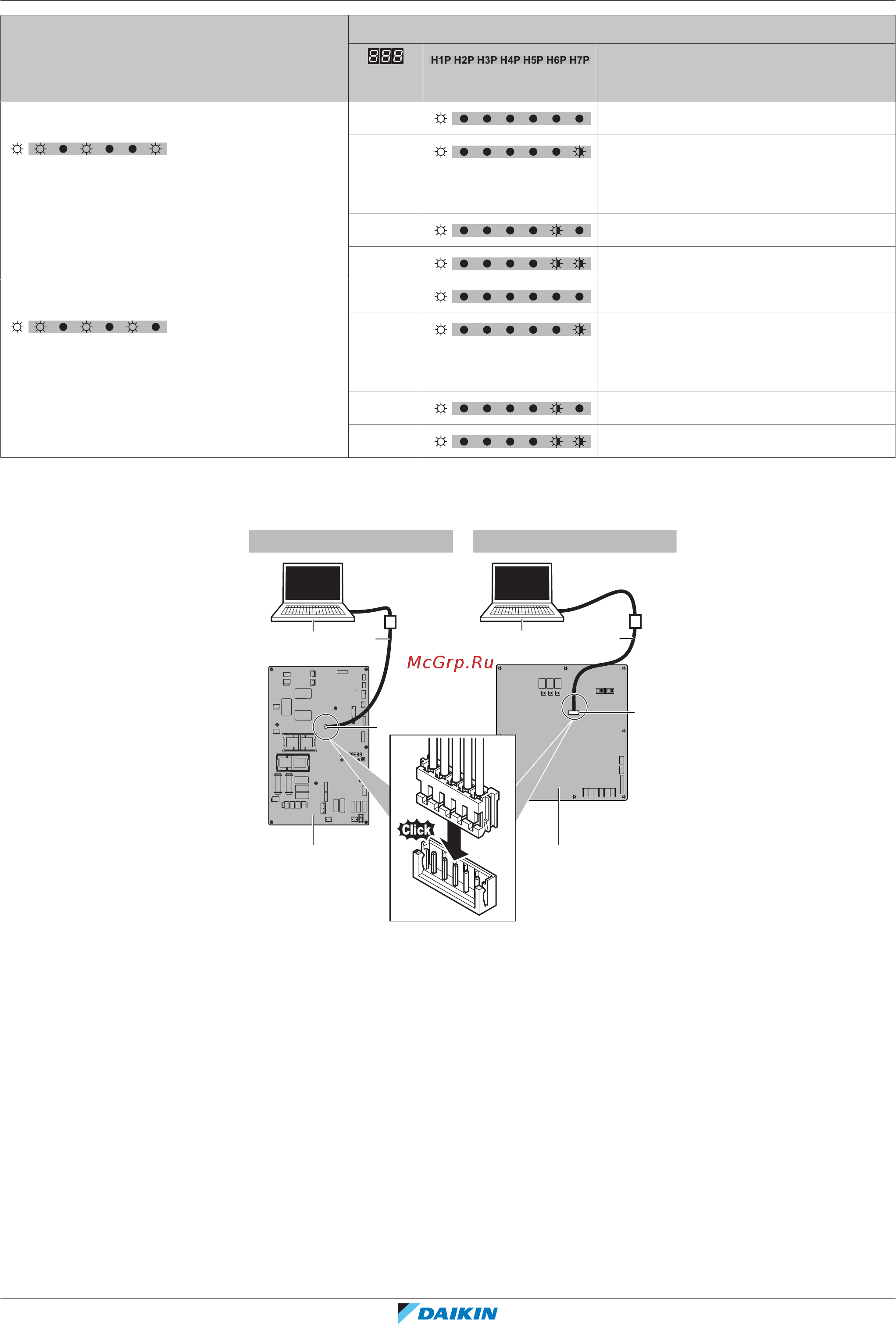

19.2.9 Подключение компьютерного конфигуратора к компрессору
5 HP 8 HP
a
b
X41A
A1P A1P
a
b
X27A
2
345
H J S T
a Компьютер
b Кабель (EKPCCAB*)
X27A Разъем
X41A Разъем
A1P Главная плата компрессора
19.3 Экономия электроэнергии и оптимальные условия работы
В системе на основе теплового насоса реализованы передовые
функциональные возможности экономии электроэнергии. В зависимости от
приоритета предпочтение может отдаваться экономии электроэнергии или
обеспечению высокого уровня комфорта. Выбором нужных параметров
можно достичь оптимального баланса между энергопотреблением и
комфортом в имеющихся условиях эксплуатации.
