19 | Конфигурирование
Справочное руководство для монтажника и пользователя
123
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
ИНФОРМАЦИЯ
Если запутались, нажмите BS1, чтобы вернуться к показаниям по умолчанию.
19.2.5 Как пользоваться режимом1 (и показаниями по умолчанию)
Режим 1 (как и показания по умолчанию) дает возможность считывать
определенную информацию. Порядок и способы считывания зависят от
модели.

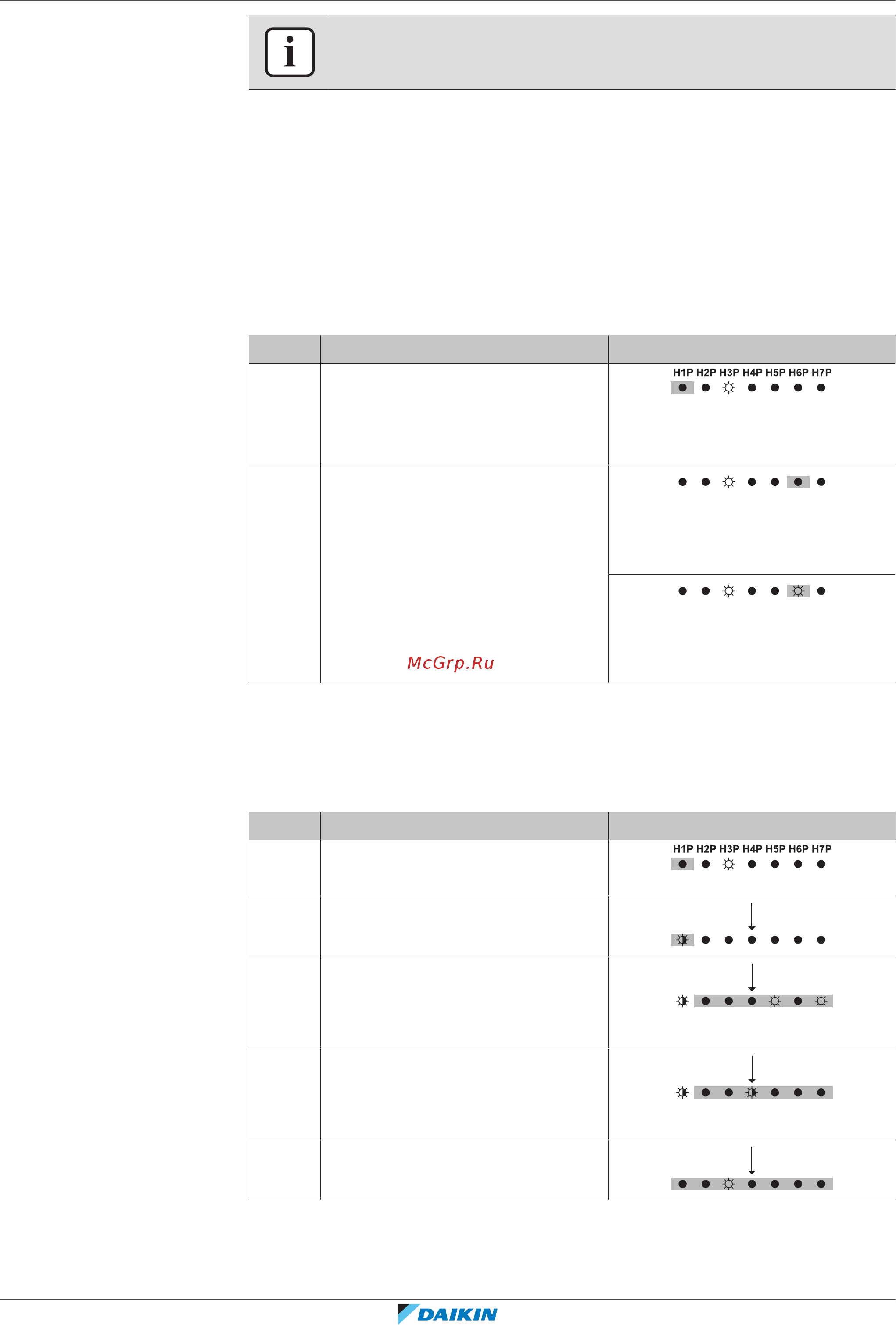

Пример. показания по умолчанию на дисплее с 7 светодиодами
(модель 5HP)
Считывается информация о работе в режиме пониженного шума:
№ Действие Кнопки/дисплей
1 Проверьте, соответствует ли
состояние светодиодных
индикаторов показаниям по
умолчанию.
(H1P ВЫКЛ)
2 Проверьте состояние
светодиодного индикатора H6P.
H6P ВЫКЛ: Блок в данный
момент не работает с
ограничением по уровню шума.
H6P ВКЛ: Блок в данный момент
работает с ограничением по
уровню шума.
Пример. дисплей с 7 светодиодами в режиме1
(модель 5HP)
Считывается информация по настройке [1‑5] (= общее число подключенных
блоков: теплообменник + внутренние блоки):
№ Действие Кнопки/дисплей
1 Начните с показаний по
умолчанию.
2 Перейдите в режим 1.
BS1 [1×]
3 Выберите параметр 5.
(«X×» — обозначение нужного
параметра).
BS2 [X×]
(= 5 в двоичном коде)
4 Отображается значение
параметра 5.
(подключено 8 блоков)
BS3 [1×]
(= 8 в двоичном коде)
5 Выйдите из режима 1.
BS1 [1×]
Пример. 7-сегментный дисплей – Режим1
(модель 8HP)
