25 | Технические данные
Справочное руководство для монтажника и пользователя
163
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
25 Технические данные
▪ Подборка самых свежих технических данных размещена на региональном
веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции размещаются на
интернет-портале Daikin Business Portal (требуется авторизация).
Содержание раздела
25.1 Схема трубопроводов: Компрессор и теплообменник .................................................................................................... 163
25.2 Схема электропроводки: Компрессор................................................................................................................................ 165
25.3 Схема электропроводки: Теплообменник ......................................................................................................................... 168

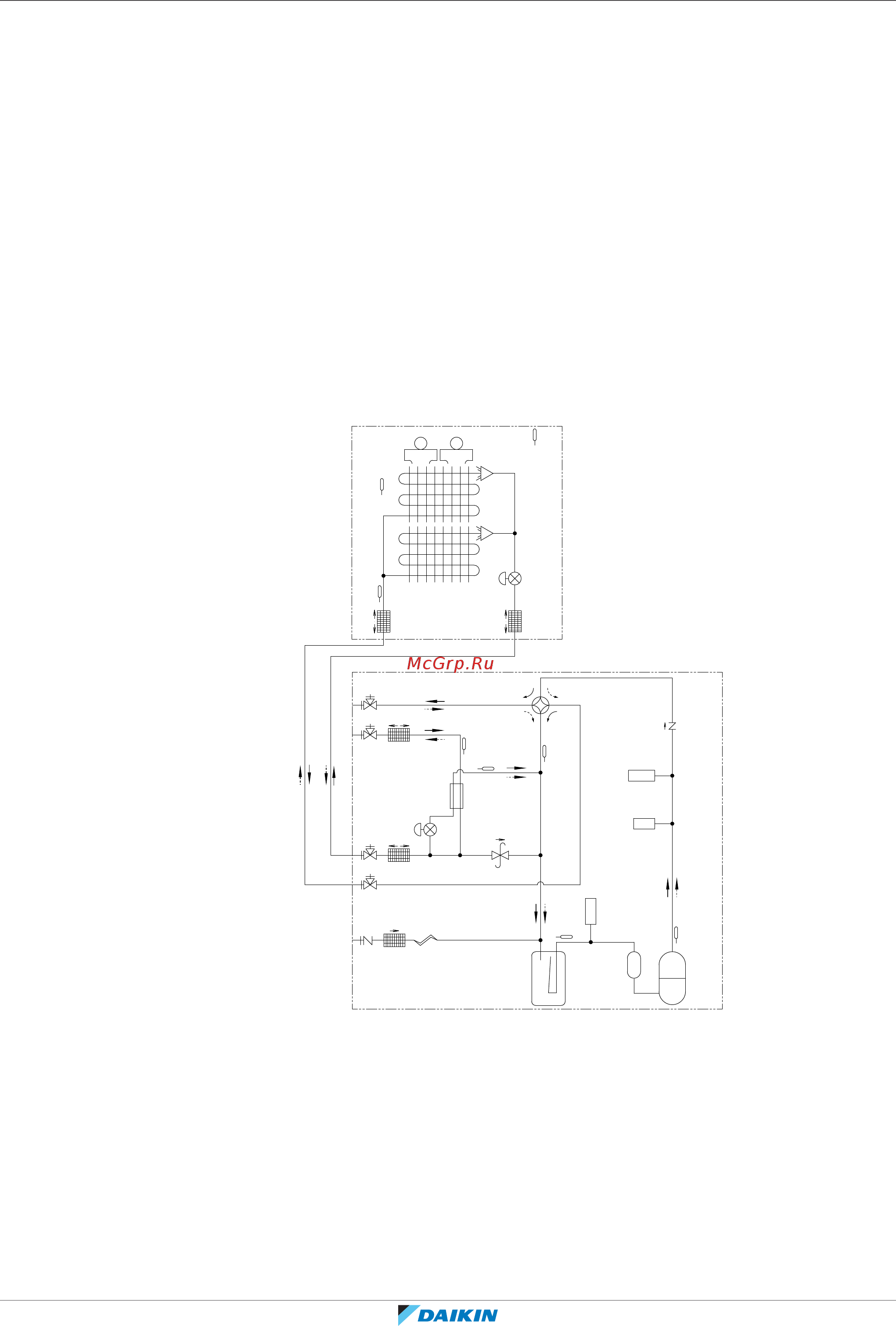

25.1 Схема трубопроводов: Компрессор и теплообменник
5HP
R2T
R3T
R1T
M1FM2F
Y1E
Y3E
R2T
M1C
R3T
R7T
R4T
Y1S
S1NPL
S1PH
S1NPH
R5T
f
f
l
c
b
f
g
a
d
f
m
h
f i
j
k
e
B
A
3D110524-1
A Теплообменник
B Компрессор
a Запорный клапан (трубопровод газообразного хладагента) (контур 2: к
внутренним блокам)
b Запорный клапан (трубопровод жидкого хладагента) (контур 2: к внутренним
блокам)
c Запорный клапан (трубопровод жидкого хладагента) (контур 1: к
теплообменнику)
d Запорный клапан (трубопровод газообразного хладагента) (контур 1: к
теплообменнику)
e Отверстие для техобслуживания (заправка хладагентом)
f Фильтр
g Теплообменник дополнительного охлаждения
h Клапан регулировки давления
