8 | Операция
Справочное руководство для монтажника и пользователя
32
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
8.3.2 Программируемая осушка системы (БЕЗ дистанционного переключателя режимов
охлаждения/обогрева)
Порядок запуска
1 Кнопкой выбора режима на пользовательском интерфейсе выберите
(программируемый режим осушки воздуха).
2 Нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Включится лампа индикации работы, а с ней и сама система.
3 Нажмите кнопку изменения направления воздушного потока (только для
моделей с двумя и с несколькими направлениями потока, а также для
угловых, подвешиваемых к потолку и монтируемых на стене моделей).
Подробнее см. «8.4 Регулировка направления воздушного
потока» [433].
Порядок остановки
4 Еще раз нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Лампа индикации работы погаснет, а система прекратит работу.
ПРИМЕЧАНИЕ
Не выключайте питание сразу после прекращения работы системы, подождите
около 5 минут.

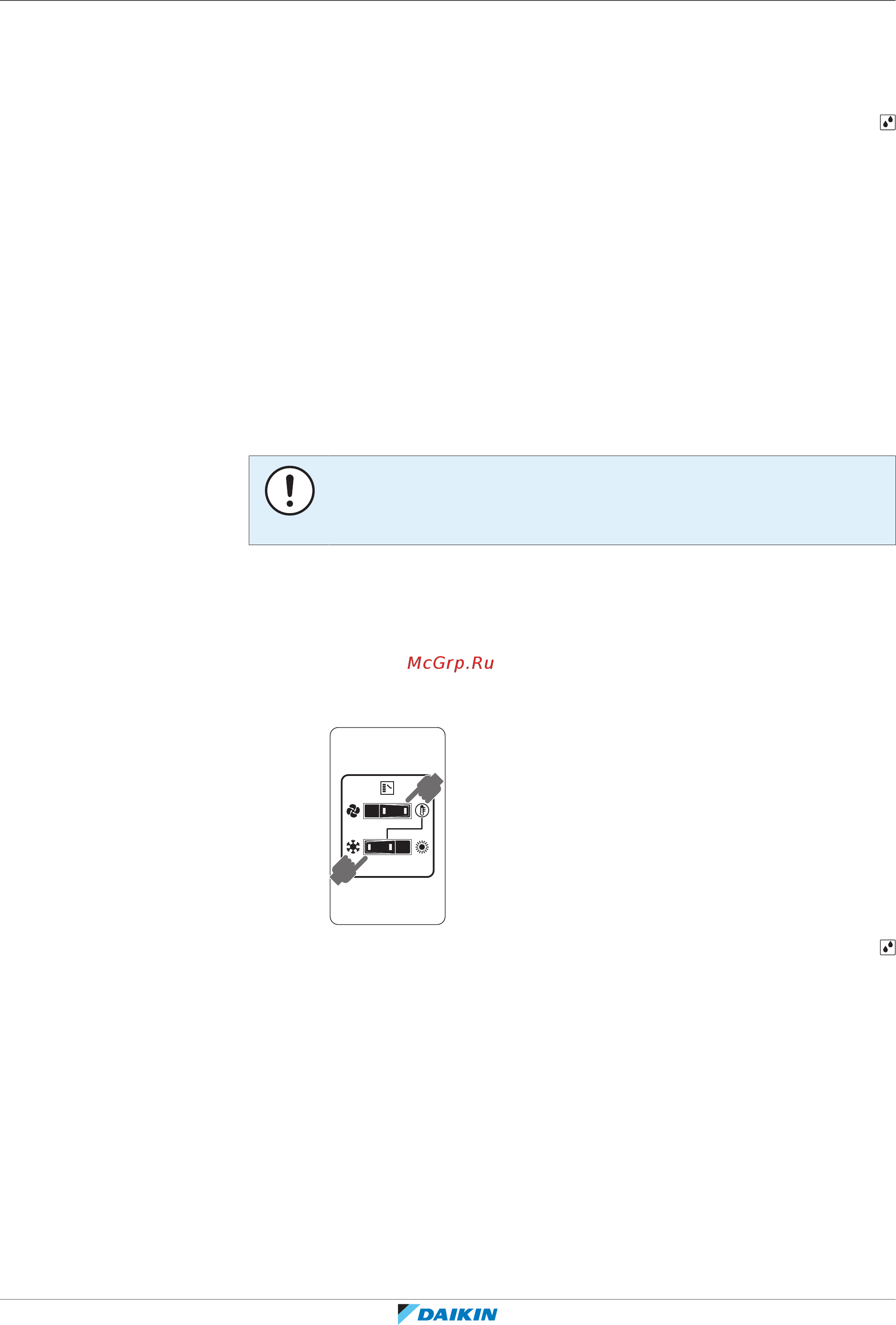

8.3.3 Программируемая осушка системы (С дистанционным переключателем режимов
охлаждения/обогрева)
Порядок запуска
1 С помощью дистанционного переключателя режимов работы выберите
режим «охлаждение».
1
1
2 Кнопкой выбора режима на пользовательском интерфейсе выберите
(программируемый режим осушки воздуха).
3 Нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Включится лампа индикации работы, а с ней и сама система.
4 Нажмите кнопку изменения направления воздушного потока (только для
моделей с двумя и с несколькими направлениями потока, а также для
угловых, подвешиваемых к потолку и монтируемых на стене моделей).
Подробнее см. «8.4 Регулировка направления воздушного
потока» [433].
Порядок остановки
5 Еще раз нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Лампа индикации работы погаснет, а система прекратит работу.
