8 | Операция
Справочное руководство для монтажника и пользователя
33
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
ПРИМЕЧАНИЕ
Не выключайте питание сразу после прекращения работы системы, подождите
около 5 минут.

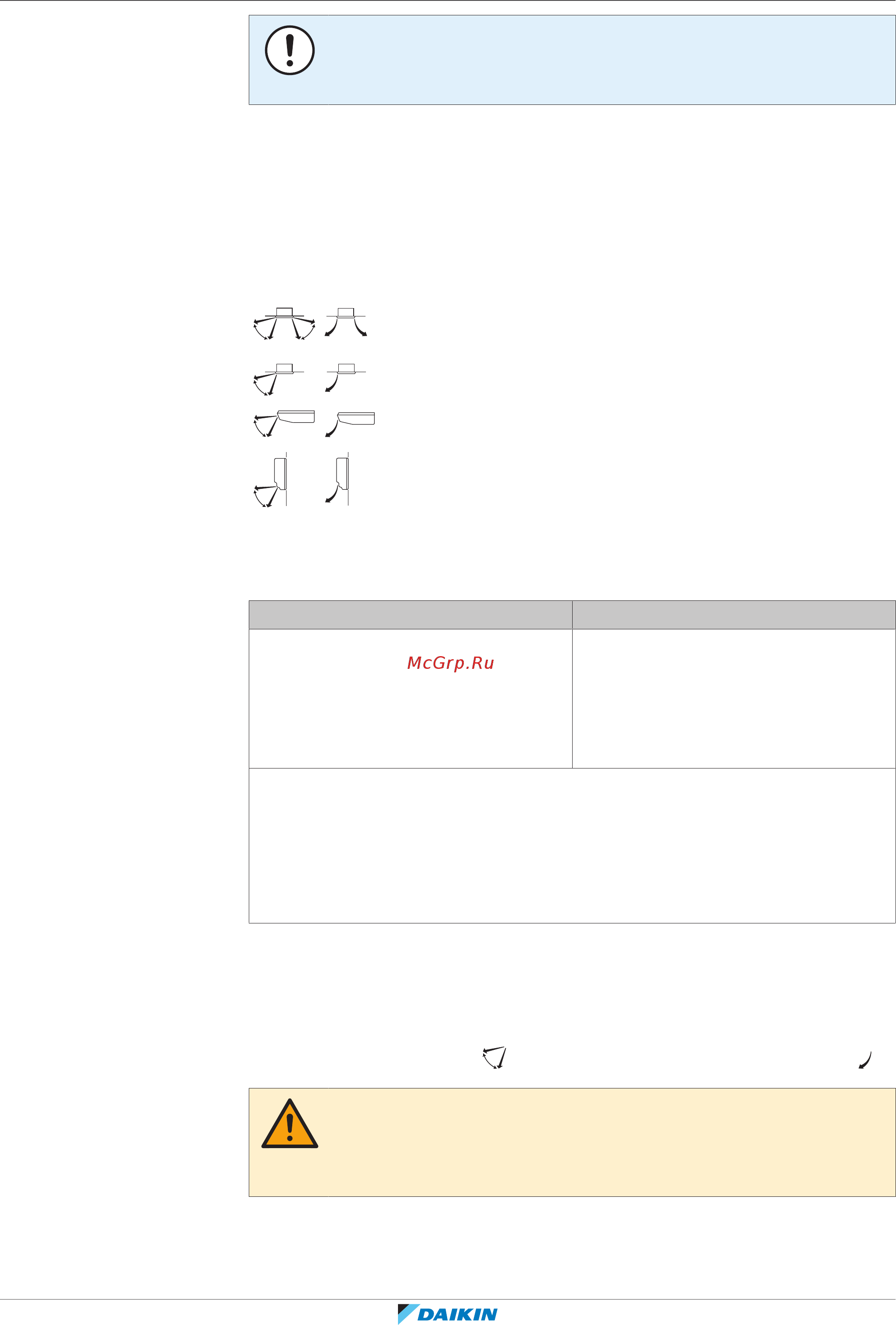

8.4 Регулировка направления воздушного потока
См. руководство по эксплуатации интерфейса пользователя.
8.4.1 Воздушная заслонка
Блоки с двумя направлениями потока + блоки
с несколькими направлениями потока
Угловые блоки
Блоки, подвешиваемые к потолку
Блоки, монтируемые на стене
По команде микропроцессора положение воздушной заслонки может
изменяться автоматически и не соответствовать изображению на дисплее. Это
происходит в следующих случаях.
Охлаждение Обогрев
▪ Когда температура в помещении
ниже заданного значения.
▪ В начале работы.
▪ Когда температура в помещении
выше заданного значения.
▪ При работе системы в режиме
размораживания.
▪ Когда внутренний блок работает с постоянным горизонтальным
распределением воздушного потока.
▪ При продолжительной работе подвешенного к потолку или
смонтированного на стене внутреннего блока с нисходящим потоком
воздуха направление потока может изменяться микрокомпьютером, тогда
индикация на интерфейсе пользователя также будет меняться.
Регулировку направления воздушного потока можно осуществить
следующими способами:
▪ Воздушная заслонка сама займет нужное положение.
▪ Направление воздушного потока можно задать вручную.
▪ Автоматическая установка и установка в нужное положение вручную .
ПРЕДУПРЕЖДЕНИЕ
Ни в коем случае не прикасайтесь к отверстию выброса воздуха и
горизонтальным створкам, когда работает воздушная заслонка. Это может
привести к повреждению пальцев и поломке блока.
