16 | Монтаж агрегата
Справочное руководство для монтажника и пользователя
76
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10

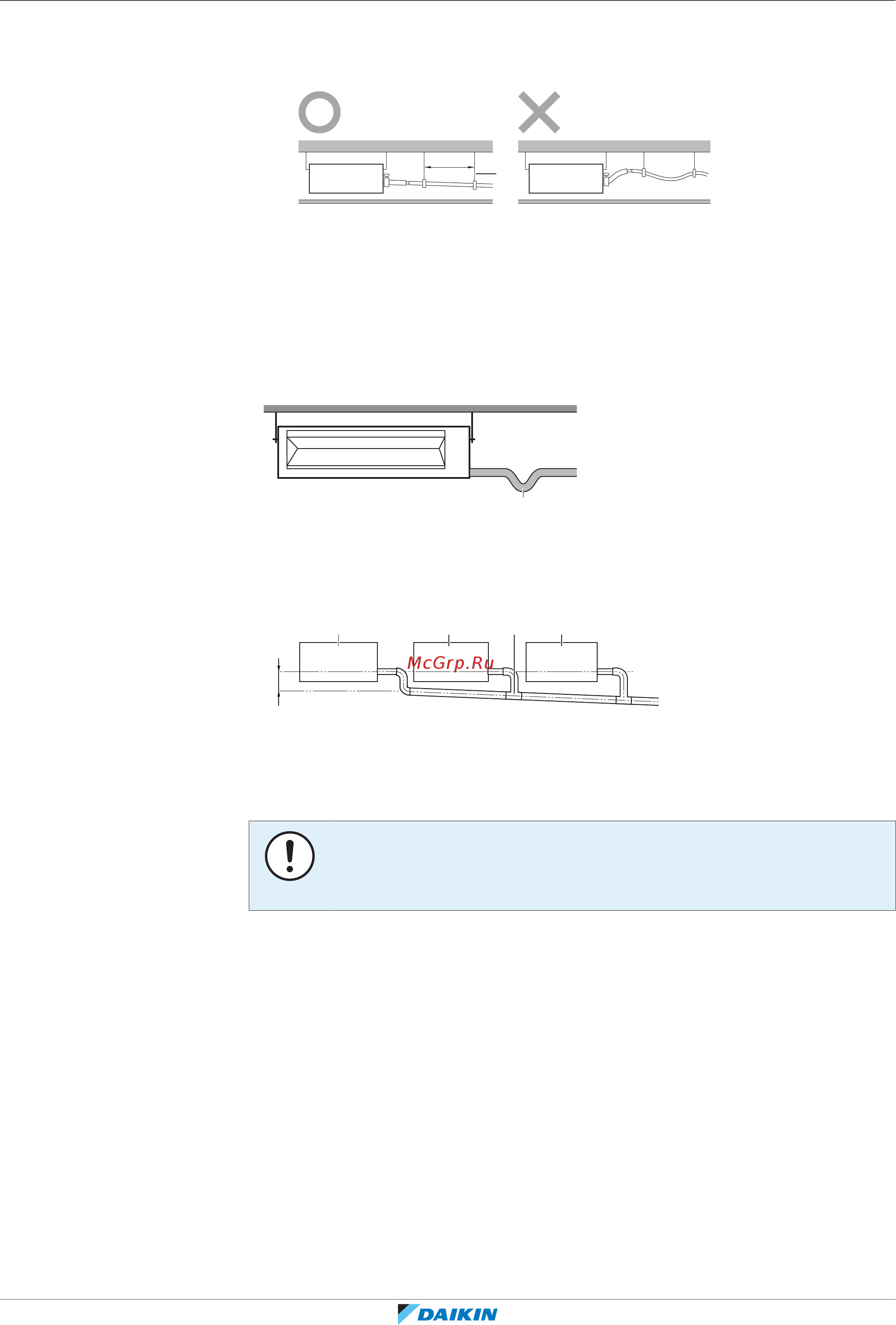

▪ Уклон. Проследите за наклоном сливного трубопровода вниз (с градиентом
не менее 1/100) во избежание образования воздушных пробок.
Смонтируйте подвесные планки, как показано на иллюстрации.
1~1.5 m
a
a Подвесная планка
O Допустимо
X Недопустимо
▪ Конденсация. Примите меры во избежание образования конденсата. Весь
сливной трубопровод в здании необходимо заизолировать.
▪ Неприятные запахи. Воспрепятствовать распространению неприятных
запахов и поступлению в блок воздуха из сливного трубопровода можно,
смонтировав ловушку.
a
a Ловушка
▪ Сочетания сливных трубок. Допускается сочетание разных сливных трубок.
Проследите за оснащением трубок и тройников манометрами,
соответствующими рабочей производительности блоков.
≥100 mm
a b c b
a Теплообменник
b Внутренний блок
c Тройник
Подсоединение сливного трубопровода к теплообменнику
ПРИМЕЧАНИЕ
Неправильное подсоединение сливного шланга чревато протечками и порчей
имущества как по месту установки, так и поблизости.
1 Вставьте сливной шланг как можно глубже в патрубок сливного
трубопровода.
2 Затяните металлический зажим так, чтобы головка винта была на
расстоянии менее 4мм от детали металлического зажима.
3 Обернув металлический зажим и сливной шланг уплотнительной
подушкой (=изоляцией), закрепите ее кабельными стяжками.
4 Подсоедините сливной шланг к сливному трубопроводу.
