16 | Монтаж агрегата
Справочное руководство для монтажника и пользователя
67
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
ПРИМЕЧАНИЕ
Оборудование, о котором рассказывается в данном руководстве, может служить
источником электрических помех, вызываемых токами высокой частоты. Данное
оборудование соответствует нормативам, утвержденным в целях обеспечения
разумной защиты от электромагнитных помех. Тем не менее, отсутствие помех в
каждой конкретной ситуации не гарантируется.
Поэтому рекомендуется устанавливать это оборудование и прокладывать
электропроводку на рекомендованном расстоянии от стереофонической
аппаратуры, персональных компьютеров и пр.
b
c
f
d
d
a
e
b
c
(mm)
g
b
c
a Персональный компьютер или радиоприемник
b Плавкий предохранитель
c Предохранитель утечки на землю
d Интерфейс пользователя
e Внутренний блок
f Компрессор
g Теплообменник

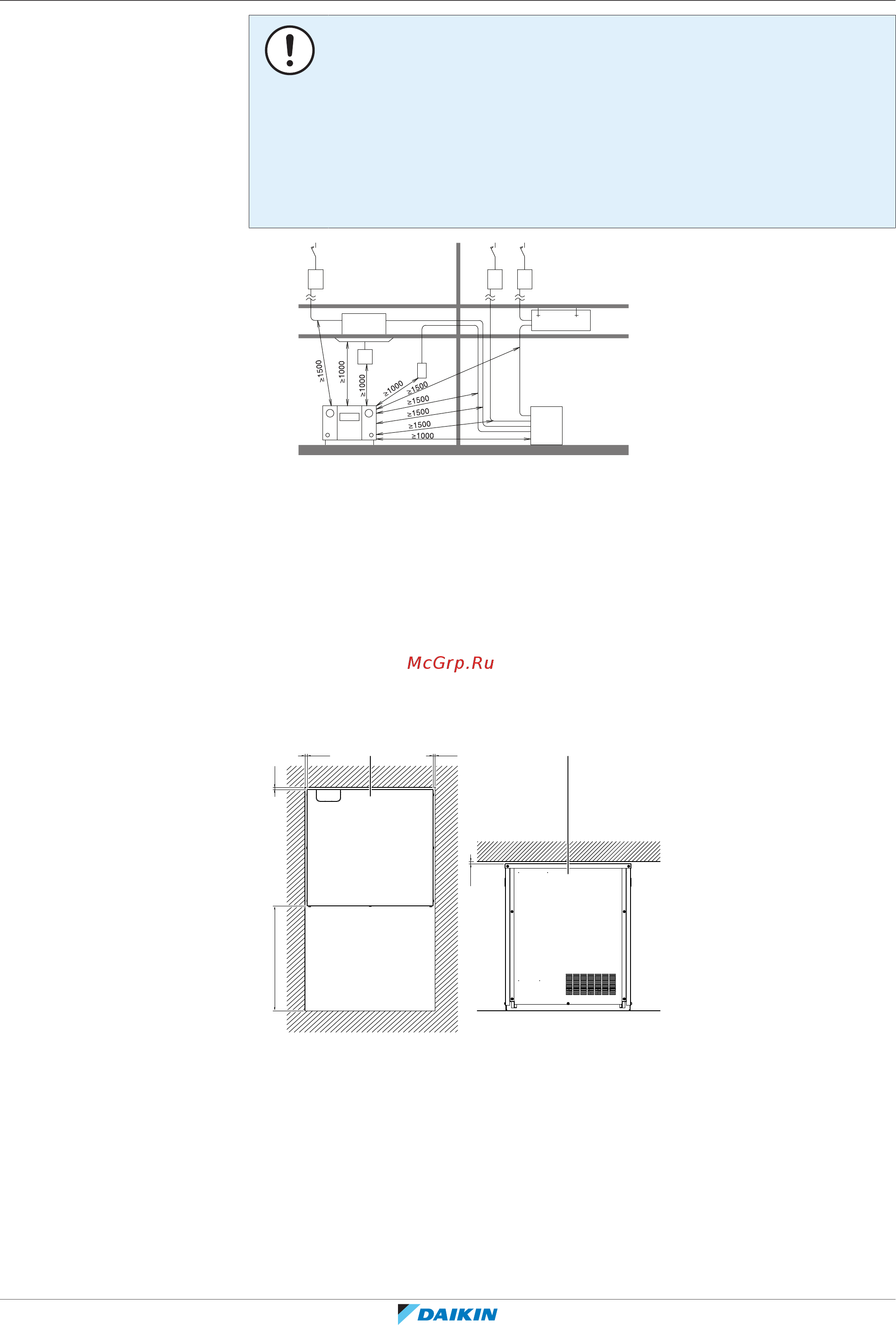

▪ В местах слабого приема во избежание электромагнитных помех другому
оборудованию необходимо соблюдать дистанцию не менее 3 м, а также
использовать экранированные кабели для электропроводки линий питания
и управления.
▪ Свободное место для техобслуживания. Обратите внимание на следующие
требования:
≥10
a
≥10
≥10≥500
≥10
(mm)
b
a Вид сверху
b Вид спереди
▪ Позаботьтесь о том, чтобы в случае утечки вода не причинила вреда месту
установки и прилегающей к нему зоне.
▪ Выберите такое место, где шум работающего оборудования, а также
выбросы горячего/холодного воздуха не будут оказывать вредного
воздействия.
Агрегат НЕЛЬЗЯ устанавливать в перечисленных далее местах:
