19 | Конфигурирование
Справочное руководство для монтажника и пользователя
132
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10

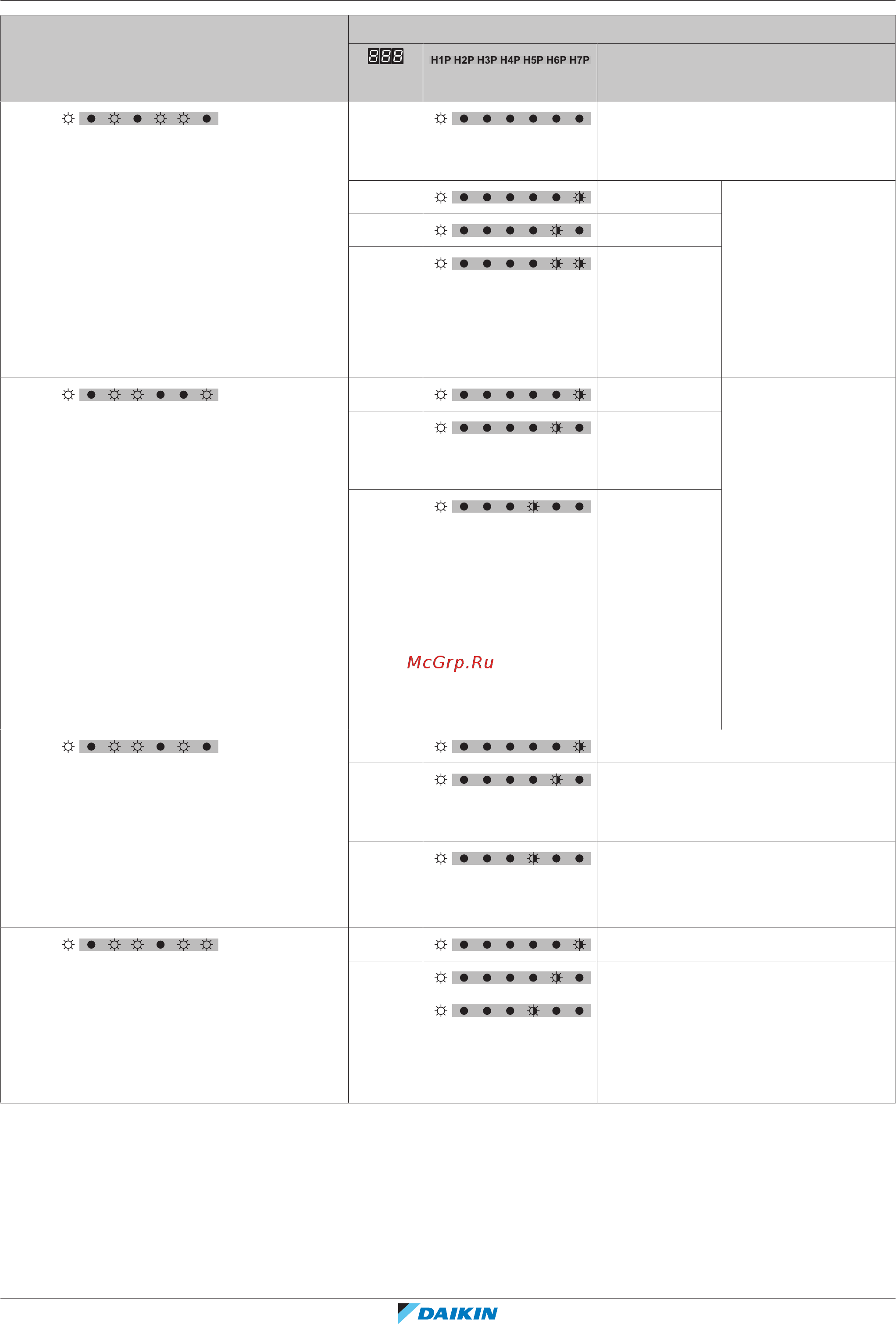

Параметр Значение
(8HP) (5HP)
Описание
[2‑22]
Автоматический переход на работу с
низким уровнем шума в ночное время.
Изменение этой настройки позволяет
активировать функцию перехода блока в
режим работы с низким уровнем шума, а
также выбрать уровень. Шум будет
снижен до выбранного уровня. Моменты
запуска и остановки для этой функции
определяются настройками [2‑26] и
[2‑27].
0 (по
умолча
нию)
(по умолчанию)
Отключено
1 Уровень 1 Шум уровня
3<уровня 2<уровня
1
2 Уровень 2
3 Уровень 3
[2‑25]
Выбор низкого уровня шума через
адаптер внешнего управления.
Если предполагается переход системы в
режим работы с низким уровнем шума
по внешнему сигналу, поступающему на
блок, эта настройка определяет уровень
шума, с которым будет работать
система.
Эта настройка учитывается только тогда,
когда установлен приобретаемый
отдельно адаптер внешнего управления
(DTA104A61/62) и активирована
настройка [2‑12].
1 Уровень 1 Шум уровня
3<уровня 2<уровня
1
2 (по
умолча
нию)
(по умолчанию)
Уровень 2
3
(= 4 в двоичном
коде)
Уровень 3
[2‑26]
Время начала работы с низким уровнем
шума.
Эта настройка используется вместе с
настройкой [2‑22].
1 20:00
2 (по
умолча
нию)
(по умолчанию)
22:00
3
(= 4 в двоичном
коде)
24:00
[2‑27]
Время окончания работы с низким
уровнем шума.
Эта настройка используется вместе с
настройкой [2‑22].
1 6:00
2 7:00
3 (по
умолча
нию)
(= 4 в двоичном
коде) (по
умолчанию)
8:00
