20 | Ввод в эксплуатацию
Справочное руководство для монтажника и пользователя
146
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10

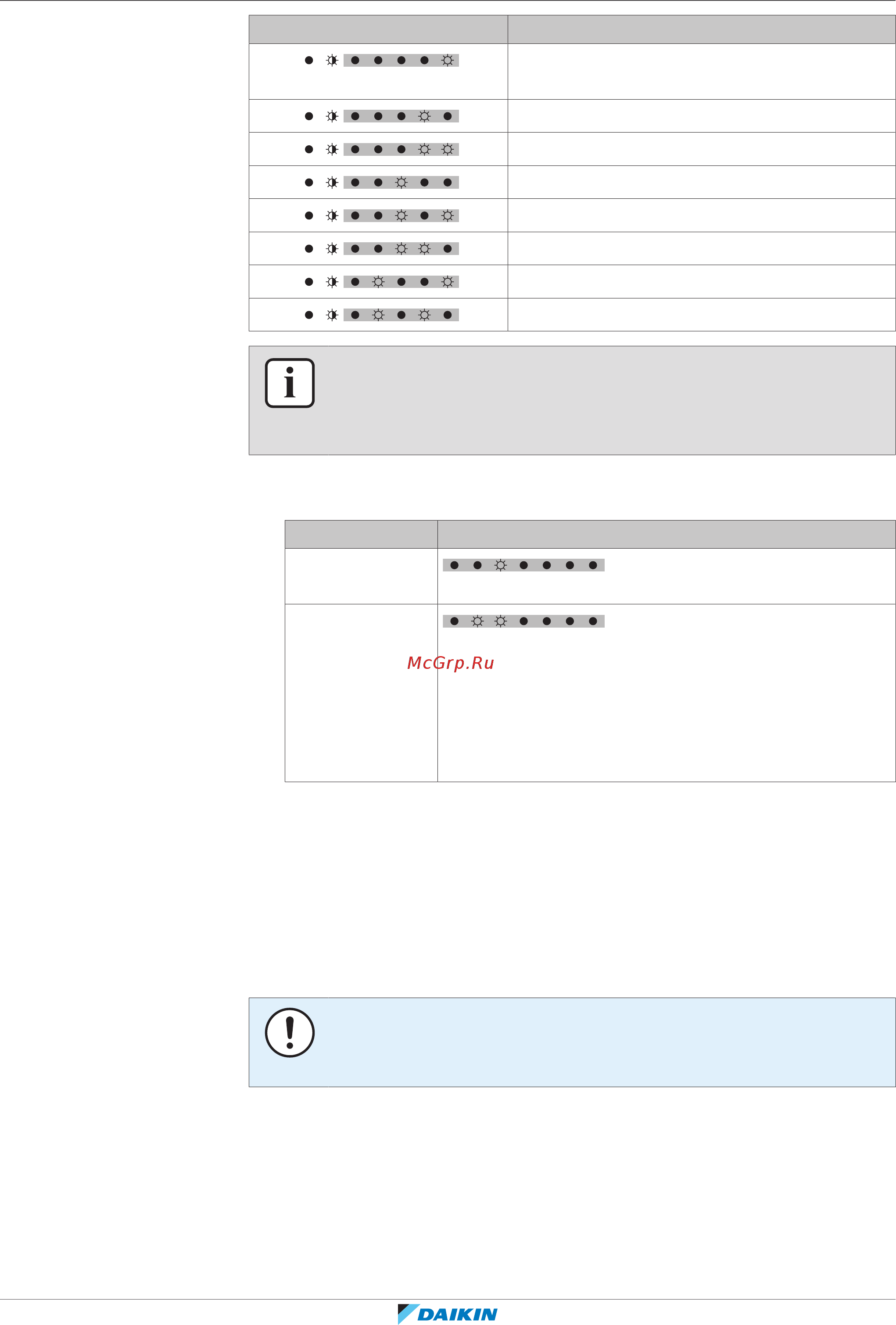

Действие Описание
Контроль перед запуском (выравнивание
давления)
Контроль при запуске в режиме охлаждения
Стабильное состояние в режиме охлаждения
Проверка связи
Проверка запорного клапана
Проверка длины трубопроводов
Откачка
Остановка блока
ИНФОРМАЦИЯ
Во время пробного запуска невозможно остановить блок с интерфейса
пользователя. Чтобы остановить работу, нажмите кнопку BS3. Блок остановится
примерно через 30 секунд.
4 Проверьте результаты пробного запуска по дисплею компрессора с
семью светодиодами.
Завершение Описание
Нормальное
завершение
Ненормальное
завершение
Указания по устранению неисправностей см. в
разделе «Устранение неполадок после
ненормального завершения пробного
запуска» [4147]. После полного завершения пробного
запуска нормальная работа будет возможна через 5
минут.
20.4.3 Порядок выполнения пробного запуска (7-сегментный дисплей)
(модель 8HP)
1 Проверьте, все ли местные настройки заданы (см. раздел «19.2Настройка
по месту установки» [4118]).
2 Включите электропитание компрессора, теплообменника и
подсоединенных внутренних блоков.
ПРИМЕЧАНИЕ
Для подачи электропитания на нагреватель картера и для защиты компрессора
обязательно включите питание за 6 часов перед запуском системы.
