Daikin ETVH16S18EA9W [107/316] Подключение наружного агрегата

9 | Подключение электрооборудования

Руководство по применению для установщика

107

EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W

Daikin Altherma 3 H HT F

4P644737-1 – 2021.02

a Нормальное электропитание

b Подача электропитания с предпочтительным

энергосбережением

1 Электропитание наружного агрегата

2 Электропитание и соединительный кабель внутреннего

агрегата

3 Питание резервного нагревателя

4 Подача электропитания с предпочтительным

энергосбережением (беспотенциальный контакт)

5 Обычный источник электропитания (для питания платы

внутреннего агрегата в случае прерывания

энергосберегающего источника электропитания)

9.2 Подключение наружного агрегата

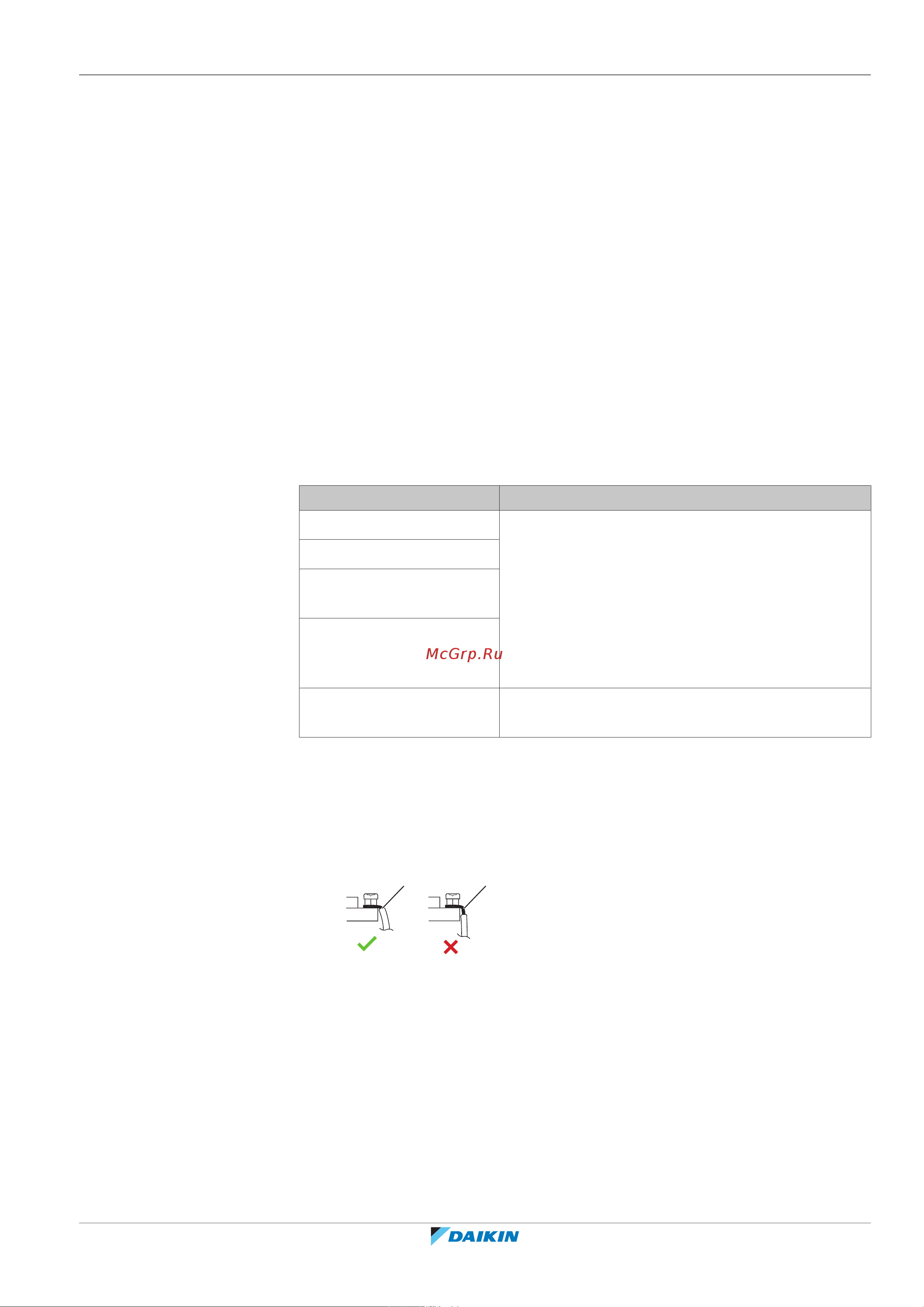

Позиция Описание

Кабель электропитания См. раздел «9.2.1Подключение электропроводки

к наружному блоку» [4107].

Соединительный кабель

Греющий кабель сливной

трубки

Разъем для функции

энергосбережения

(только для моделей V3)

Кабель термистора

воздуха

См. раздел «9.2.2Перемещение термистора

воздуха на наружный агрегат» [4114].

9.2.1 Подключение электропроводки к наружному блоку

1 Откройте крышку распределительной коробки. См. раздел «7.2.2 Чтобы

открыть наружный агрегат» [472].

2 Снимите изоляцию (20мм) с проводов.

a b

a Зачистите конец провода до этой точки

b Слишком длинный оголенный конец может привести к поражению

электрическим током или к утечке тока

3 Заведите кабели через заднюю панель агрегата и пропустите их через

установленные на заводе-изготовителе изоляционные трубки в

распределительную коробку.
