![Daikin ETVH16S18EA9W [177/316] Конфигурирование](/img/pdf.png)
Daikin ETVH16S18EA9W [177/316] Конфигурирование

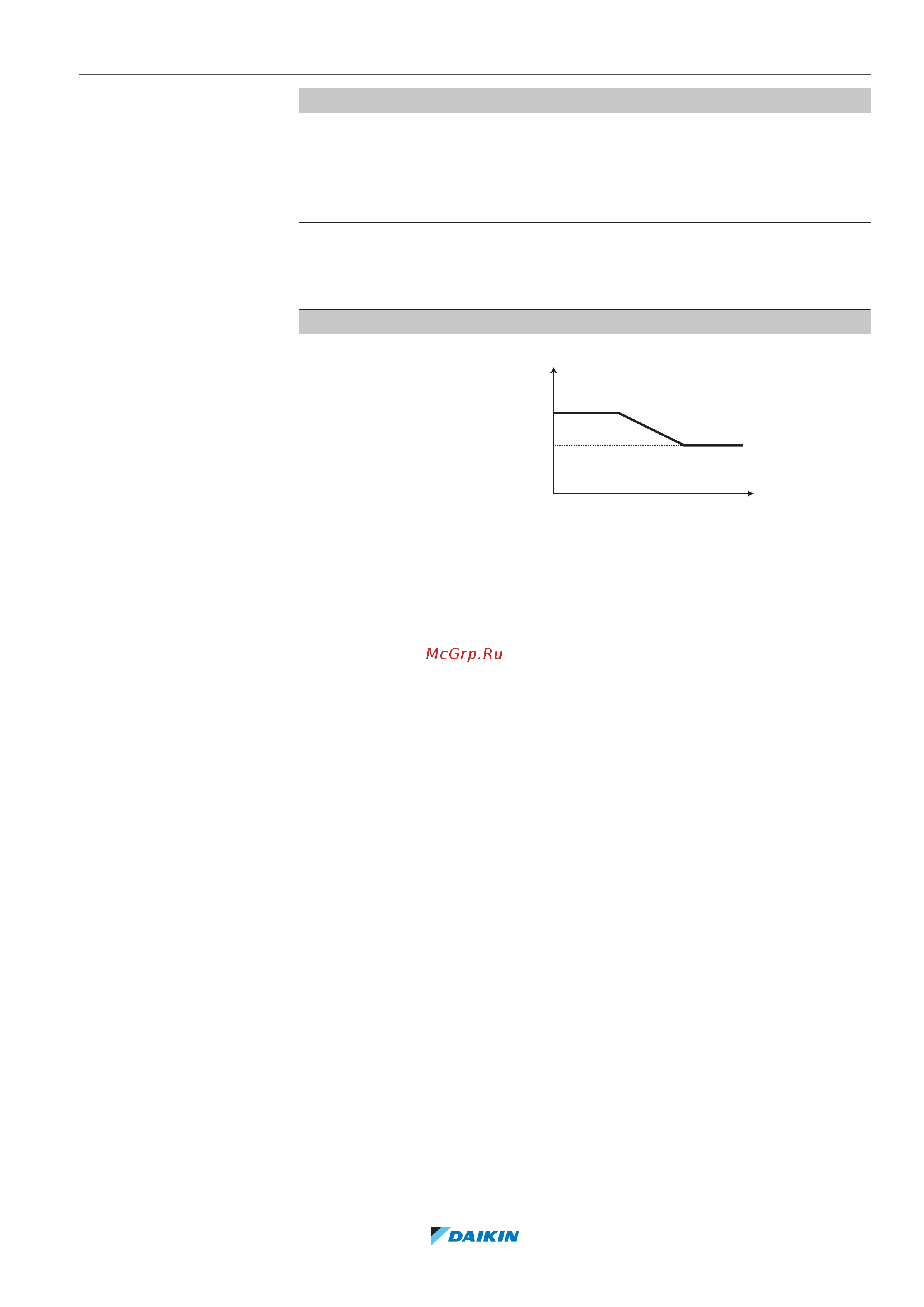

![Daikin ETVH16S18EA9W [177/316] Конфигурирование](/views2/1797414/page177/bgb1.png)
10 | Конфигурирование
Руководство по применению для установщика
177
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
# Код Описание
[3.4] Отсутствует Режим уставки:
▪ Фиксированное
▪ Нагрев ПЗ, фиксированное охлаждение
▪ Погодозависимый
Кривая зависимого от погоды нагрева
Задайте зависимый от погоды нагрев для дополнительной зоны (если [3.4]=1
или 2):
# Код Описание
[3.5] [0-00]
[0-01]
[0-02]
[0-03]
Настройка зависимого от погоды нагрева:
[0-00]
[0-01]
T
a
T
t
[0-03] [0-02]
▪ T
t
: Заданная температура воды на выходе
(дополнительная зона)
▪ T
a
: Температура снаружи
▪ [0-03]: Низкая температура наружного
воздуха. –40°C~+5°C
▪ [0-02]: Высокая температура наружного
воздуха. 10°C~25°C
▪ [0-01]: Нужная температура воды на выходе,
при наружной температуре равной или
падающей ниже низкой температуры
окружающего воздуха. [9‑05]°C~[9‑06]°C
Внимание: Данное значение должно быть
выше [0‑00], при низких температурах
снаружи требуется более теплая вода.
▪ [0-00]: Нужная температура воды на выходе,
при наружной температуре равной или
поднимающейся выше высокой температуры
окружающего воздуха. [9‑05]~min(45,
[9‑06])°C
Внимание: Данное значение должно быть
ниже [0‑01], при высоких температурах
снаружи требуется менее теплая вода.
Кривая зависимого от погоды охлаждения
Задайте зависимое от погоды охлаждение для дополнительной зоны (если
[3.4]=2):
