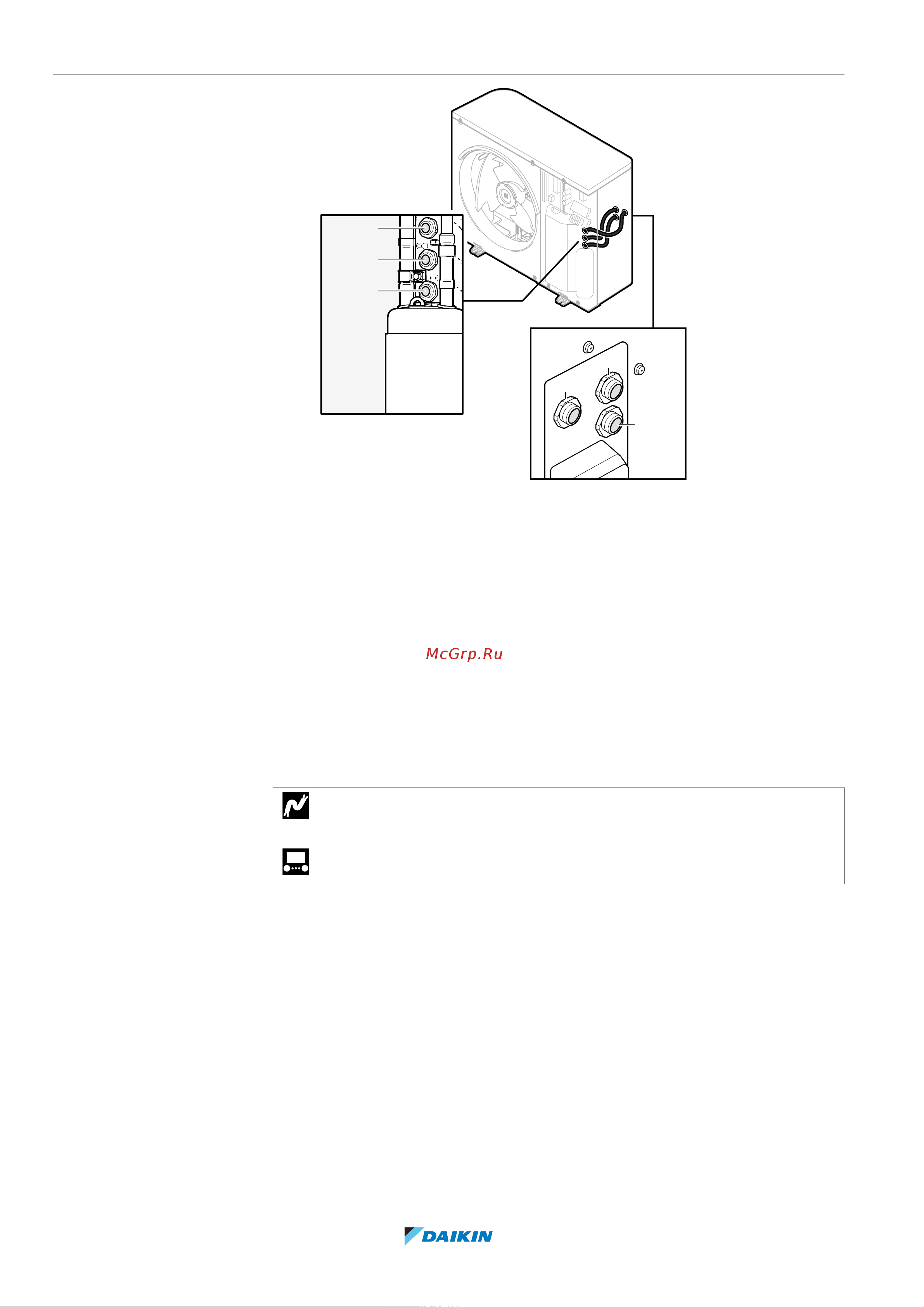

9 | Подключение электрооборудования
Руководство по применению для установщика
108
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
d
c2
b2
c1
b1
a1
a2
a1+a2 Кабель электропитания (приобретается на месте)
b1+b2 Соединительный кабель (приобретается на месте)
c1+c2 (опция) Греющий кабель сливной трубки (приобретается на месте)
d Изоляционные трубки (установлены на заводе-изготовителе)
4 Подключите провода к соответствующим клеммам в распределительной
коробке и закрепите кабели кабельными стяжками. См.:
▪ «Для моделей V3» [4108]
▪ «Для моделей W1» [4111]
Для моделей V3
1 Кабель электропитания:
▪ Проложите кабель внутри рамы.
▪ Подключите провода к клеммной колодке.
▪ Закрепите кабель кабельной стяжкой.
Провод: 1N+GND
Максимальный рабочий ток: см. паспортную табличку на агрегате.
—
