9 | Подключение электрооборудования
Руководство по применению для установщика
120
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
A
109
S1S
NL
56
1N~, 50 Hz,
230 V AC, 6.3 A
1 2 3
a b c
B
A
B
5 6
1 2 3
X2M
X1A
X11YA
X11YB
X11Y
X5M
9 10
X1M
a b c

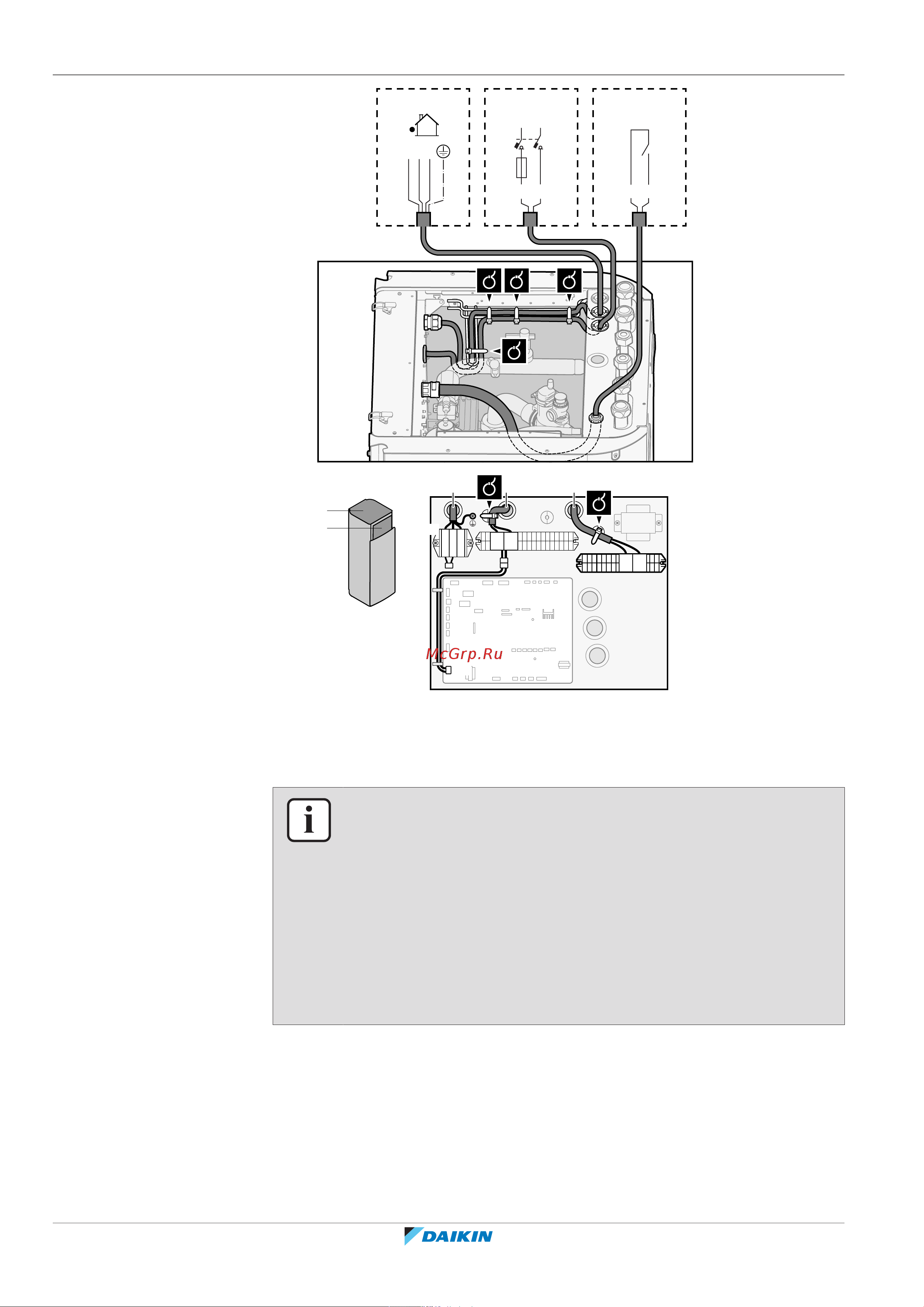

a Соединительный кабель (=основное электропитание)
b Источник электропитания по обычному тарифу
c Контакт подачи электропитания с предпочтительным энергосбережением
3 Зафиксируйте кабели с помощью стяжек на креплениях кабельных стяжек.
ИНФОРМАЦИЯ
В случае подачи электропитания с предпочтительным энергосбережением
подсоедините X11Y к X11YB. Потребность в отдельной обычной подаче
электропитания для внутреннего агрегата (b) X2M/5+6 зависит от типа подачи
электропитания с предпочтительным энергосбережением.
Требуется отдельное подсоединение к внутреннему агрегату:
▪ если подача электропитания с предпочтительным энергосбережением
прерывается в активном режиме ИЛИ
▪ если не допускается потребление энергии внутренним агрегатом при подаче
электропитания с предпочтительным энергосбережением в активном
режиме.
