Daikin ETVH16S18EA9W [254/316] Техническое и иное обслуживание
![Daikin ETVH16S18EA9W [254/316] Техническое и иное обслуживание](/views2/1797414/page254/bgfe.png)
13 | Техническое и иное обслуживание
Руководство по применению для установщика
254
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
13.3.4 Ежегодное техобслуживание внутреннего агрегата: инструкции
Давление воды
Давление воды поддерживается на уровне, превышающем 1 бар. Если оно
ниже, добавьте воду.

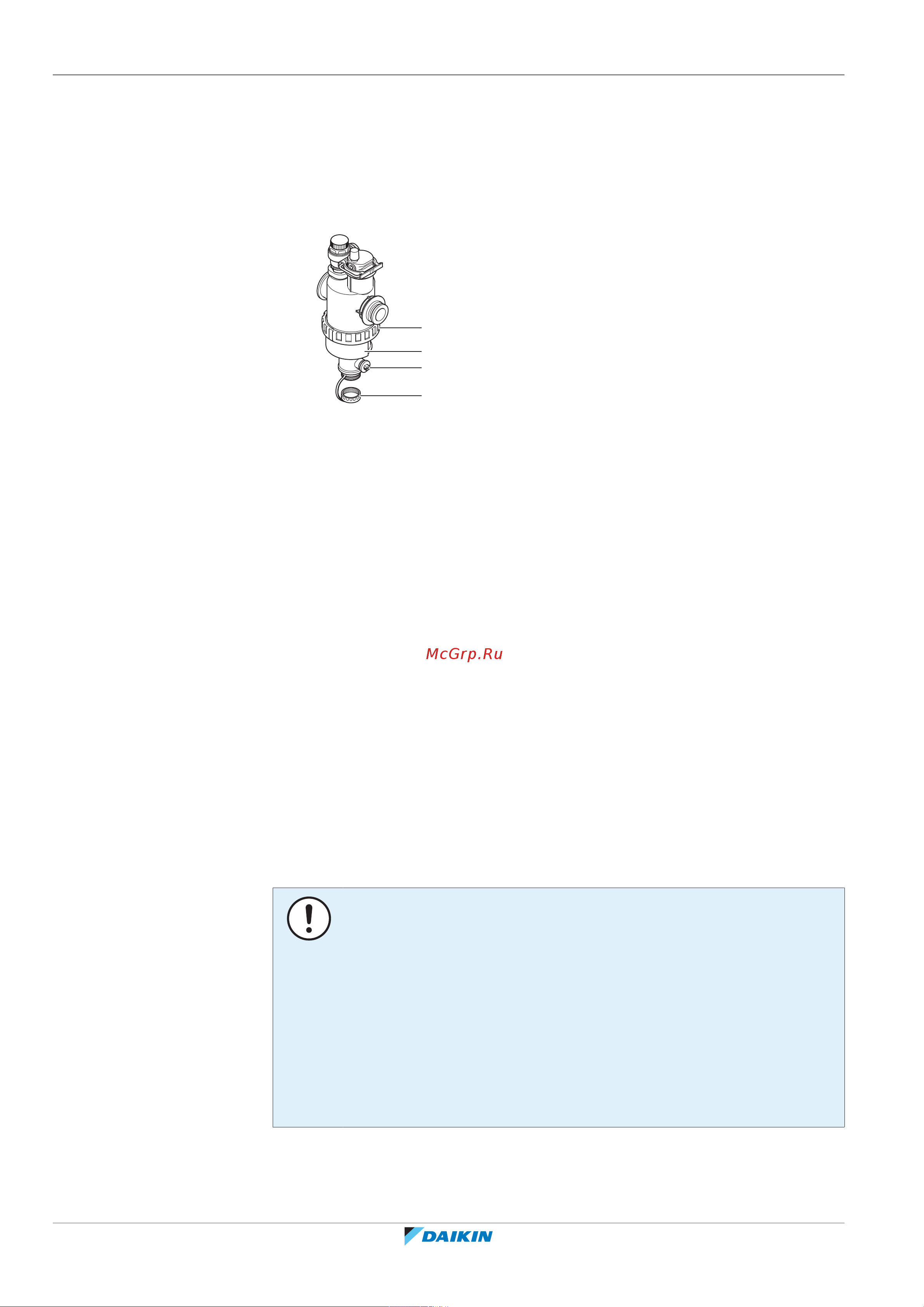

Магнитный фильтр/пылеотделитель
b
a
c
d
a Резьбовое соединение
b Магнитный стакан
c Дренажный клапан
d Сливная крышка
Ежегодное техническое обслуживание магнитного фильтра/отделителя
загрязнений включает:
▪ Проверка затяжки резьбового соединения между двумя частями
магнитного фильтра/отделителя загрязнений (a).
▪ Опорожнение отделителя загрязнений в следующем порядке:
1 Снимите магнитный стакан (b).
2 Отвинтите сливную крышку (d).
3 Подсоедините сливной шланг снизу фильтра для воды так, чтобы воду и
загрязнения можно было собрать в подходящей емкости (бутылка,
раковина...).
4 Откройте сливной клапан на пару секунд (c).
Результат: Вытекает вода с загрязнениями.
5 Закройте сливной клапан.
6 Завинтите сливную крышку на место.
7 Закрепите магнитный стакан.
8 Проверьте давление в контуре воды. При необходимости добавьте воды.
ОБРАТИТЕ ВНИМАНИЕ
▪ При проверке магнитного фильтра/отделителя загрязнений на
герметичность надежно удерживайте его. чтобы усилия НЕ воздействовали
на трубопровод воды.
▪ НЕ изолируйте магнитный фильтр/отделитель загрязнений путем закрытия
запорных клапанов. Для надлежащего опорожнения отделителя загрязнений
требуется достаточное давление.
▪ Чтобы загрязнения не оставались в отделителе загрязнений ВСЕГДА
снимайте магнитный стакан.
▪ ВСЕГДА сначала отвинчивайте сливную крышку и подсоединяйте сливной
шланг снизу фильтра для воды, а затем открывайте сливной клапан.
