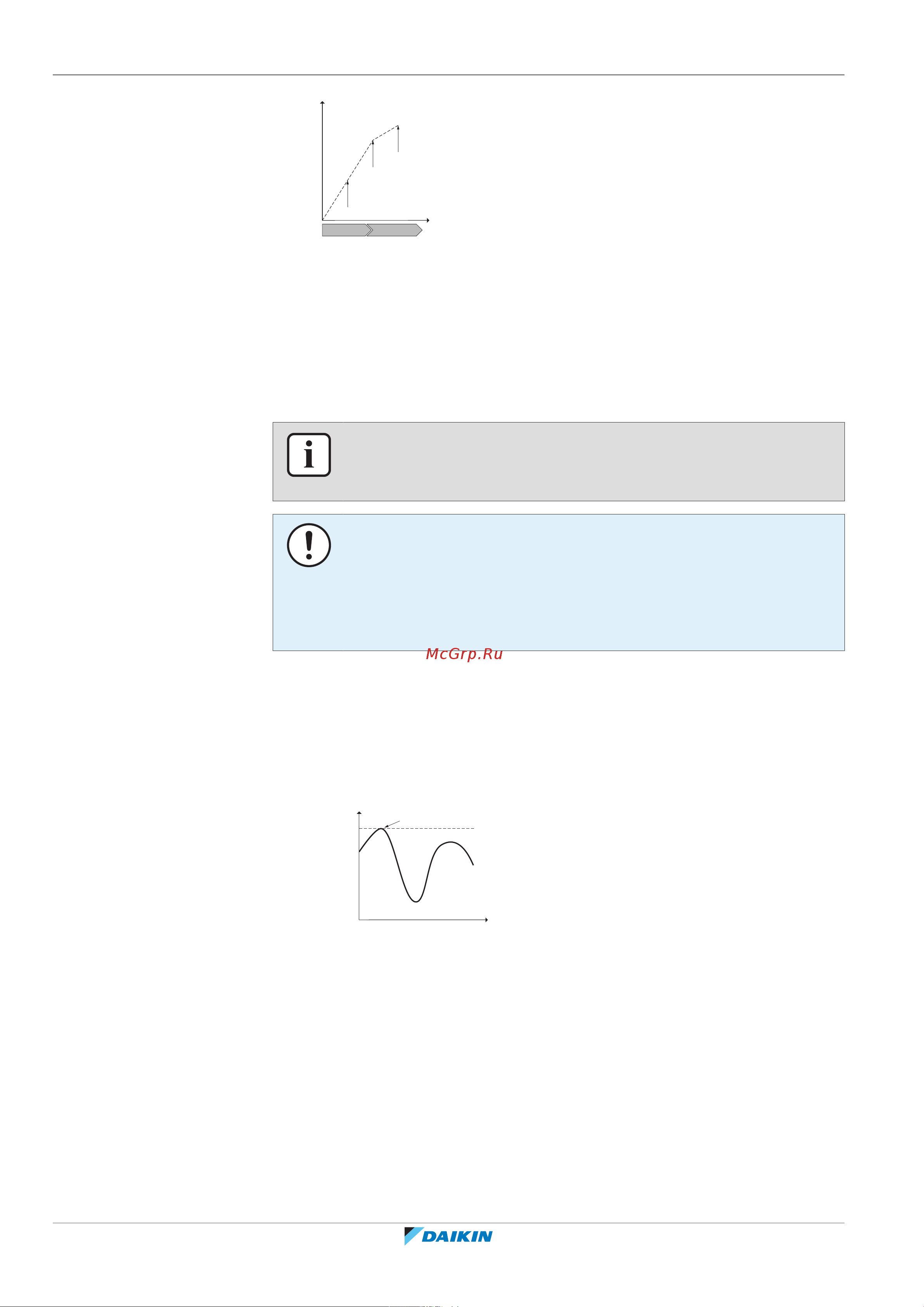

6 | Руководство по применению
Руководство по применению для установщика
64
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
P
h
C
e
a
b
c
A B
P
h
Величина нагрева
C
e
Потребленная энергия
A Наружный агрегат
B Резервный нагреватель
a Ограничение работы наружного агрегата
b Работа наружного агрегата без ограничений
c Резервный нагреватель шаг1 ВКЛ
6.6.4 Ограничение мощности согласно BBR16
ИНФОРМАЦИЯ
Настройки Ограничение: BBR16 отображаются только в том случае, если выбран
шведский язык интерфейса пользователя.
ОБРАТИТЕ ВНИМАНИЕ
2 недели на изменение. Активировав режим BBR16, у вас есть только 2 недели
на изменение его настроек (Активация BBR16 и Предел мощности BBR16).
Через 2 недели блок «заморозит» эти настройки.
Внимание: В этом его отличие от постоянного ограничения мощности,
настройки которого всегда можно изменить.
Ограничение мощности согласно BBR16 следует использовать в том случае,
если необходимо выполнять требования регламента BBR16 (шведский
регламент энергопотребления).
Ограничение мощности согласно BBR16 можно использовать в сочетании с
другими опциями управления потреблением энергии. В этом случае блок
будет осуществлять самое жесткое управление энергопотреблением.
P
i
t
BBR16
a
b
P
i
Потребляемая мощность
t Время
BBR16 Уровень ограничения согласно BBR16
a Ограничение потребления энергии активно
b Фактическая потребляемая мощность
Настройка и конфигурация
▪ Дополнительного оборудования не требуется.
▪ С интерфейса пользователя задайте настройки управления
энергопотреблением в [9.9] (см. раздел «Управление потреблением
энергии» [4219]):
- Включите BBR16
- Установите нужный уровень ограничения потребления энергии
