9 | Подключение электрооборудования
Руководство по применению для установщика
125
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02

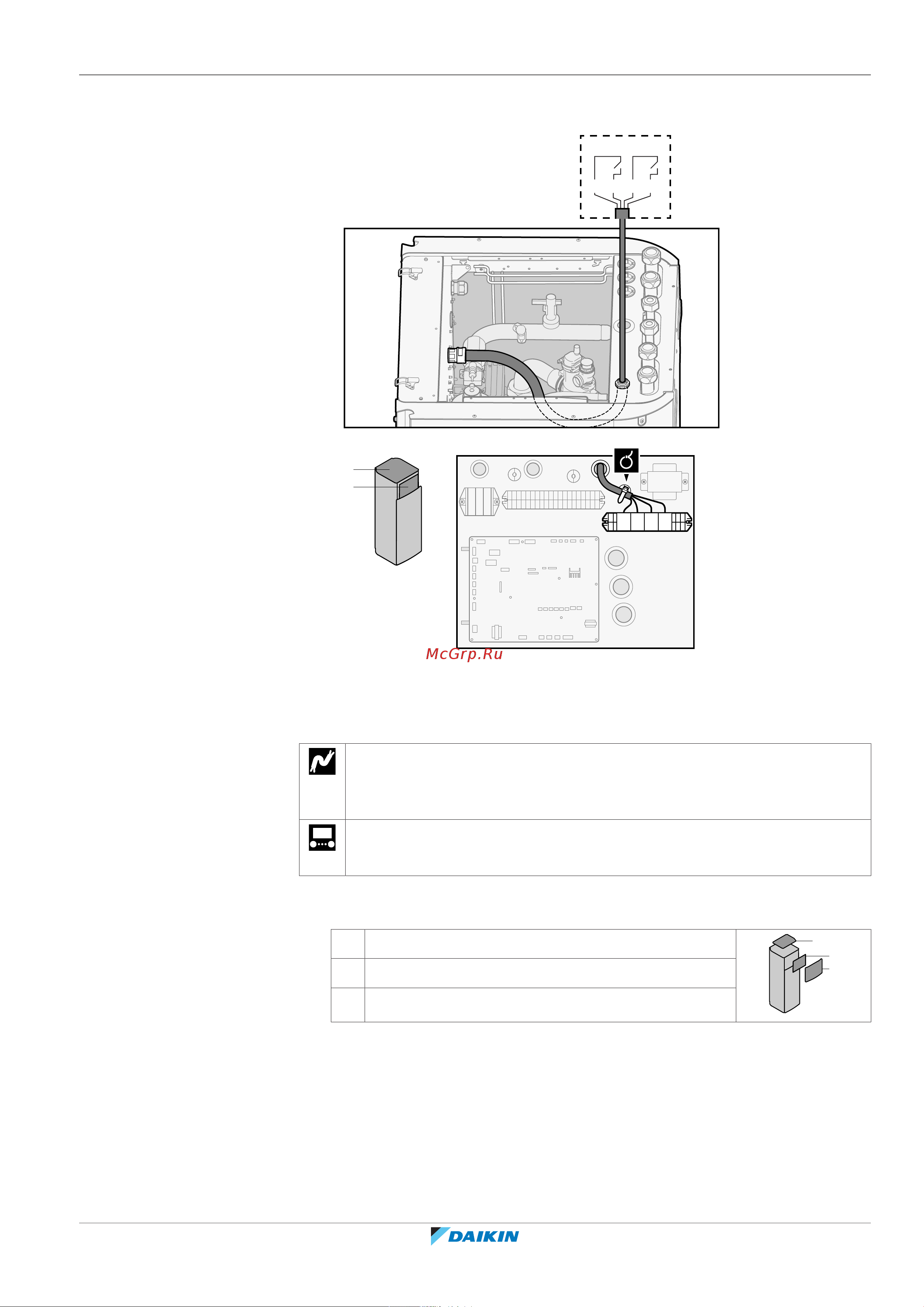

2 Подключите кабель счетчиков электроэнергии к соответствующим
клеммам согласно рисунку ниже.
A
6543
S3S S2S
B
A
B
X5M
3 4 5 6
3 Прикрепите кабель с помощью стяжек к креплениям стяжек кабелей.
9.3.5 Подключение насоса горячей воды бытового потребления
Провод: (2+GND)×0,75мм²
Питание насоса ГВБП. Максимальная нагрузка: 2A (пусковой ток),
230Впеременного тока, 1A (длительный ток)
[9.2.2] Насос рециркуляции ГВС
[9.2.3] Расписание насоса ГВБП
1 Снимите следующие элементы (см. раздел «7.2.5 Чтобы открыть
внутренний агрегат» [473]):
1 Верхняя панель
1
2
3
2 Панель интерфейса пользователя
3 Крышка верхней распределительной коробки
2 Подсоедините кабель насоса горячей вода бытового потребления к
соответствующим контактам, как показано на приведенном рисунке.
