9 | Подключение электрооборудования
Руководство по применению для установщика
131
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
A
14
Q4L
13
B
A
B
X5M
13 14

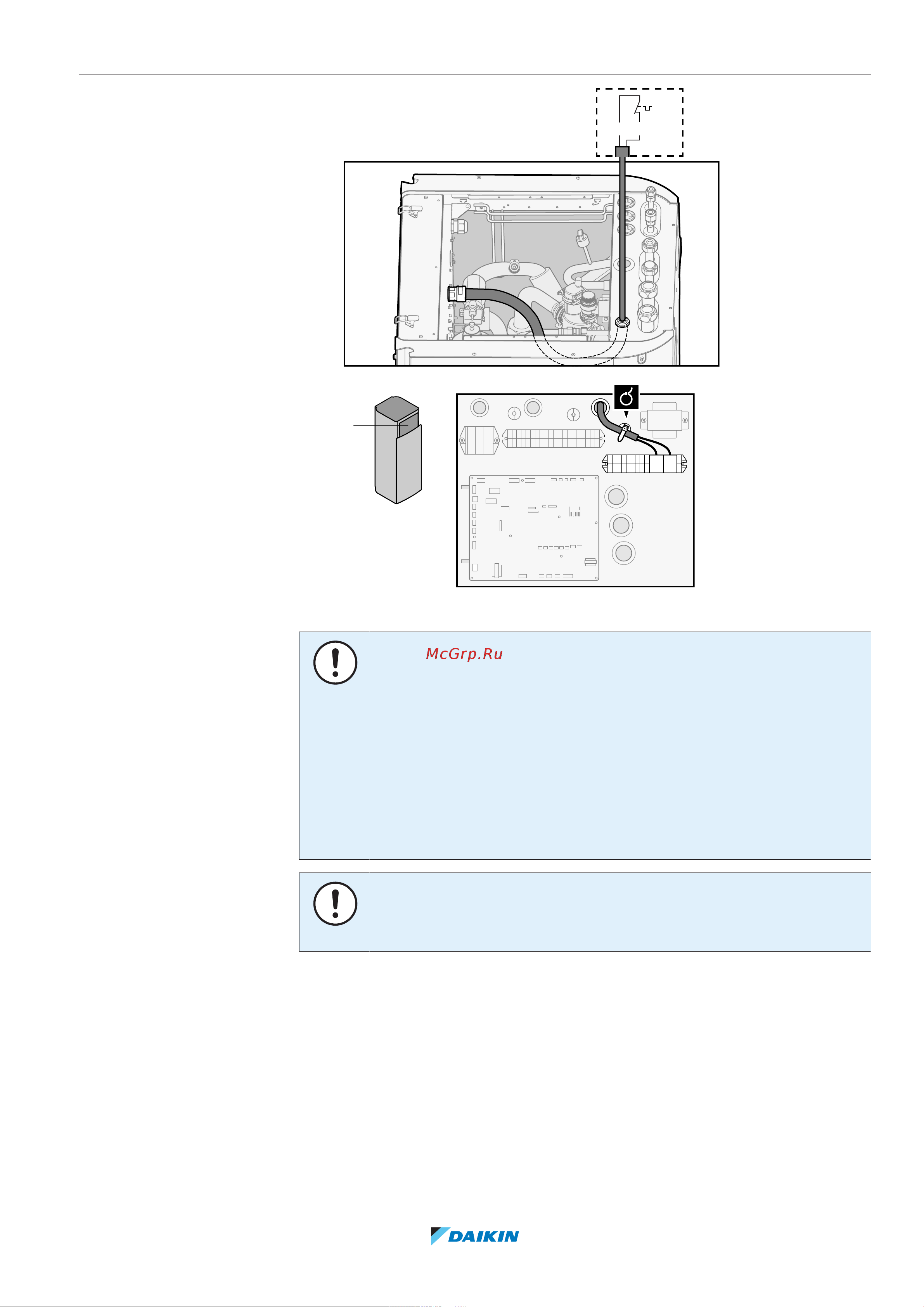

3 Прикрепите кабель с помощью стяжек к креплениям стяжек кабелей.
ОБРАТИТЕ ВНИМАНИЕ
Убедитесь в том, что предохранительный термостат выбран и установлен
согласно действующему законодательству.
В любом случае, чтобы предотвратить ненужные срабатывания
предохранительного термостата, необходимо убедиться в следующем:
▪ предохранительный термостат имеет ручной сброс;
▪ предохранительный термостат рассчитан на максимальную скорость
изменения температуры 2°C/мин.
▪ расстояние между предохранительным термостатом и 3‑ходовым клапаном
составляет не менее 2м.
ОБРАТИТЕ ВНИМАНИЕ
Ошибка. Если удалить перемычку (разомкнутая цепь), но НЕ подключить
предохранительный термостат, возникнет ошибка прекращения работы 8H-03.
9.3.11 Подключение к системе Smart Grid
В этом разделе описаны 2 возможных способа подключения внутреннего
агрегата к системе Smart Grid:
▪ В случае контактов Smart Grid низкого напряжения
▪ В случае контактов Smart Grid высокого напряжения. В этом случае требуется
монтаж комплекта реле Smart Grid (EKRELSG).
2 входящих контакта Smart Grid могут активировать следующие режимы Smart
Grid:
