10 | Конфигурирование
Руководство по применению для установщика
154
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
наклон этой кривой зависит от местных условий, например климата и
утепления дома, то установщик или пользователь может выполнить ее
настройку.
Типы кривых метеозависимости
Есть 2 типа кривых метеозависимости:
▪ Кривая по 2 точкам
▪ Кривая с наклоном и смещением
Тип кривой, используемой при задании настроек, зависит от ваших личных
предпочтений. См. раздел «10.4.4 Использование кривых зависимости от
погоды» [4156].
Доступность
Кривая метеозависимости может быть использована для:
▪ Основная зона – нагрев
▪ Основная зона – охлаждение
▪ Дополнительная зона – нагрев
▪ Дополнительная зона – охлаждение
▪ Резервуар (доступно только для установщиков)
ИНФОРМАЦИЯ
Для работы в погодозависимом режиме задайте правильную уставку для
основной зоны, дополнительной зоны или резервуара. См. раздел
«10.4.4Использование кривых зависимости от погоды» [4156].

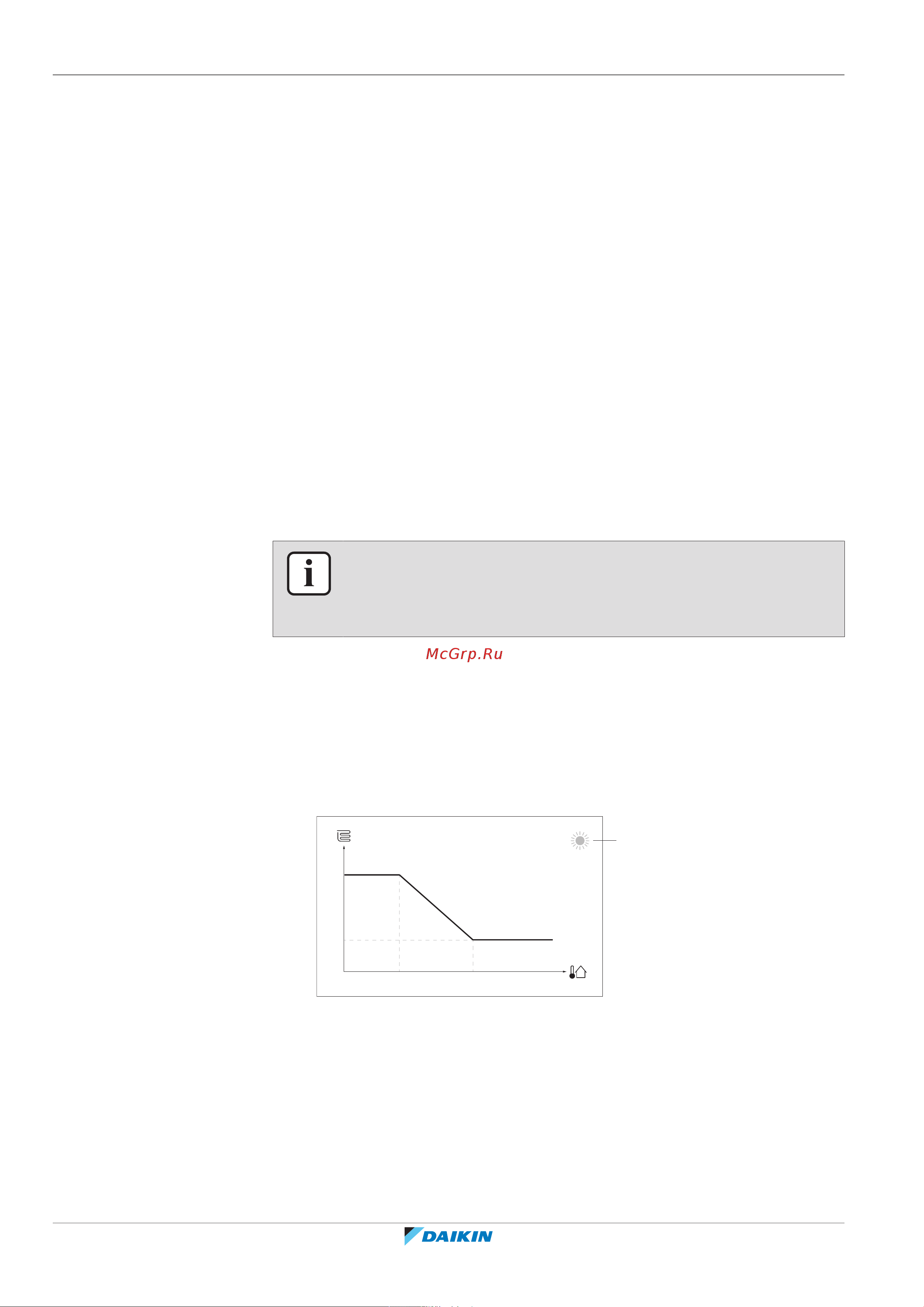

10.4.2 Кривая по 2 точкам
Задайте кривую метеозависимости по двум следующим уставкам:
▪ Уставка (X1, Y2)
▪ Уставка (X2, Y1)
Пример
Y1
Y2
X1 X2
a
