Daikin ETVH16S18EA9W [60/316] Типы счетчиков
![Daikin ETVH16S18EA9W [60/316] Типы счетчиков](/views2/1797414/page60/bg3c.png)
6 | Руководство по применению
Руководство по применению для установщика
60
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
▪ Счетчик 2: измеряет остальное (т. е. внутренний агрегат и резервный
нагреватель).
Настройка
▪ Подключите счетчик1 к X5M/5 и X5M/6.
▪ Подключите счетчик2 к X5M/3 и X5M/4.
См. раздел «9.3.4Подключение электрических счетчиков» [4124].
Типы счетчиков
▪ Счетчик1: одно- или трехфазный счетчик в зависимости от электропитания
наружного агрегата.
▪ Счетчик2:
- При однофазной конфигурации резервного нагревателя используется
однофазный счетчик.
- В других случаях используется трехфазный счетчик.

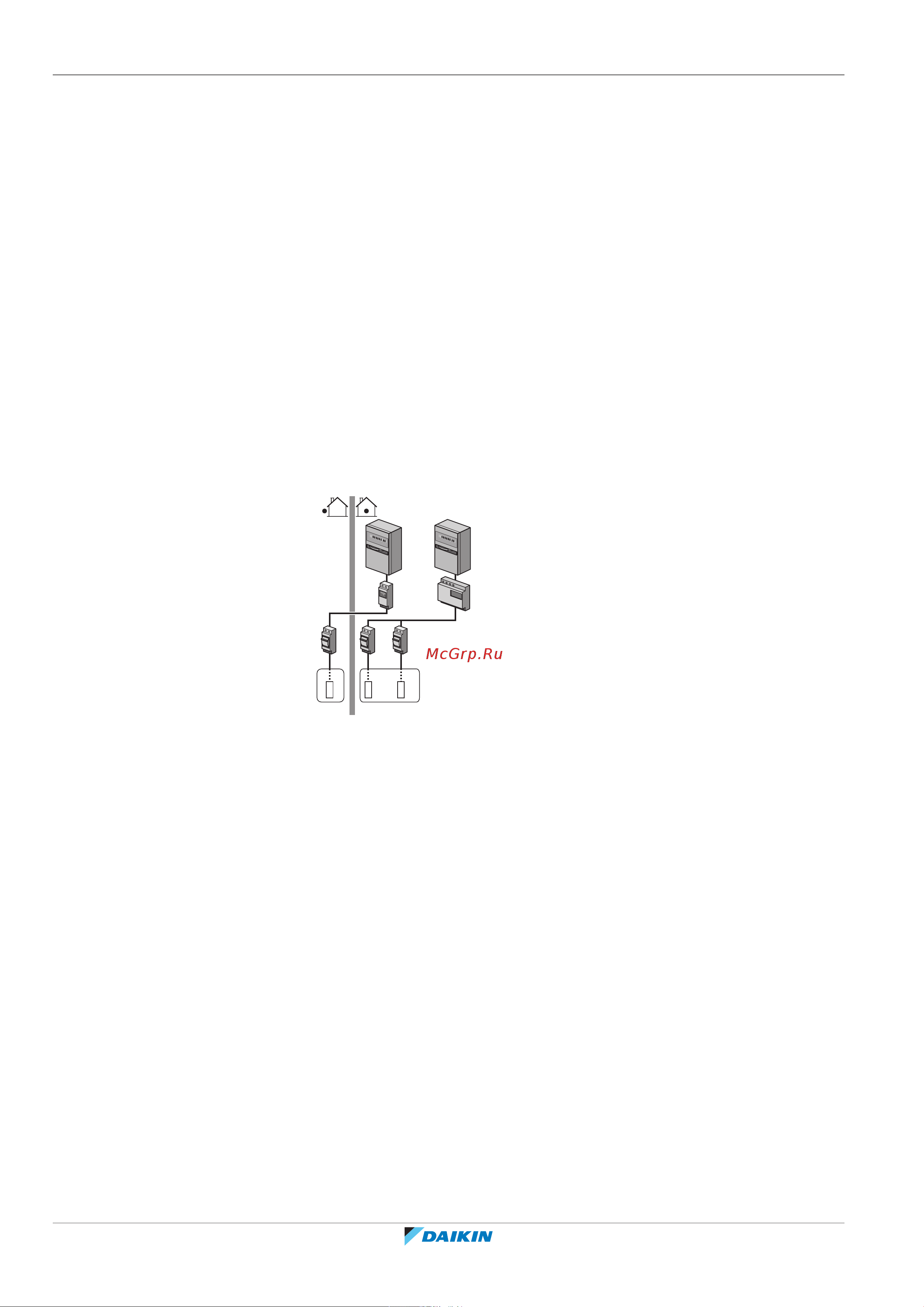

Пример
Однофазный наружный агрегат с трехфазным резервным нагревателем:
e fe
ihg
A B
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
A Наружный агрегат
B Внутренний агрегат
C Резервуар ГВБП
a Электрический шкаф (L
1
/N): энергосберегающий источник электропитания
b Электрический шкаф (L
1
/L
2
/L
3
/N): обычный источник электропитания
c Счетчик (L
1
/N)
d Счетчик (L
1
/L
2
/L
3
/N)
e Предохранитель (L
1
/N)
f Предохранитель (L
1
/L
2
/L
3
/N)
g Наружный агрегат (L
1
/N)
h Внутренний агрегат (L
1
/N)
i Резервный нагреватель (L
1
/L
2
/L
3
/N)
6.6 Настройка контроля потребления энергии
Можно использовать следующие опции управления потреблением энергии.
Соответствующие настройки подробнее рассмотрены в разделе «Управление
потреблением энергии» [4219].
