Daikin ETVH16S18EA9W [82/316] Монтаж агрегата
![Daikin ETVH16S18EA9W [82/316] Монтаж агрегата](/views2/1797414/page82/bg52.png)
7 | Монтаж агрегата
Руководство по применению для установщика
82
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
5
4
6

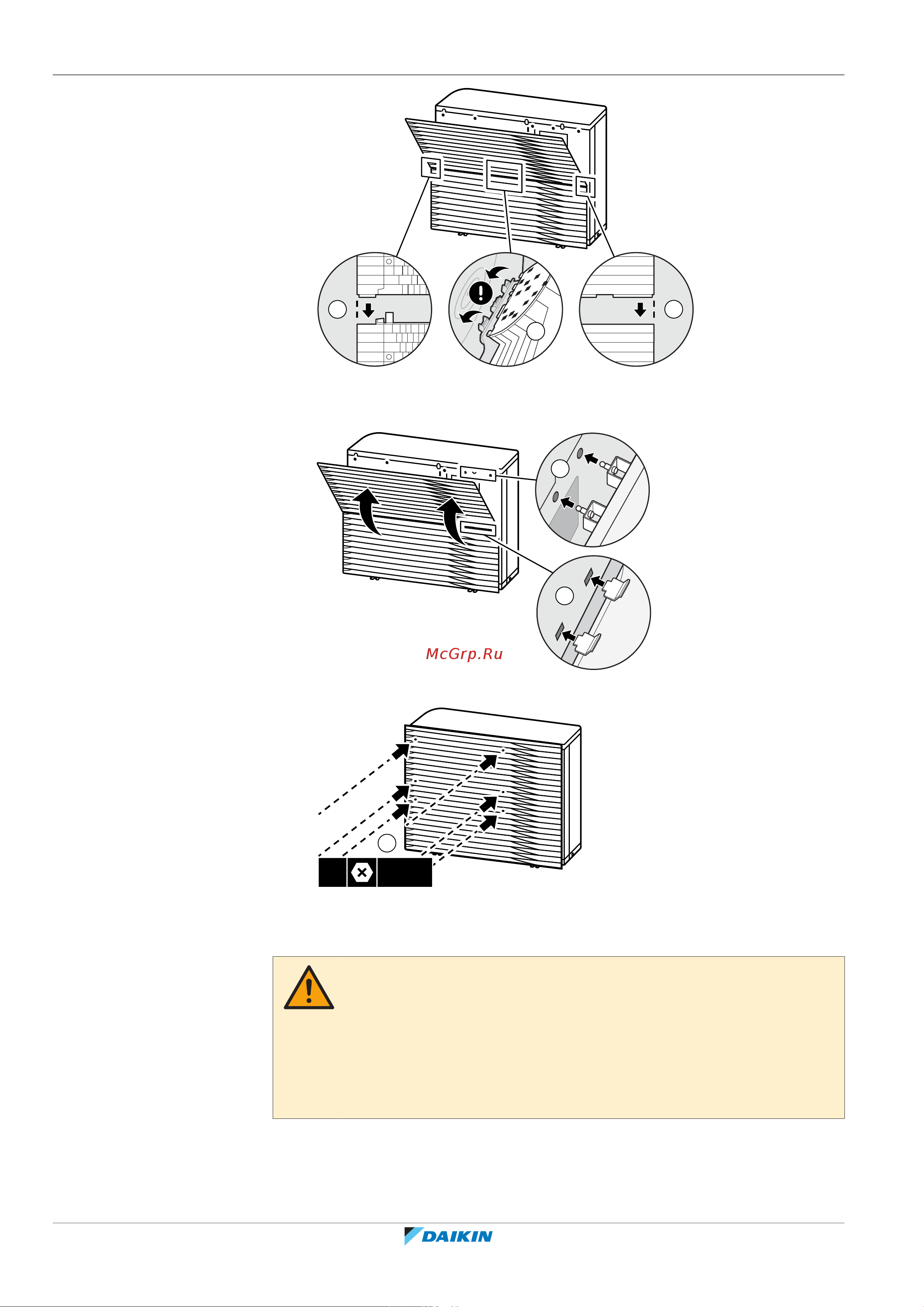

7 Вставьте крюки.
8 Вставьте штифты с полукруглыми головками.
8
7
9 Вкрутите 6 оставшихся винтов.
9
6× 5 N•m
7.3.7 Снятие воздуховыпускной решетки и ее закрепление в защитном положении
ВНИМАНИЕ!
Вращающийся вентилятор. Перед ВКЛЮЧЕНИЕМ или обслуживанием
наружного агрегата проверьте, чтобы вращающийся вентилятор в целях защиты
был закрыт воздуховыпускной решеткой. См.:
▪ «7.3.6Установка воздуховыпускной решетки» [480]
▪ «7.3.7 Снятие воздуховыпускной решетки и ее закрепление в защитном
положении» [482]
1 Снимите верхнюю часть воздуховыпускной решетки.
