8 | Монтаж трубопроводов
Руководство по применению для установщика
90
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
▪ Резервуар горячей воды бытового потребления: обслуживание после
монтажа. Сразу же после установки резервуар горячей воды бытового
потребления необходимо промыть чистой водой. Эту процедуру нужно
повторять не менее одного раза в день первые 5 дней после установки.
▪ Резервуар горячей воды бытового потребления: периоды простоя. В
случае отсутствия потребления горячей воды в течение долгого времени
оборудование перед использованием НЕОБХОДИМО промыть чистой водой.
▪ Резервуар горячей воды бытового потребления: дезинфекция. Функция
дезинфекции резервуара горячей воды бытового потребления описана в
разделе «10.5.6Резервуар» [4191].
▪ Термостатные смесительные клапаны. В соответствии с действующими
нормативами может потребоваться установка термостатных смесительных
клапанов.
▪ Гигиенические мероприятия. Установка должна проводиться в
соответствии с действующими нормативами и может потребовать
дополнительных гигиенических мероприятий.

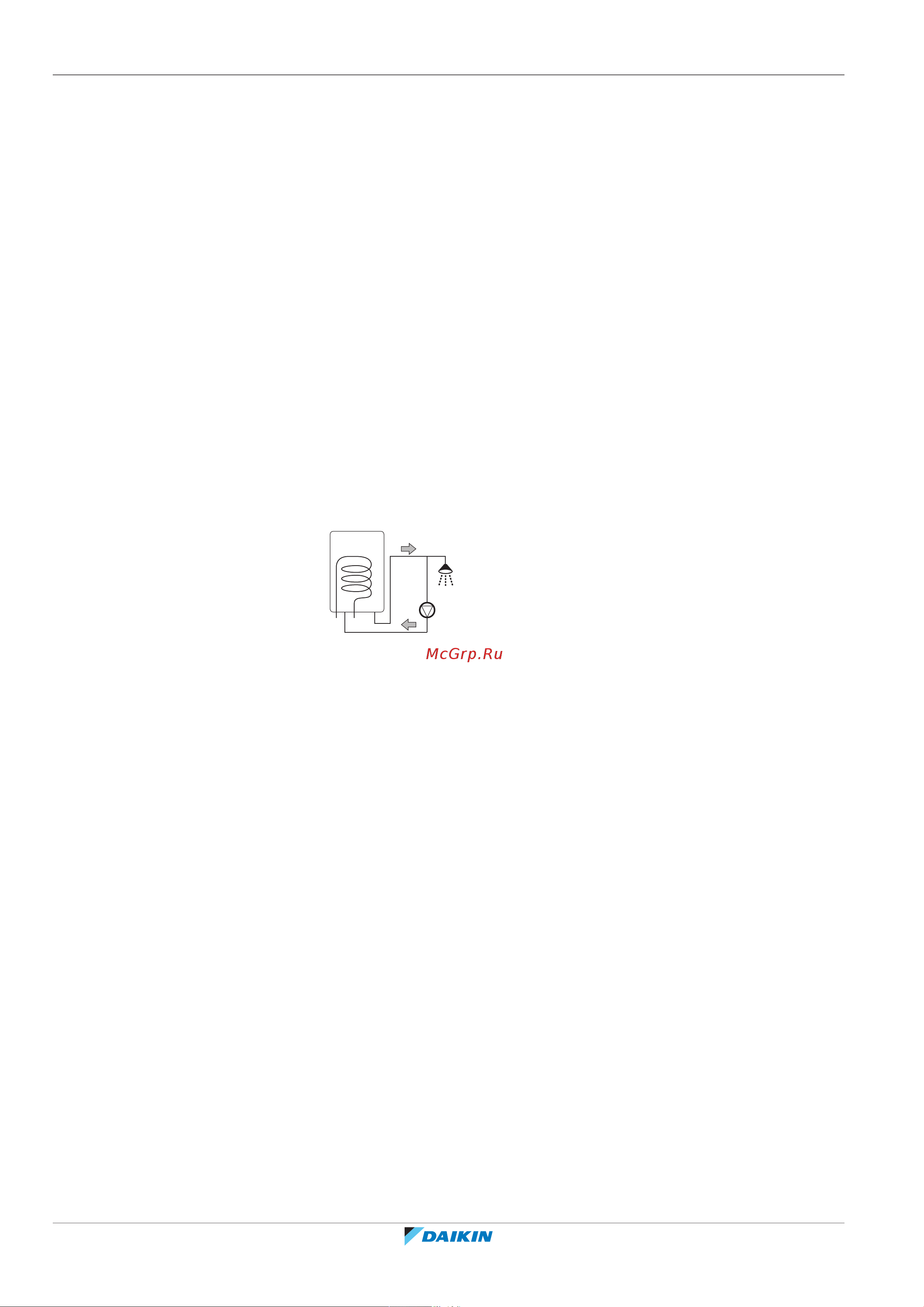

▪ Рециркуляционный насос. В соответствии с действующими нормативами
может потребоваться соединить рециркуляционный насос между точкой
подачи горячей воды и рециркуляционным соединением резервуара
горячей воды бытового потребления.
c
d
a b
a Рециркуляционное соединение
b Соединение горячей воды
c Душ
d Рециркуляционный насос
8.1.2 Формула расчета предварительного давления в расширительном баке
Предварительное давление (Pg) в баке зависит от перепада высоты установки
(H):
Pg=0,3+(H/10) (бар)
8.1.3 Проверка объема и расхода воды
Внутренний агрегат оснащен расширительным баком емкостью 10 литров,
давление в котором на заводе-изготовителе предварительно повышается до
значения 1бар.
Чтобы убедиться, что агрегат работает нормально:
▪ НЕОБХОДИМО проверить минимальный и максимальный объем воды.
▪ Может потребоваться регулировка предварительного давления в
расширительном баке.
Минимальный объем воды
Проследите за тем, чтобы общий объем воды в установке составлял не менее
20л БЕЗ учета воды в наружном агрегате.
