16 | Технические данные
Руководство по применению для установщика
285
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02

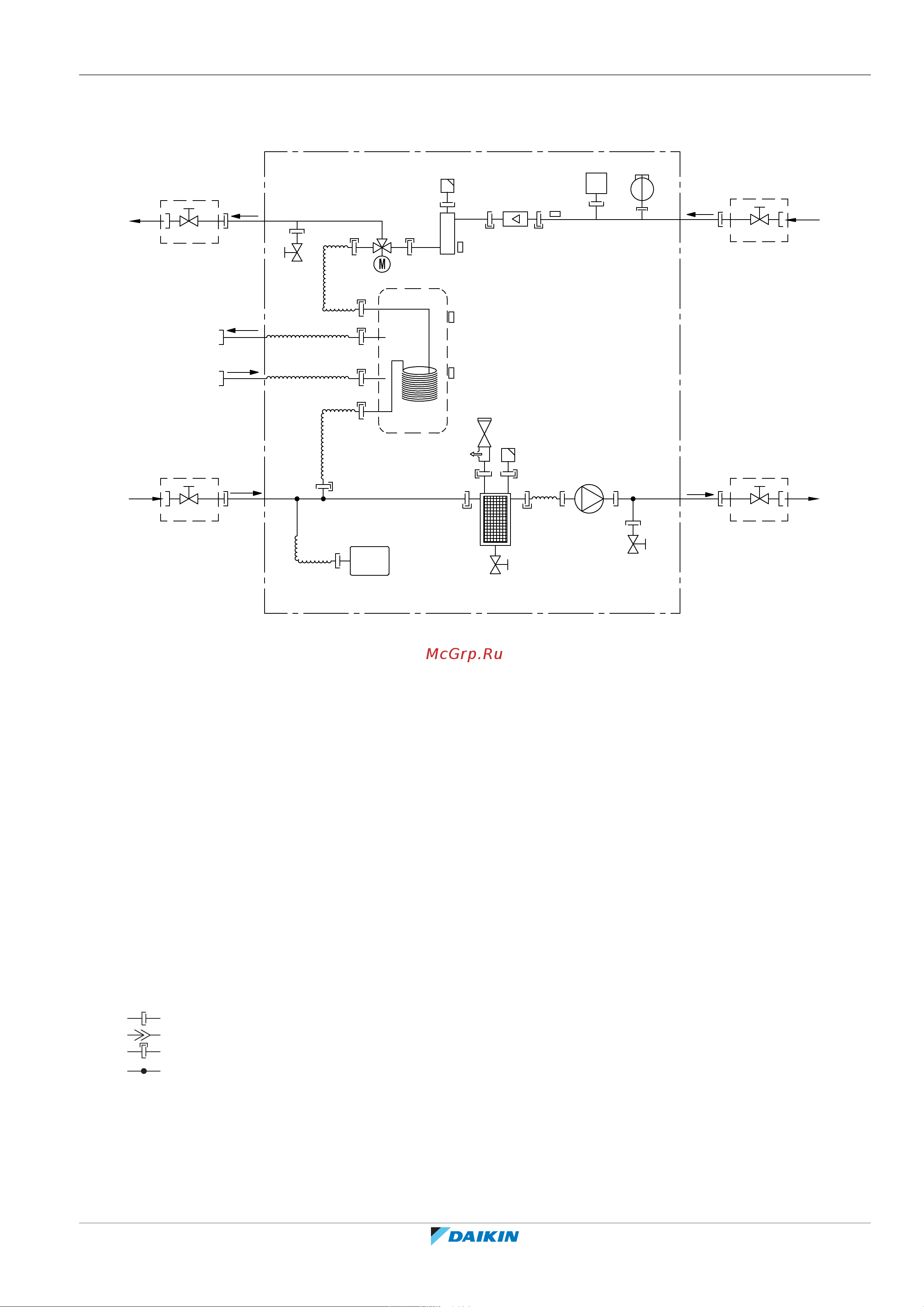

16.3 Схема трубопроводов: Внутренний блок
3D120611B
B1PW
M3S
R8T
R2T
R1T
R5T
A
B
B
d
a2
a1
b2
b1
g
h
k
k
i
j
e
j
k
f
f
l
l
l
l
S1L
c2
c1
B1L
B
f
B
f
A Внутренний агрегат
B Устанавливается по месту
a1 ВХОДНОЙ патрубок – вода для нагрева/охлаждения помещения (резьбовое соединение, 1")
a2 ВЫХОДНОЙ патрубок – вода для нагрева/охлаждения помещения (резьбовое соединение, 1")
b1 ГВБП – ВХОДНОЙ патрубок холодной воды (резьбовое соединение, 3/4")
b2 ГВБП – ВЫХОДНОЙ патрубок горячей воды (резьбовое соединение, 3/4")
c1 ВХОДНОЙ патрубок воды от наружного агрегата (резьбовое соединение, 1")
c2 ВЫХОДНОЙ патрубок воды к наружному агрегату (резьбовое соединение, 1")
d Насос
e Резервный нагреватель
f Запорный вентиль, внешняя-внутренняя резьба 1"
g Расширительный бак
h Магнитный фильтр/пылеотделитель
i Предохранительный клапан
j Выпуск воздуха
k Дренажный клапан
l Накидная гайка 1"
B1L Датчик расхода
B1PW Датчик давления воды в контуре нагрева помещения
M3S 3-ходовой клапан (нагрев помещения/горячая вода бытового потребления)
R1T Термистор (ВХОД воды)
R2T Термистор (резервный нагреватель— ВЫХОД воды)
R5T, R8T Термистор (резервуар)
S1L Реле расхода
Резьбовое соединение
Соединение с накидной гайкой
Быстроразъемное соединение
Паяное соединение
