13 | Техническое и иное обслуживание
Руководство по применению для установщика
258
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02

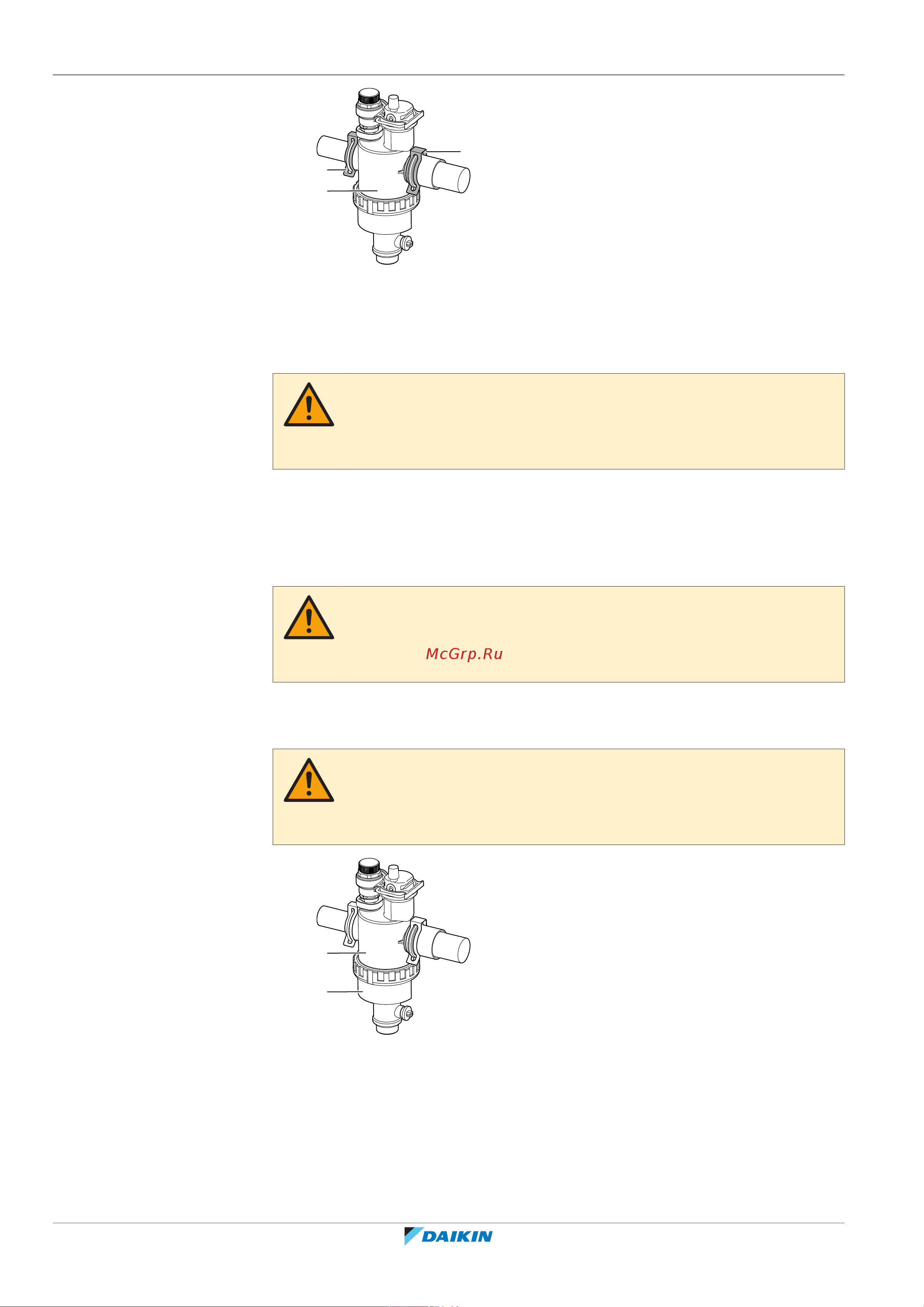

a
b
a
a Защелка
b Магнитный фильтр/пылеотделитель
8 Снимите фильтр для воды.
9 Снимите сливной шланг с фильтра для воды.
ОСТОРОЖНО!
Хотя водяной контур опорожнен, некоторое количество воды может пролиться
при извлечении магнитного фильтра/пылеотделителя из корпуса фильтра.
ВСЕГДА убирайте пролившуюся воду.
13.5.2 Очистка фильтра для воды в случае нарушения нормальной работы
1 Снимите фильтр для воды с блока. См. раздел «13.5.1Снятие фильтра для
воды» [4257].
ОСТОРОЖНО!
Чтобы защитить подсоединенный к магнитному фильтру/пылеотделителю
трубопровод от повреждения, рекомендуется выполнять эту процедуру, когда
магнитный фильтр/пылеотделитель снят с блока.
2 Отвинтите нижнюю часть корпуса фильтра для воды. При необходимости
используйте подходящий инструмент.
ОСТОРОЖНО!
Магнитный фильтр/пылеотделитель следует открывать ТОЛЬКО в случае
серьезных проблем. Желательно не выполнять это действие в течение всего
срока службы магнитного фильтр/пылеотделителя.
a
b
a Отвинчиваемая нижняя часть
b Корпус фильтра для воды
3 Извлеките сетчатый фильтр и свернутый фильтр из корпуса фильтра для
воды и очистите их водой.
4 Установите очищенный свернутый фильтр и сетчатый фильтр в корпус
фильтра для воды.
