Daikin ETVH16S18EA9W [78/316] Монтаж агрегата
![Daikin ETVH16S18EA9W [78/316] Монтаж агрегата](/views2/1797414/page78/bg4e.png)

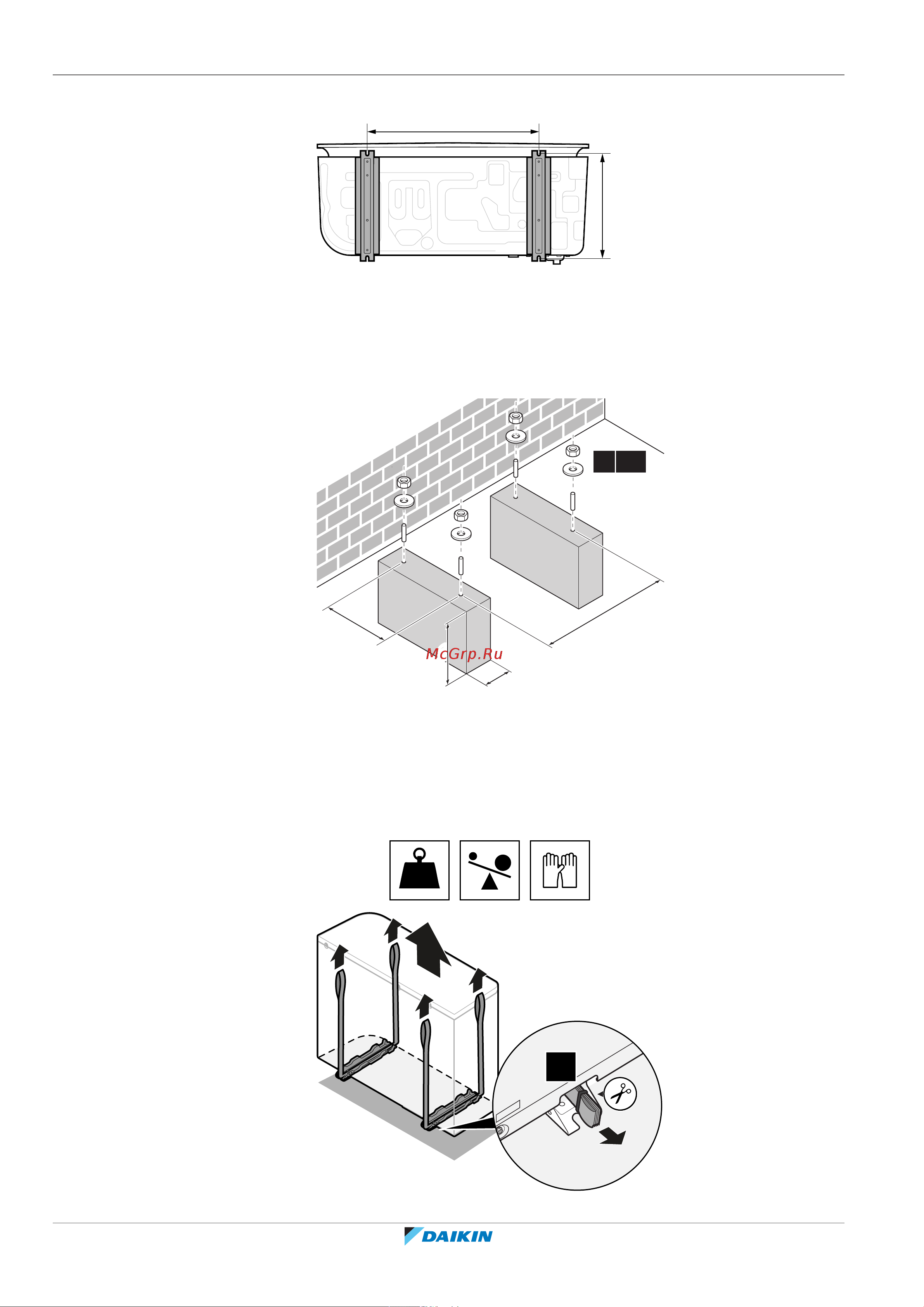

7 | Монтаж агрегата
Руководство по применению для установщика
78
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
Оси анкерных болтов
800
(mm)
479
Опорная конструкция
Устанавливая опорную конструкцию, обратите внимание на то, чтобы можно
было прикрепить воздуховыпускную решетку в ее защитном положении. См.
раздел «7.3.7 Снятие воздуховыпускной решетки и ее закрепление в
защитном положении» [482].
800
479
a
≥150
(mm)
4× M12
a Обратите внимание, чтобы не был перекрыт доступ к дренажному отверстию в
поддоне агрегата.
7.3.4 Установка наружного блока
1 Поднимите агрегат за его стропы и установите его на опорную
конструкцию.
±150
kg
4×
