6.4.3 Настройка и конфигурация –резервуар ГВБП
▪ При большом потреблении ГВБП можно нагревать резервуар ГВБП
несколько раз в день.
▪ Для нагрева резервуара ГВБП до нужной температуры можно использовать
следующие источники энергии:
- Термодинамический цикл тепловогонасоса
- Электрический резервный нагреватель
▪ Более подробные сведения об оптимизации энергопотребления при
нагреве горячей воды бытового потребления приведены в разделе
«10Конфигурирование» [4137].
6.4.4 Насос ГВБП для быстрого нагрева воды
Настройка

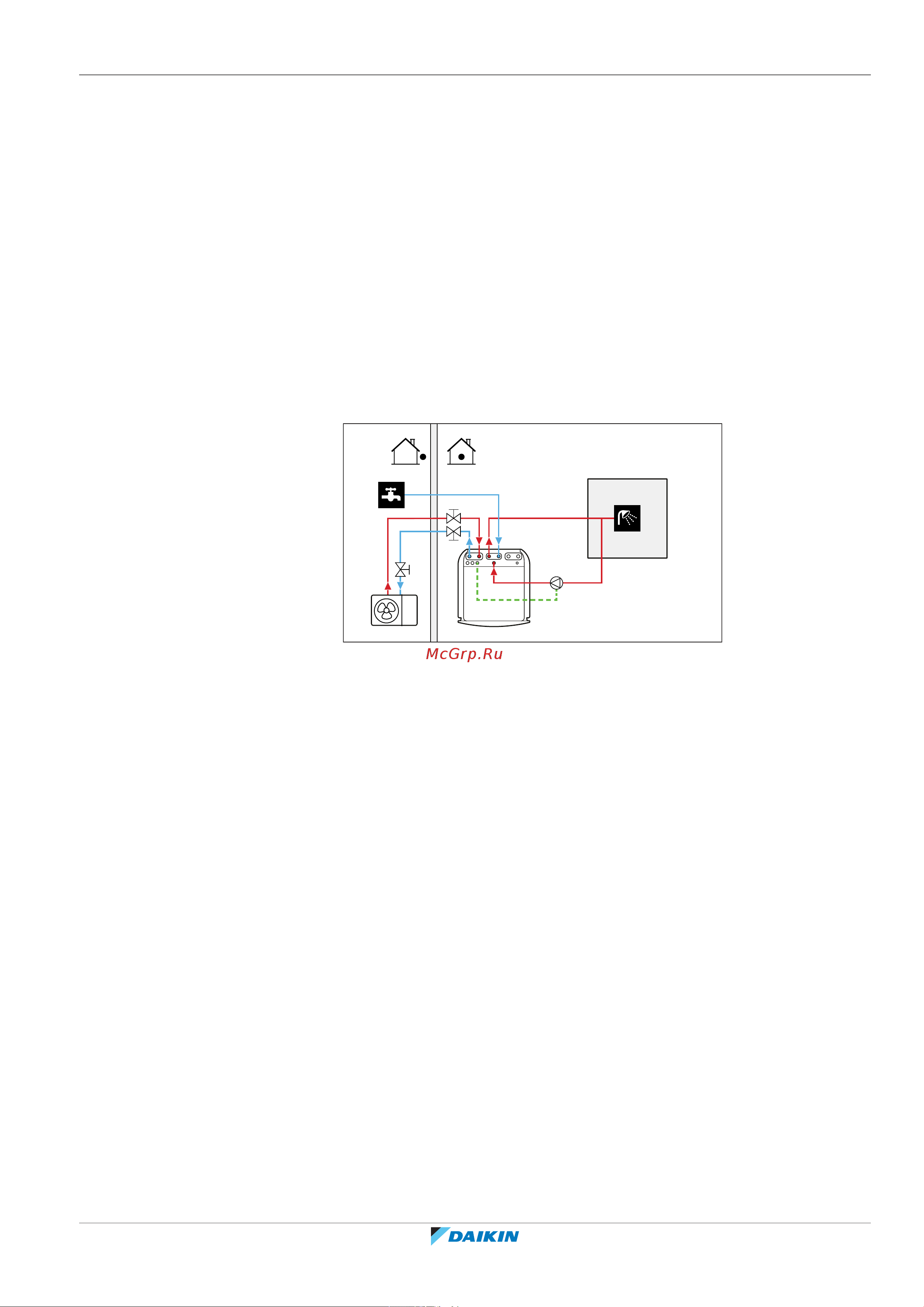

a
b
c
d
a ВХОД холодной воды
b ВЫХОД горячей воды (для душа (приобретается на месте))
c Насос ГВБП (приобретается по месту установки)
d Рециркуляционное соединение
▪ При подсоединении насоса ГВБП горячая вода будет моментально
подаваться из крана.
▪ Насос ГВБП и его установка производятся на месте и входят в обязанности
установщика. Подключение электропроводки см. в «9.3.5 Подключение
насоса горячей воды бытового потребления» [4125].
▪ Подробнее о подключении рециркуляционного соединения см. в разделе
«8.2.4Подсоединение трубопроводов рециркуляции» [497].
Конфигурирование
▪ Дополнительную информацию см. в разделе
«10Конфигурирование» [4137].
▪ Через интерфейс пользователя можно запрограммировать расписание
управления насосом ГВБП. Дополнительная информация приведена в
руководстве по применению для пользователя.
