13 | Техническое и иное обслуживание
Руководство по применению для установщика
259
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02

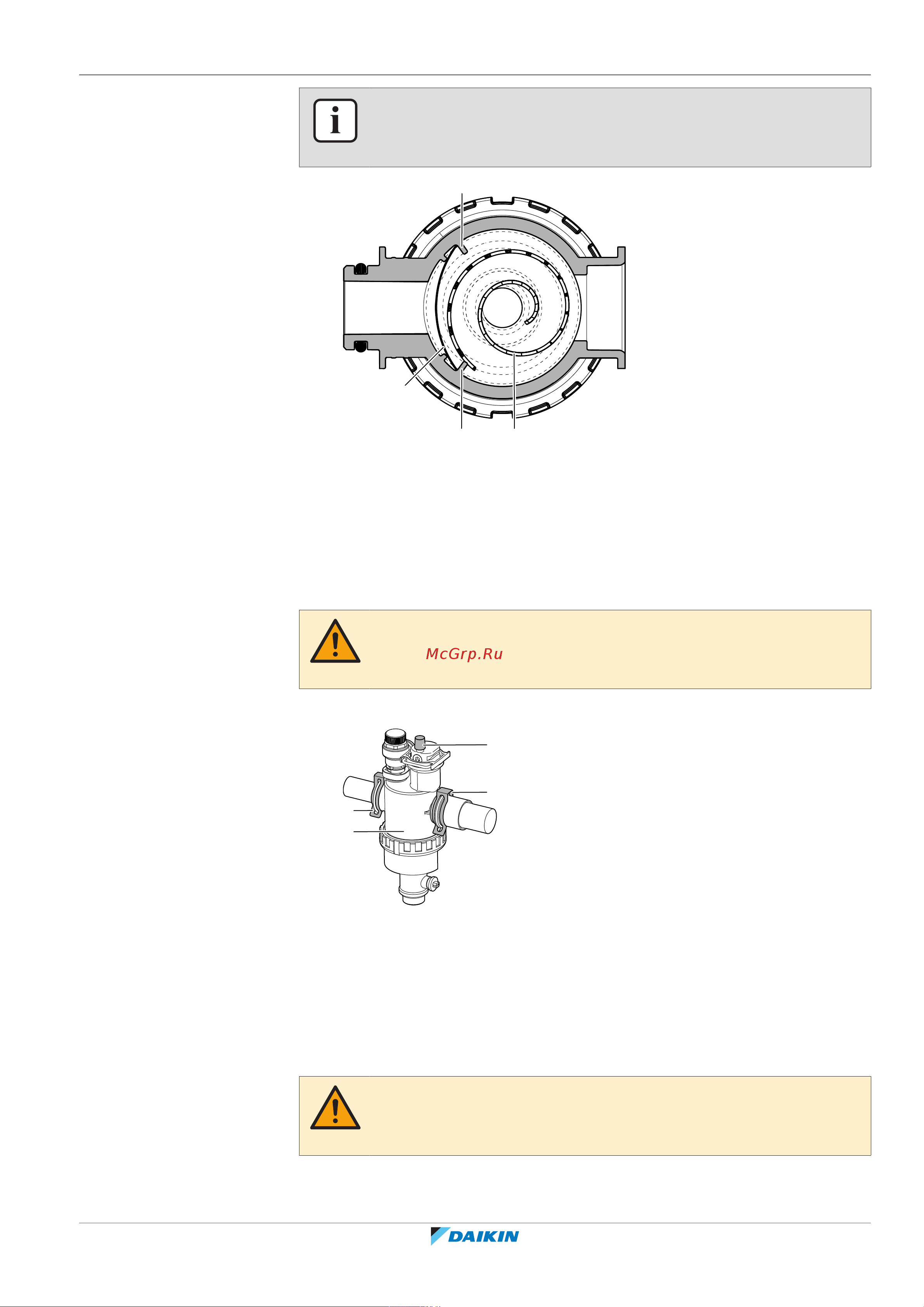

ИНФОРМАЦИЯ
Установите сетчатый фильтр в корпус магнитного фильтра/пылеотделителя
надлежащим образом с помощью выступов.
a
b
c
c
a Свернутый фильтр
b Сетчатый фильтр
c Выступ
5 Установите и должным образом затяните нижнюю часть корпуса фильтра
для воды.
13.5.3 Монтаж фильтра для воды
ОСТОРОЖНО!
Проверьте состояние уплотнительных колец и замените их при необходимости.
Перед монтажом смочите уплотнительные кольца водой.
1 Установите фильтр для воды в надлежащем месте.
a
c
b
a
a Защелка
b Магнитный фильтр/пылеотделитель
c Воздуховыпускной клапан
2 Установите 2 защелки, чтобы закрепить фильтр для воды на
трубопроводах контура воды.
3 Убедитесь в том, что клапан выпуска воздуха фильтра для воды открыт.
4 Откройте клапан (если установлен) контура воды расширительного бака.
ОСТОРОЖНО!
Убедитесь в том, что открыт клапан (если установлен) расширительного бака. В
противном случае будет создаваться избыточное давление.
5 Откройте запорные клапаны и добавьте воды в контур воды при
необходимости.
