6 | Руководство по применению
Руководство по применению для установщика
41
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
ИНФОРМАЦИЯ
Подумайте о ситуациях, когда главное помещение обогревается другим
источником тепла. Пример: камины.
Конфигурирование
Настройка Значение
Контроль температуры в агрегате:
▪ #: [2.9]
▪ Код: [C-07]
2 (Комнатный термостат):
управление блоком производится на
основе окружающей температуры в
месте установки специального
интерфейса для выбора комфортных
условий.
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
Преимущества
▪ Простота. Такая же установка, как для одного помещения, но с
термостатными клапанами.
Теплые полы или радиаторы –несколько внешних комнатных термостатов

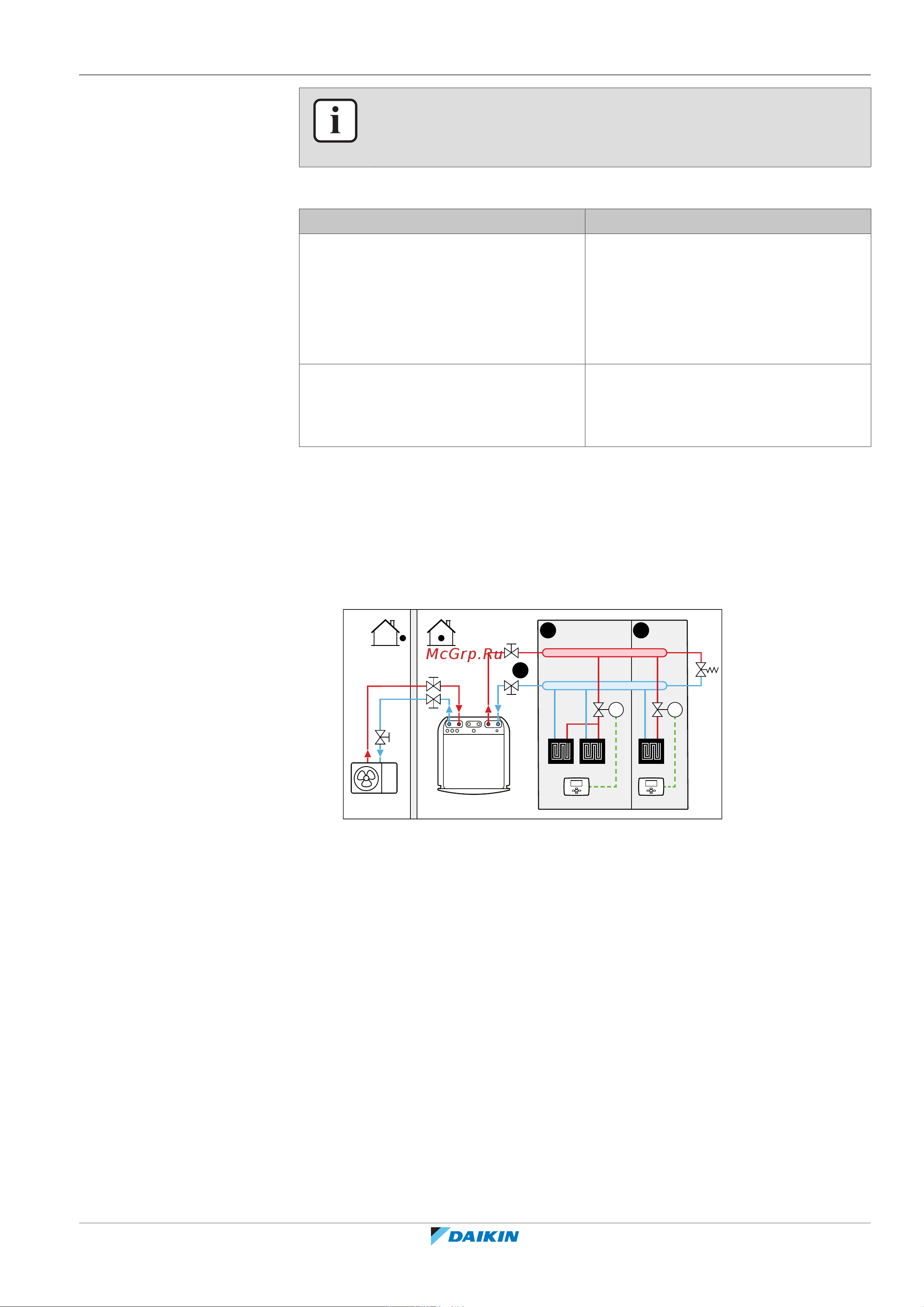

Настройка
M1
M2
CB
a
b
a
A
A Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Внешний комнатный термостат
b Байпасный клапан
▪ Дополнительную информацию о подключении электропроводки к агрегату
см. в разделах:
- «9.2Подключение наружного агрегата» [4107]
- «9.3Подключение внутреннего агрегата» [4115]
▪ В каждом помещении устанавливается запорный вентиль (приобретается на
месте) во избежание подачи выходящей воды при отсутствии запроса на
нагрев или охлаждение.
▪ Байпасный клапан устанавливается с целью обеспечения рециркуляции
воды в случае, если все запорные вентили закрыты. Чтобы гарантировать
надежную работу, обеспечьте минимальный расход воды согласно таблице
"Проверка объема и расхода воды" из раздела «8.1 Подготовка
трубопроводов воды» [487].
