9 | Подключение электрооборудования
Руководство по применению для установщика
112
EPRA14~18DAV3+W1 + ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644737-1 – 2021.02
L1 L2 L3 N PE
b
a
L1
L2
L3
N
3N~,
50 Hz,
400 V AC
b
a
Q1DI
L1
L2
L3
N
F1B
1
3
5
7
2
4
6
8
IIII
BRN
GRY
BLK
BLU
YLW/GRN

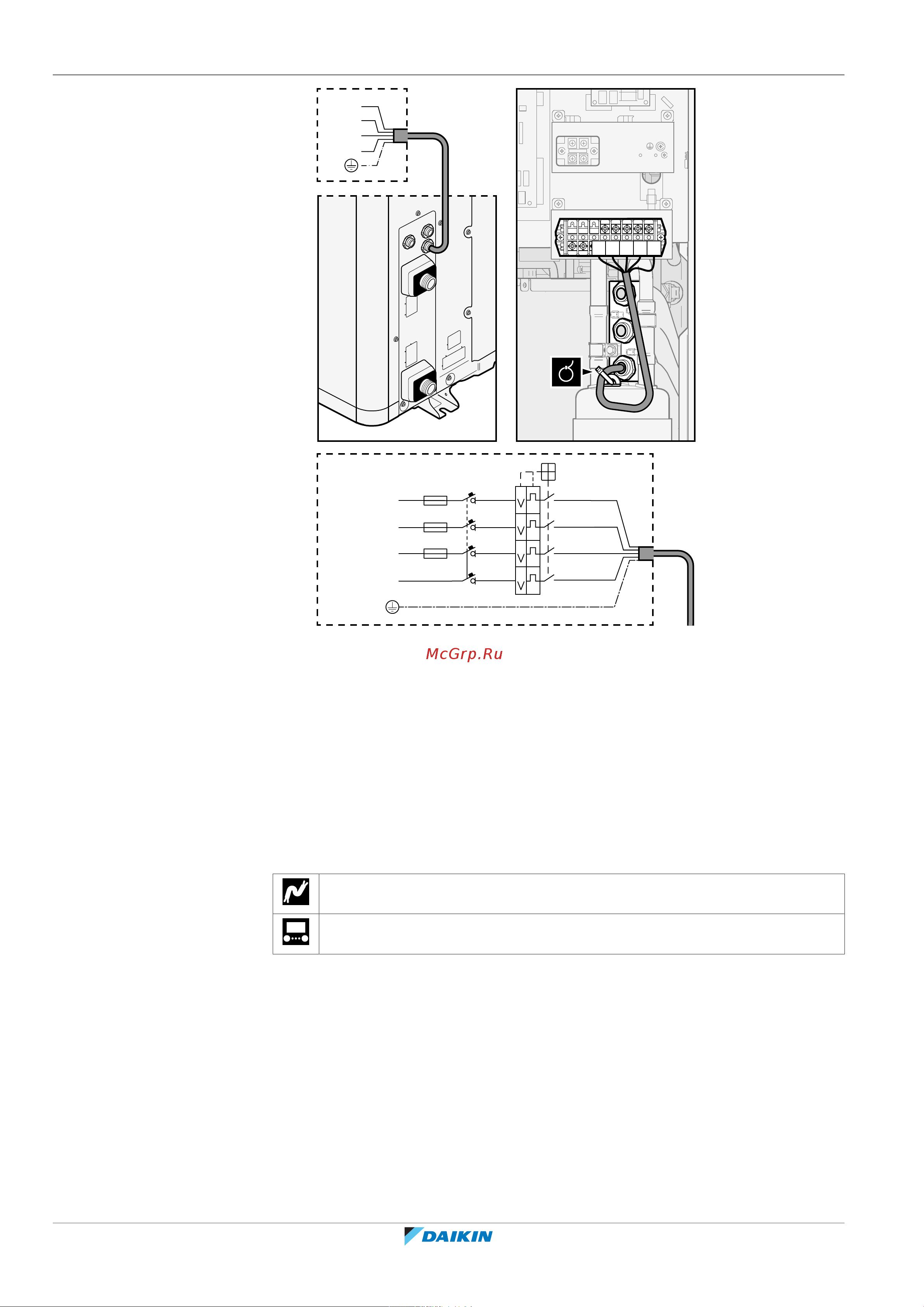

a Кабель электропитания (приобретается на месте)
b Внешняя электропроводка
F1B Предохранитель защиты от перегрузки (приобретается на месте).
Рекомендуемый предохранитель: 4‑полюсный, ток 16A или 20A,
времятоковая характеристика C.
Q1DI Устройство защитного отключения (30мА) (приобретается на месте)
2 Соединительный кабель (внутренний агрегат↔наружный агрегат):
▪ Проложите кабель внутри рамы.
▪ Подключите провода к клеммной колодке (следите, чтобы их номера
соответствовали номерам на внутреннем агрегате) и штифту
заземления.
▪ Закрепите кабель кабельной стяжкой.
Провода: (3+GND)×1,5мм²
—
